复古燧发式手持短枪精细结构建模

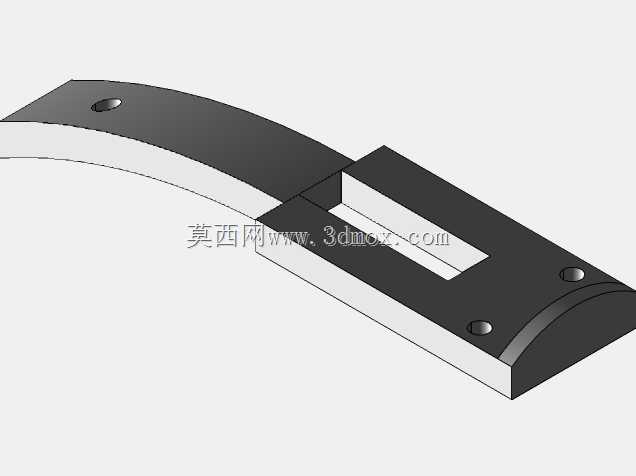

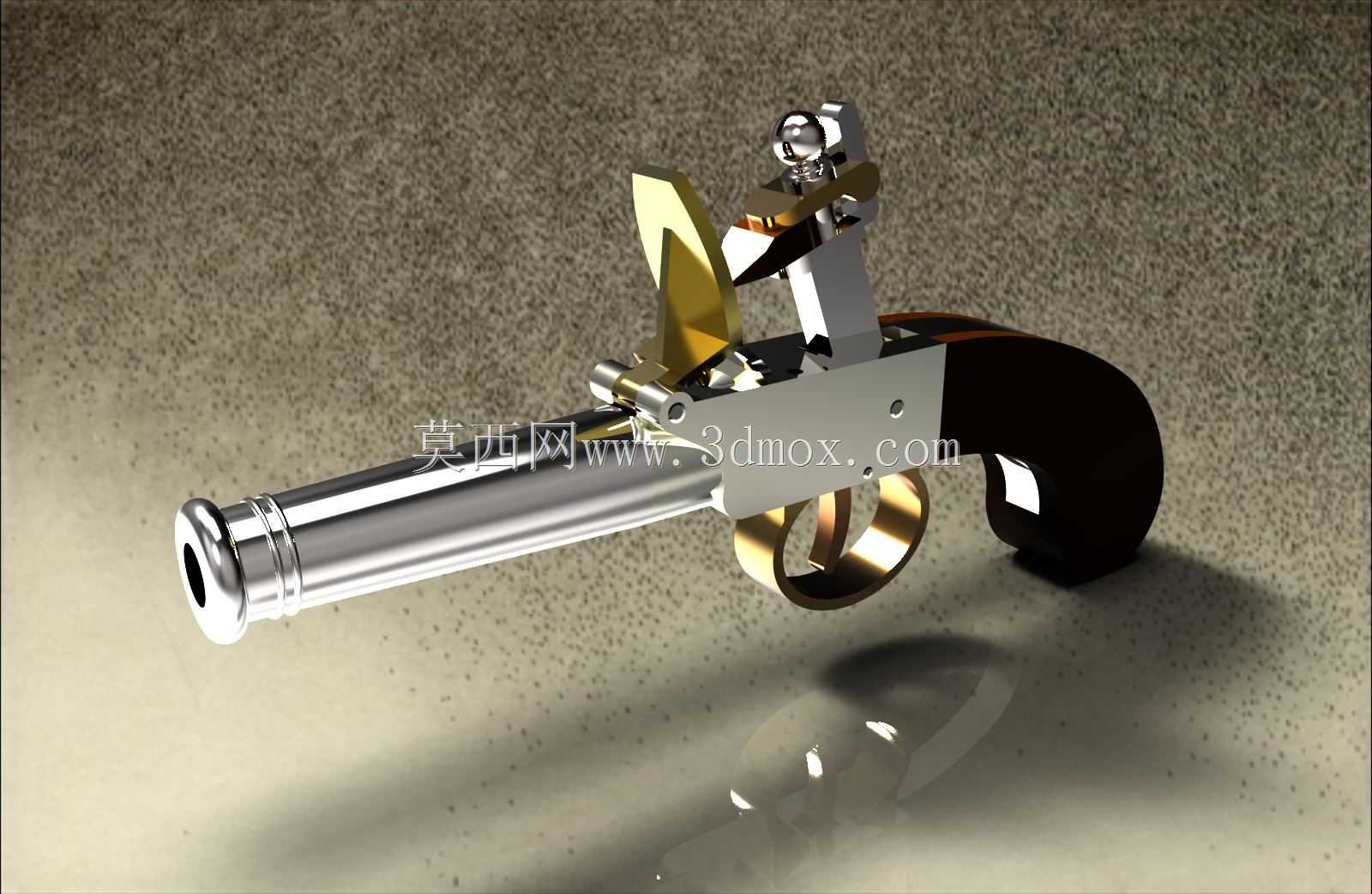

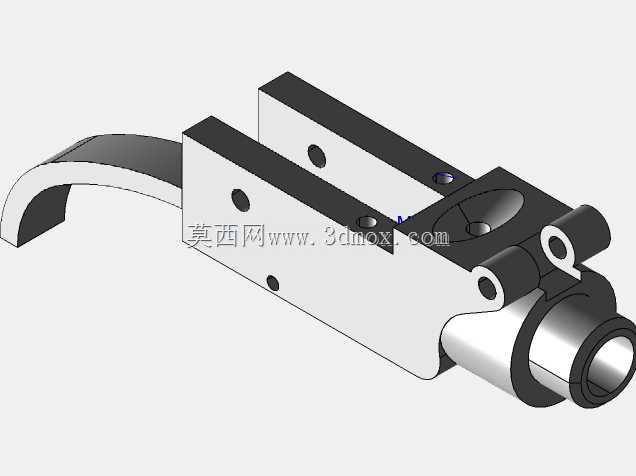

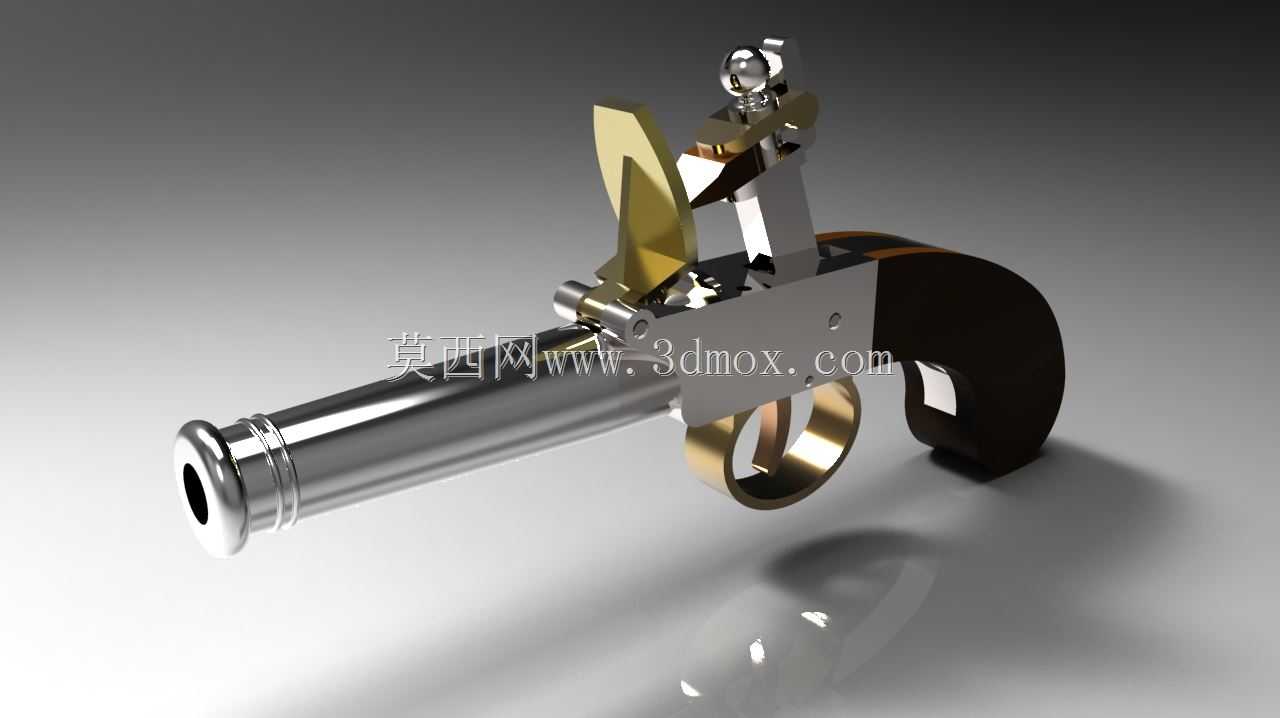

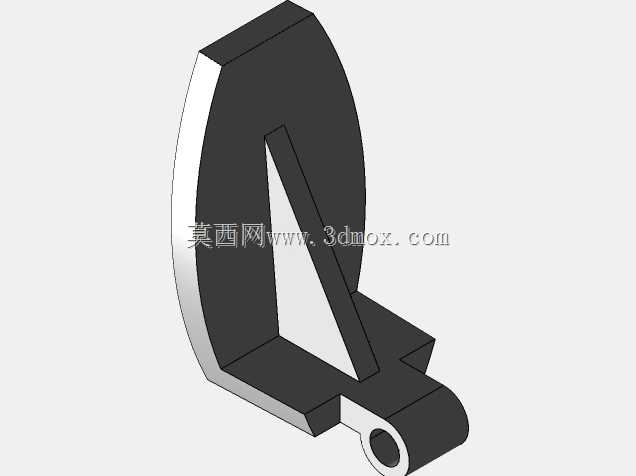

这款仿古燧发短枪的三维结构设计，核心围绕古典火器的机械击发逻辑展开，所有构件的配合间隙均参照18世纪同类随身火器的实物测绘参数设定，可直接用于文创展品复刻、影视道具制作、古典机械原理教学等场景。从结构功能来看，整套模型完整还原了燧发枪的核心工作链路：燧石夹持机构的夹片开合角度预留了3-5mm的燧石装夹余量，夹片内侧做了防滑齿纹结构，保证击发时燧石不会受撞击力滑脱；药池盖与击锤的联动结构做了行程匹配设计，击锤向下回转击打燧石的瞬间，药池盖会同步向前翻开，让火星能够准确落入引药池内，整套联动的行程误差控制在0.2mm以内，完全符合实物的动作逻辑。握把部分采用符合人体工学的弧形曲面设计，曲面曲率参照成年男性手掌握持的贴合度设定，握把与金属机匣的连接位置做了嵌入式定位槽，安装时可直接将木质握把卡入机匣尾部的定位凸台，配合两个横向固定销即可完成锁紧，不需要额外的粘接工序，拆装维护十分便捷。枪管部分采用阶梯式圆柱结构，管口位置做了加厚的加固圈设计，既还原了古典火器的外形特征，也能在实际做等比例复刻时承受黑火药击发的膛压，枪管尾部与机匣的连接采用螺纹旋合结构，螺纹规格选用M12×1的细牙螺纹，旋合长度达到15mm，保证连接强度的同时也方便日常清理枪管内的残留药渣。击发扳机的转动枢轴做了衬套预留位，实际制作时可加装铜质衬套减少扳机转动的磨损，扳机的扣发行程设定在8mm，扣发力通过扳机后方的簧片位置调整，可根据使用需求调整到合适的阻尼手感。整套模型的所有外露金属构件都做了棱角倒钝处理，没有尖锐的加工毛刺，木质握把的边缘做了R2的圆角过渡，握持时不会硌手。从安装边界来看，整枪长度控制在280mm以内，高度不超过160mm，宽度最宽位置为扳机护圈处的45mm，整体尺寸小巧便携，既可以作为1:1等比例复刻的加工参考，也可直接缩放比例用于桌面摆件、文创周边的结构设计。在设计过程中，所有活动构件都做了运动干涉检查，击锤回转、扳机扣动、药池盖开合的全行程都没有构件碰撞问题，各个转动副的间隙预留了0.1mm的装配余量，既不会出现活动卡顿，也不会因间隙过大出现结构松垮的问题。
