麦德夫克隆5彩弹发射结构剖面设计

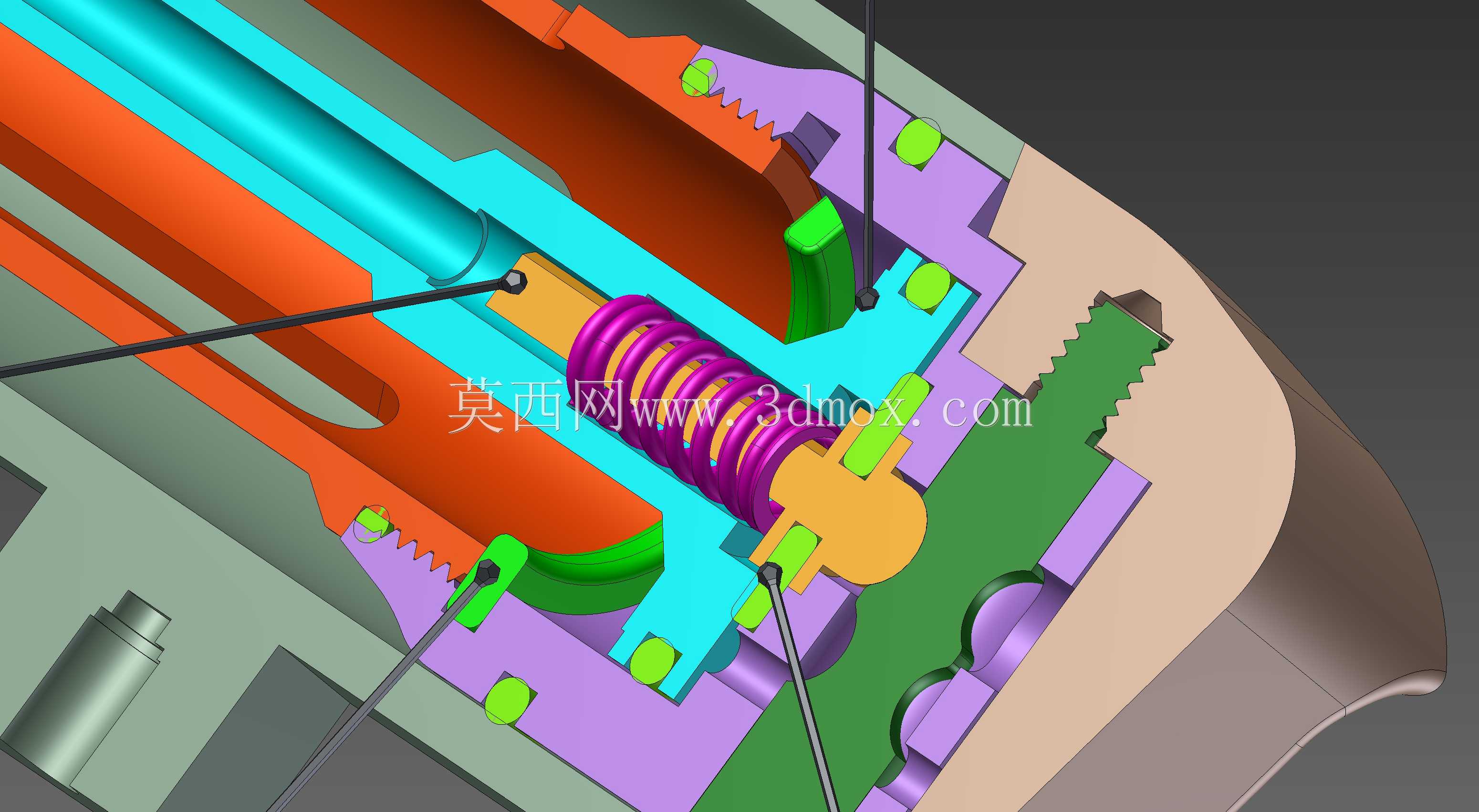

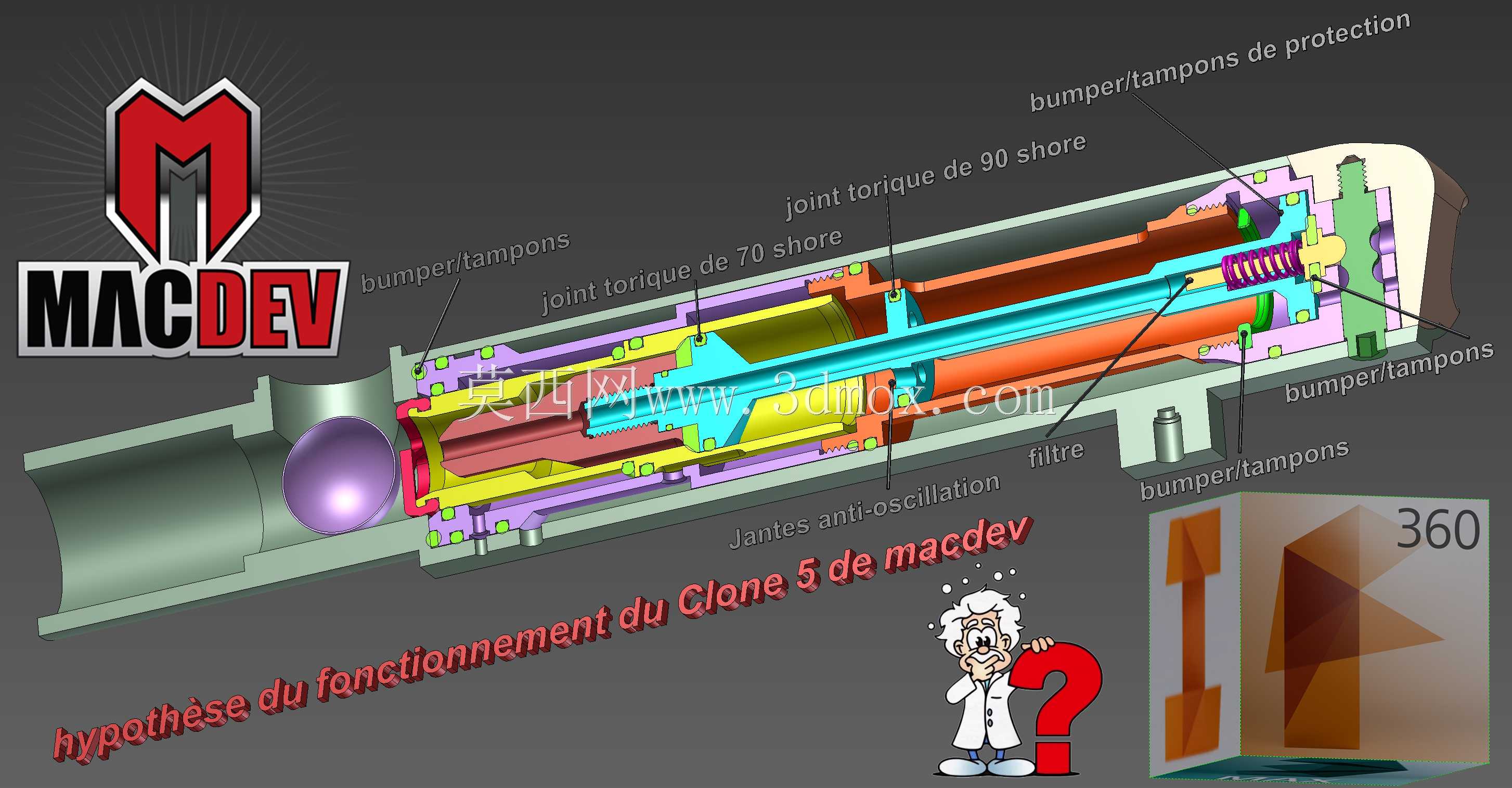

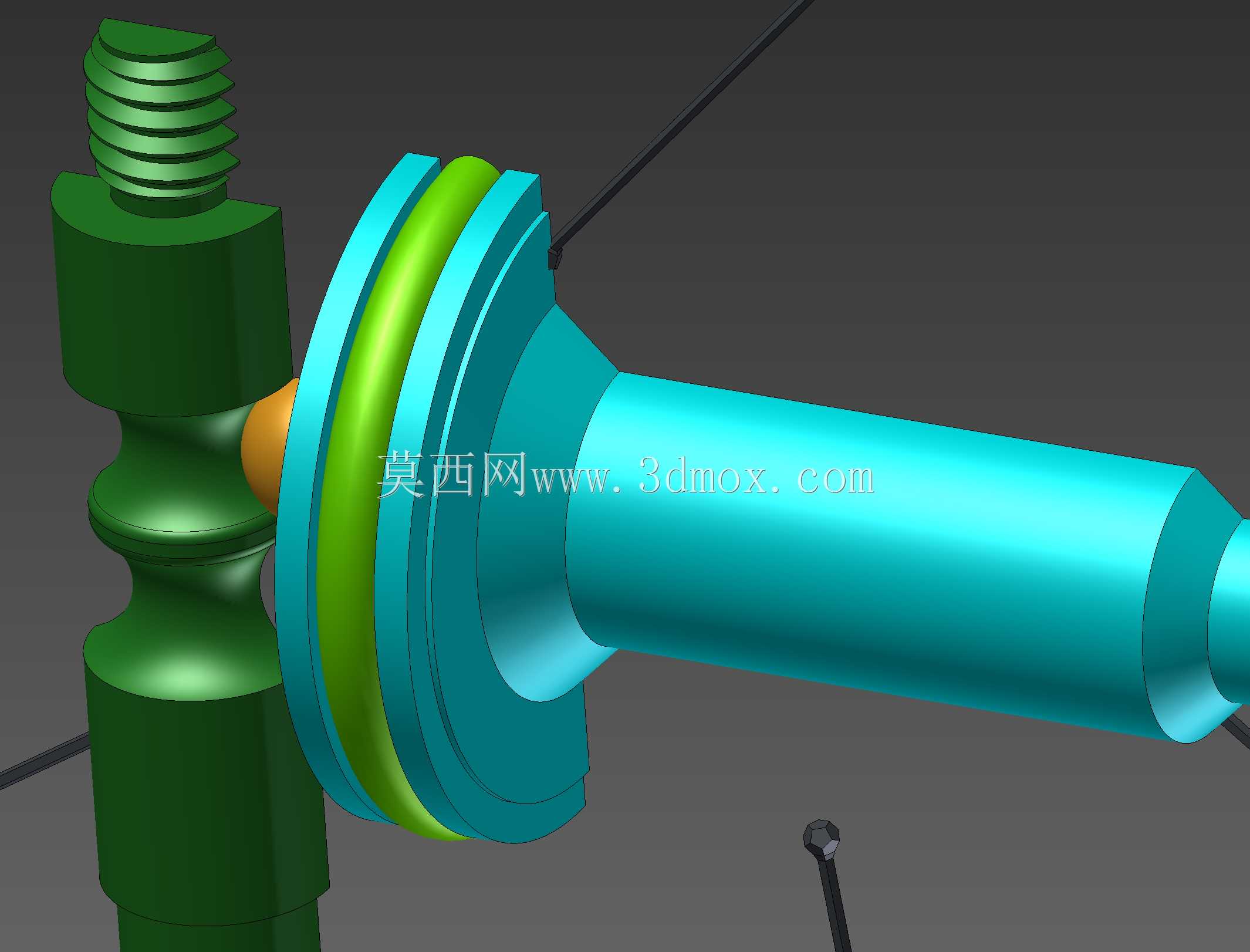

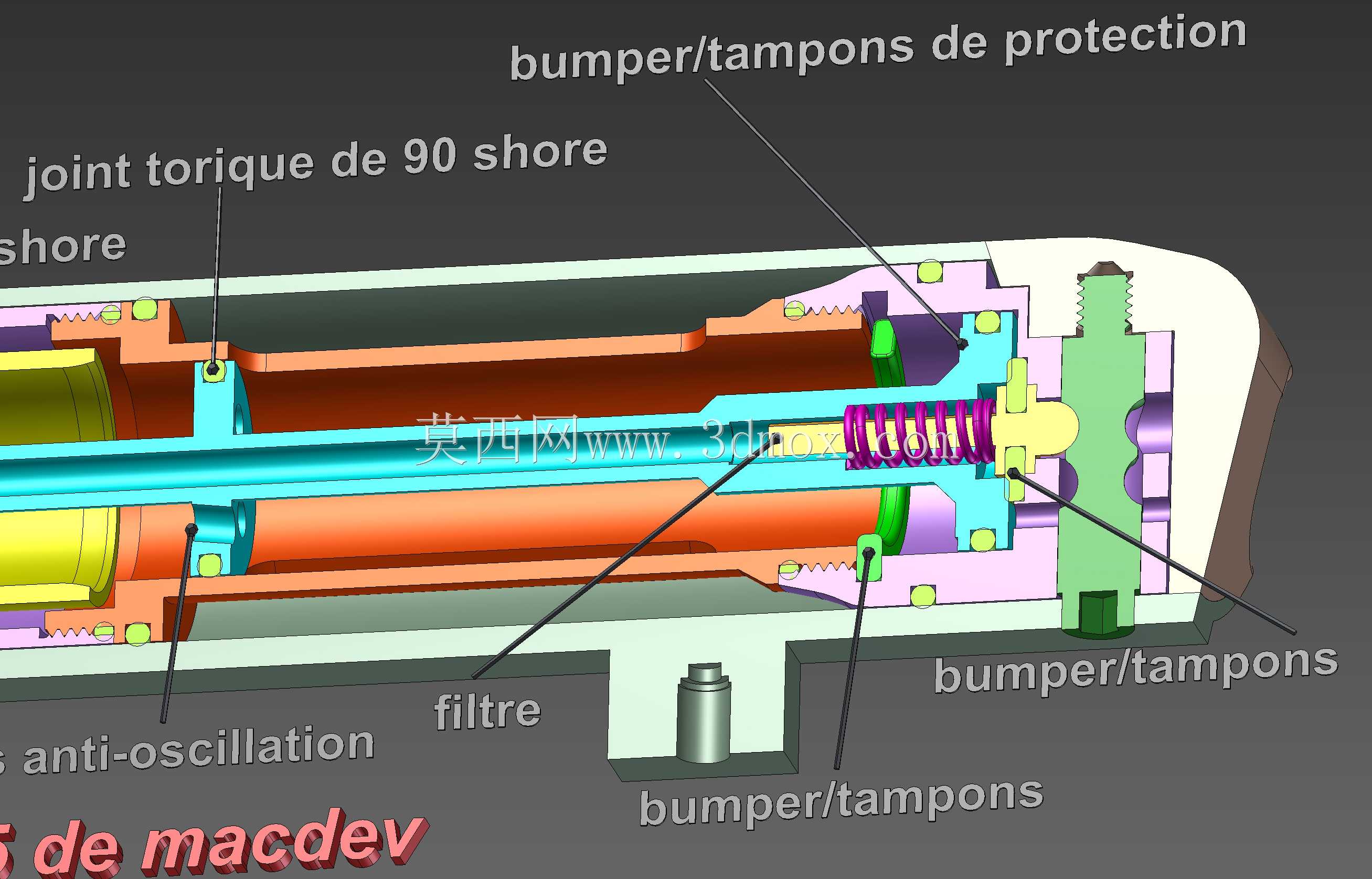

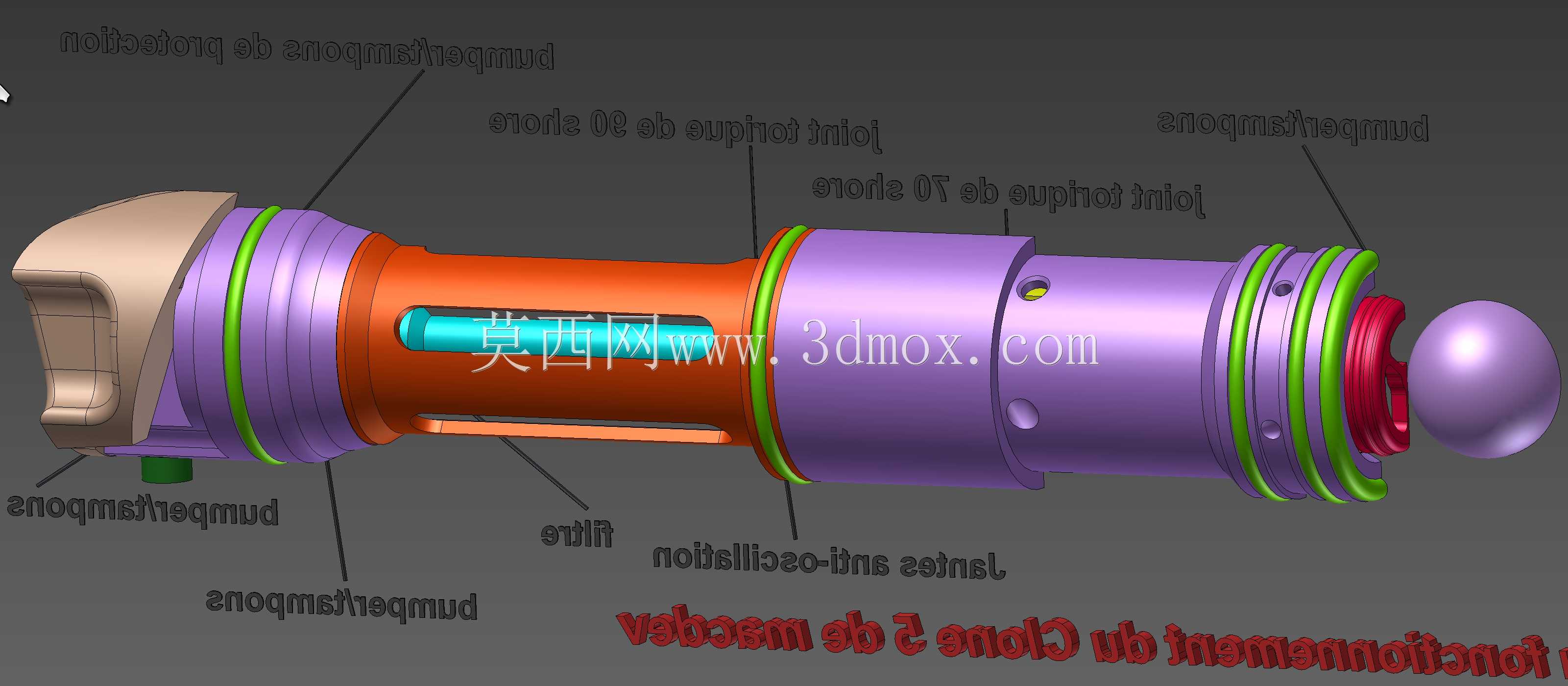

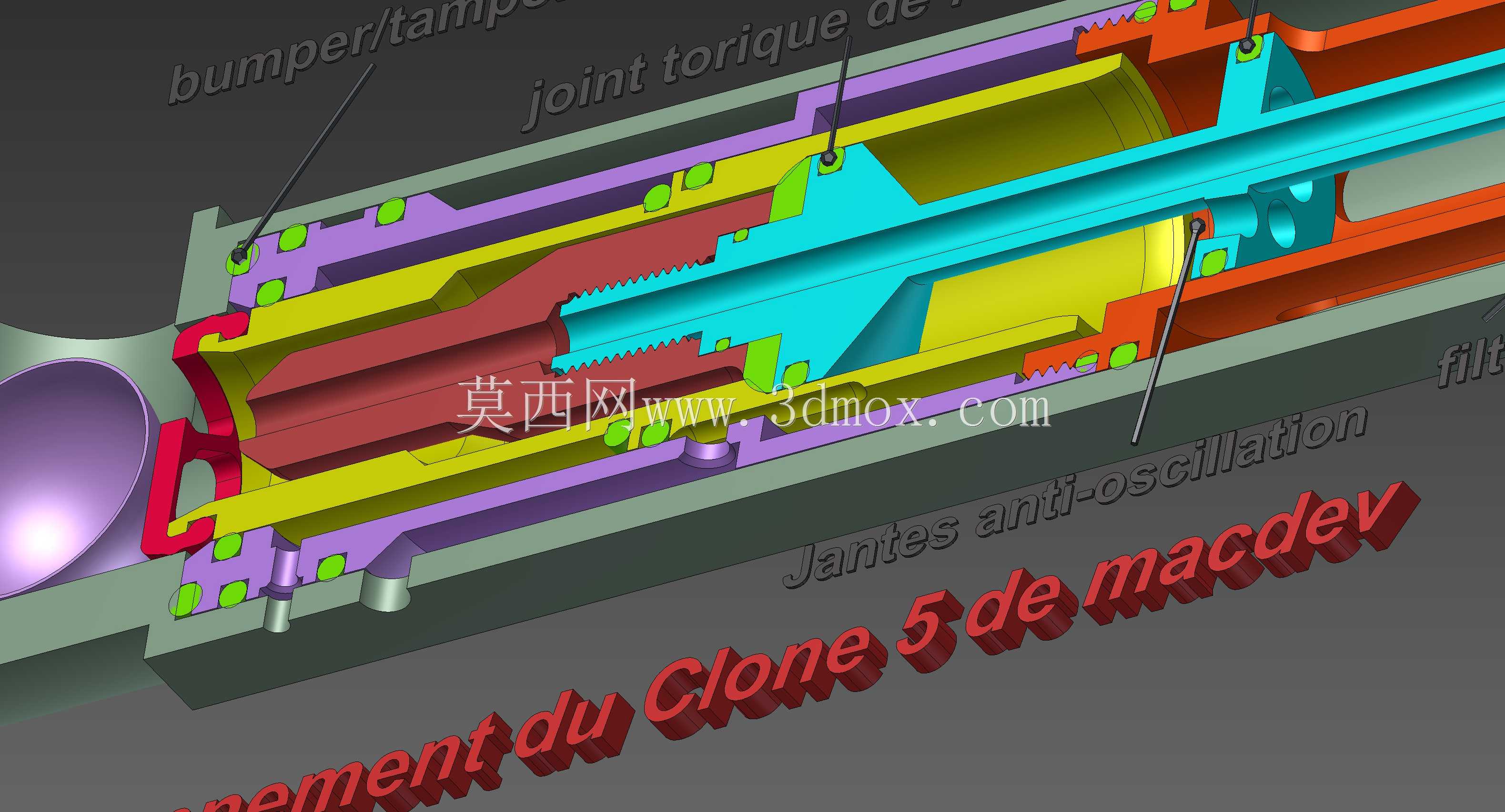

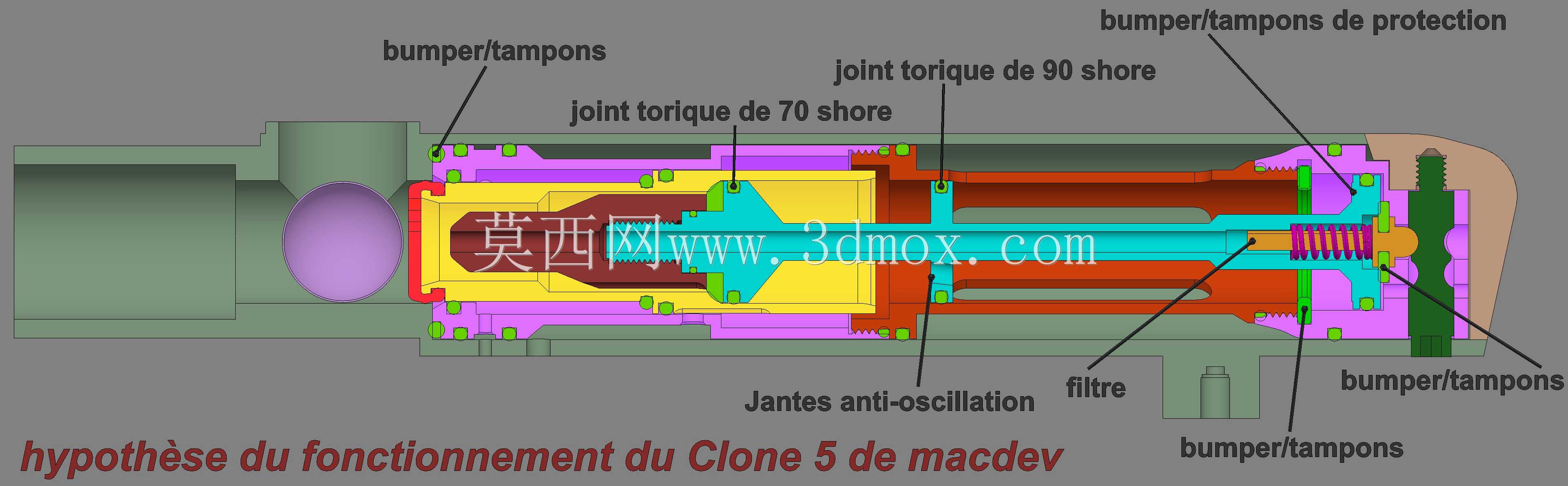

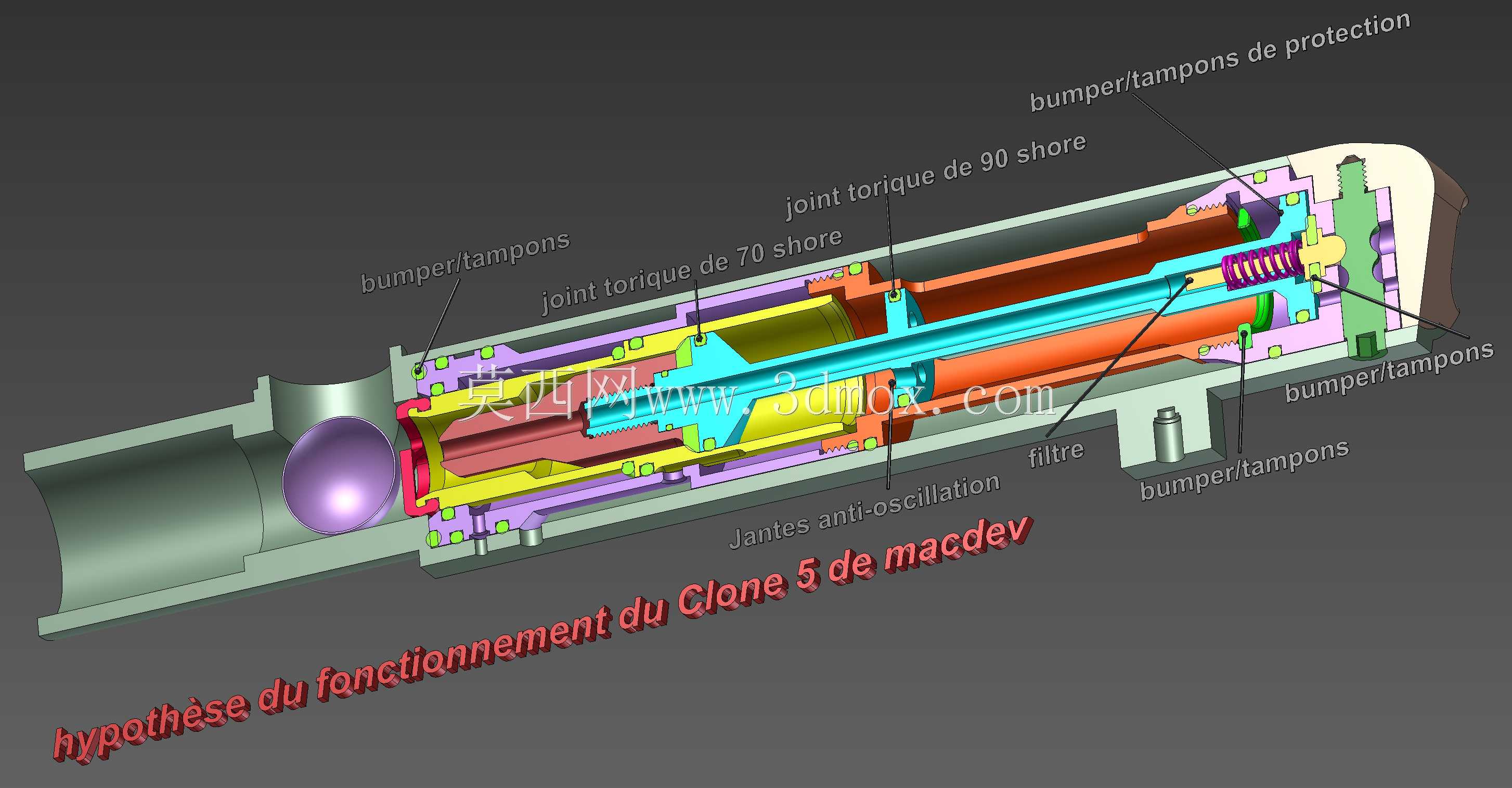

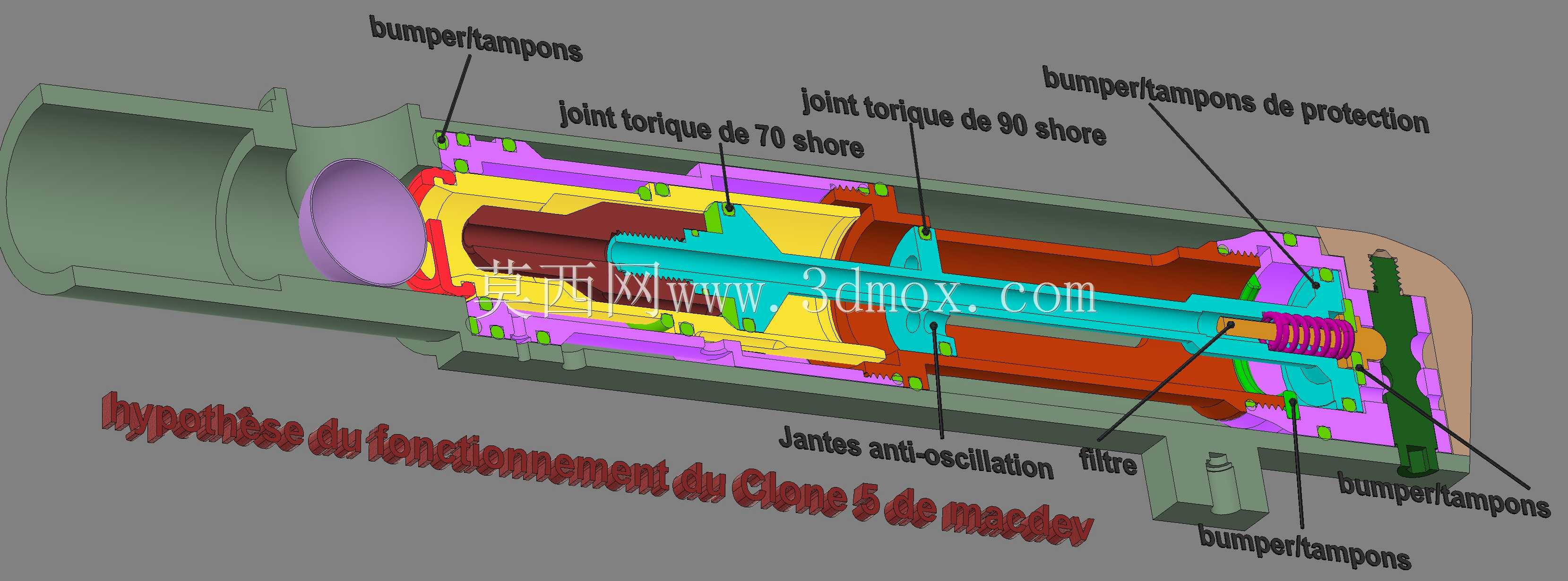

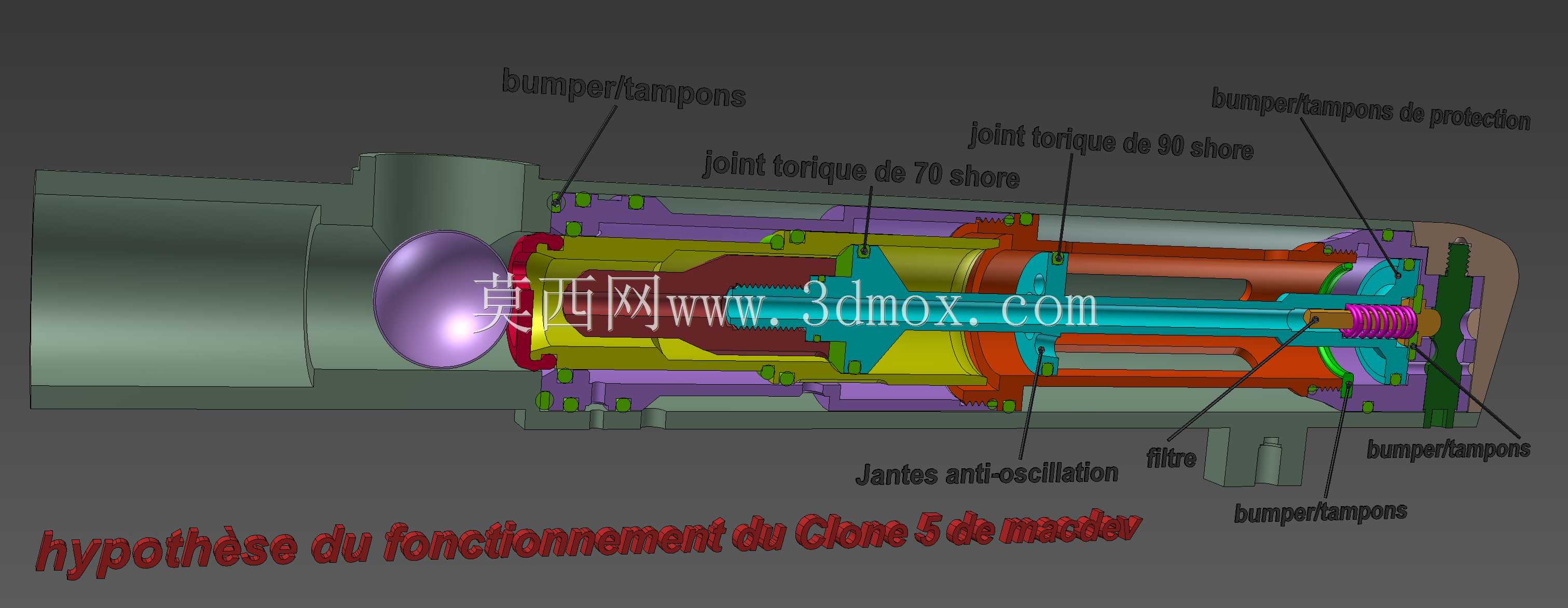

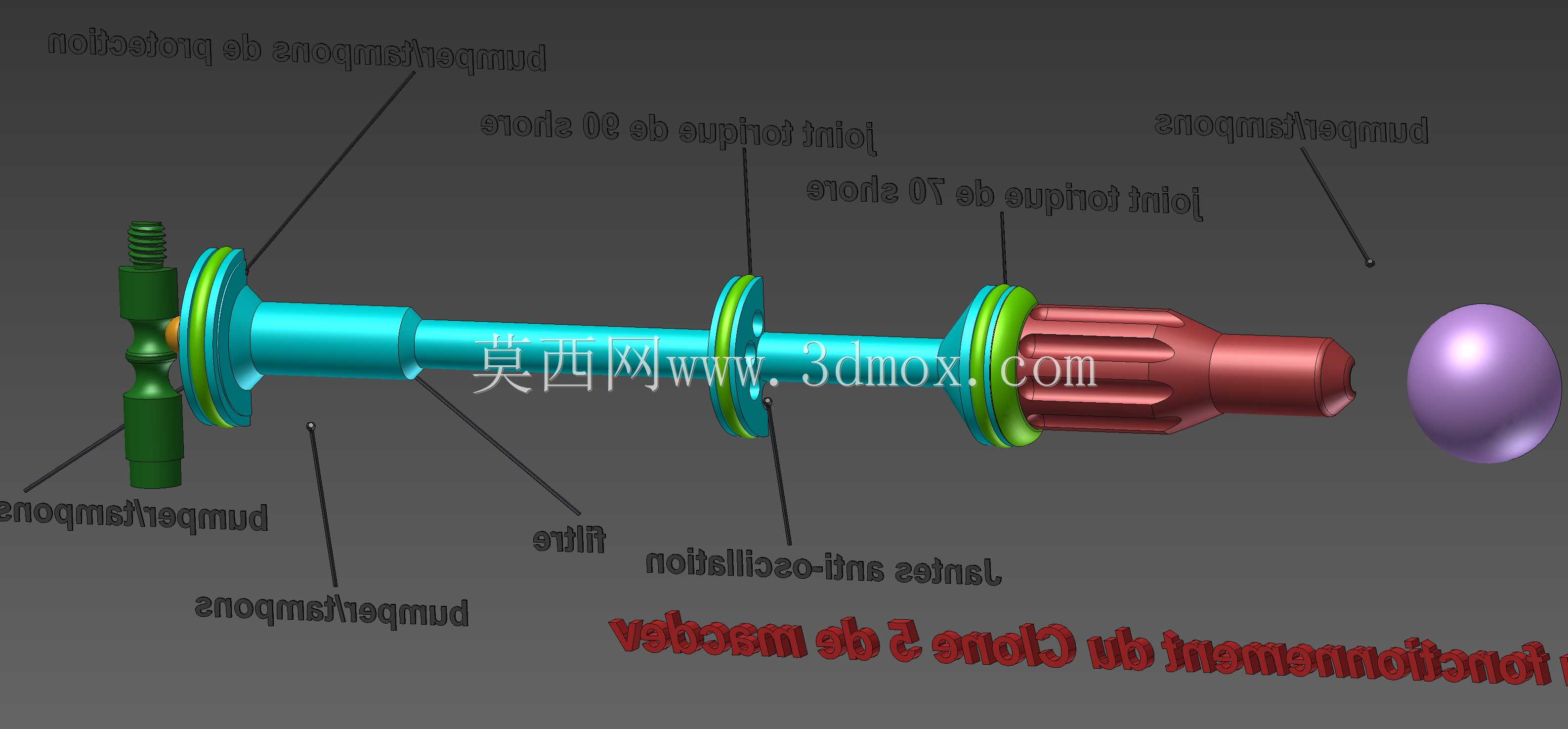

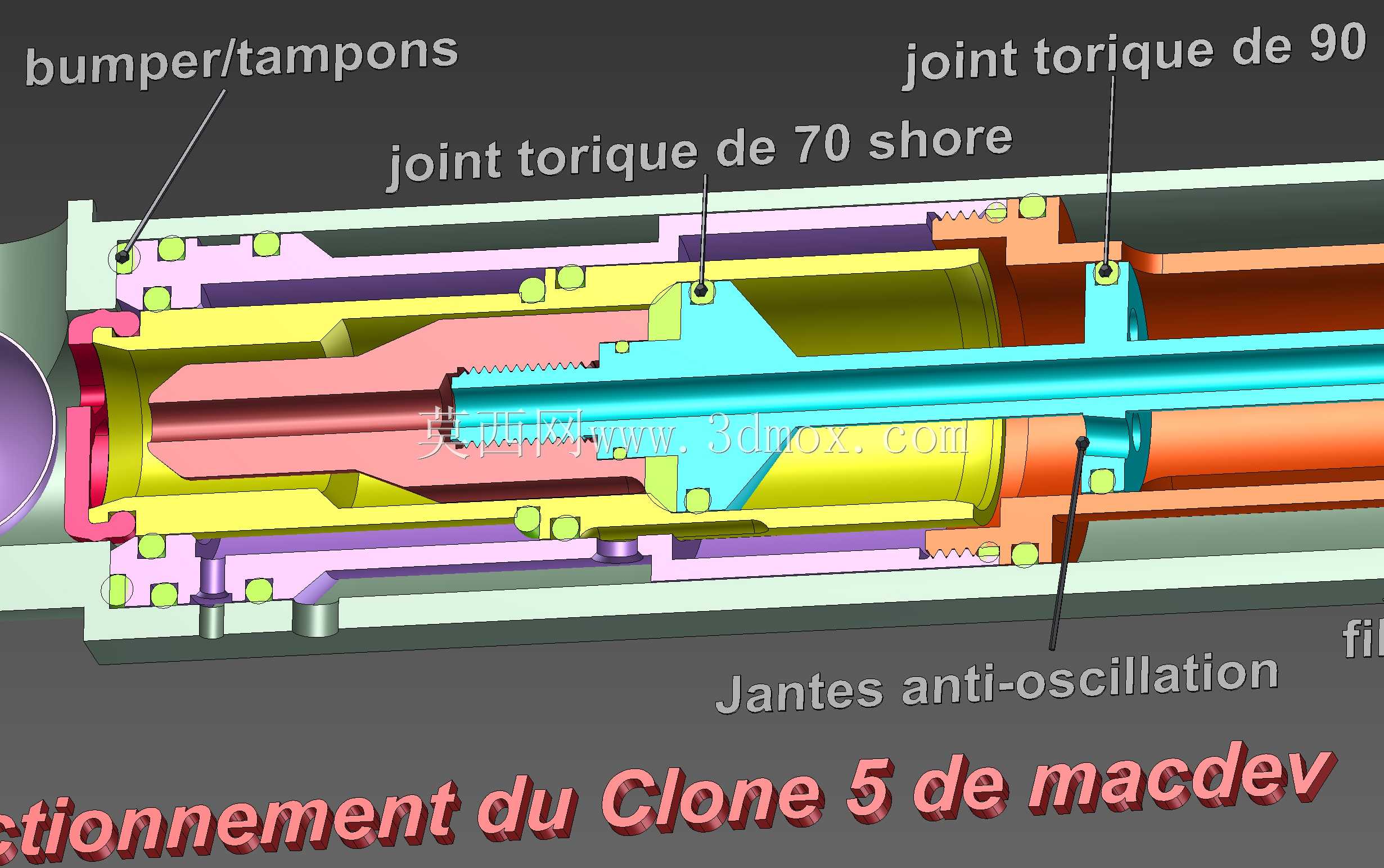

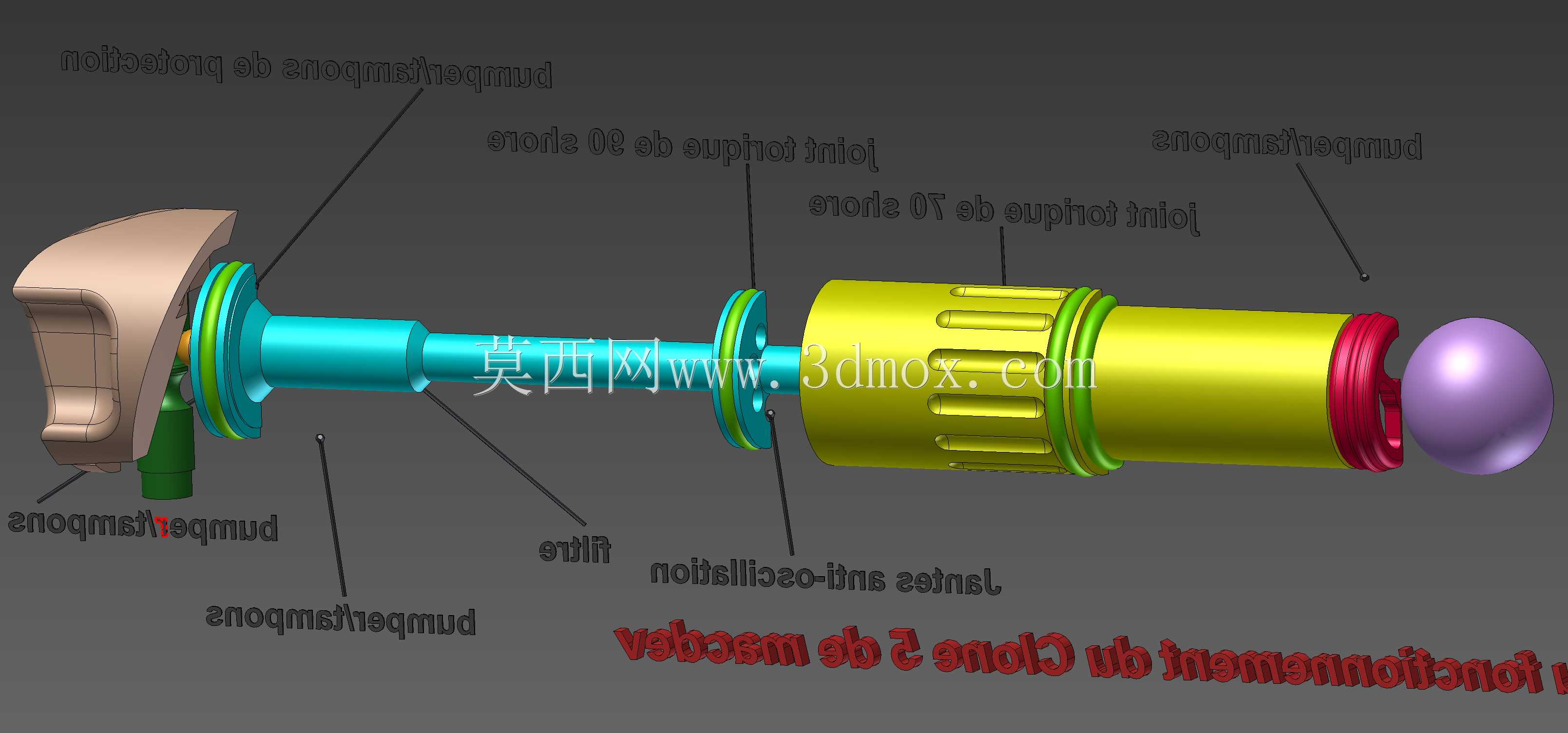

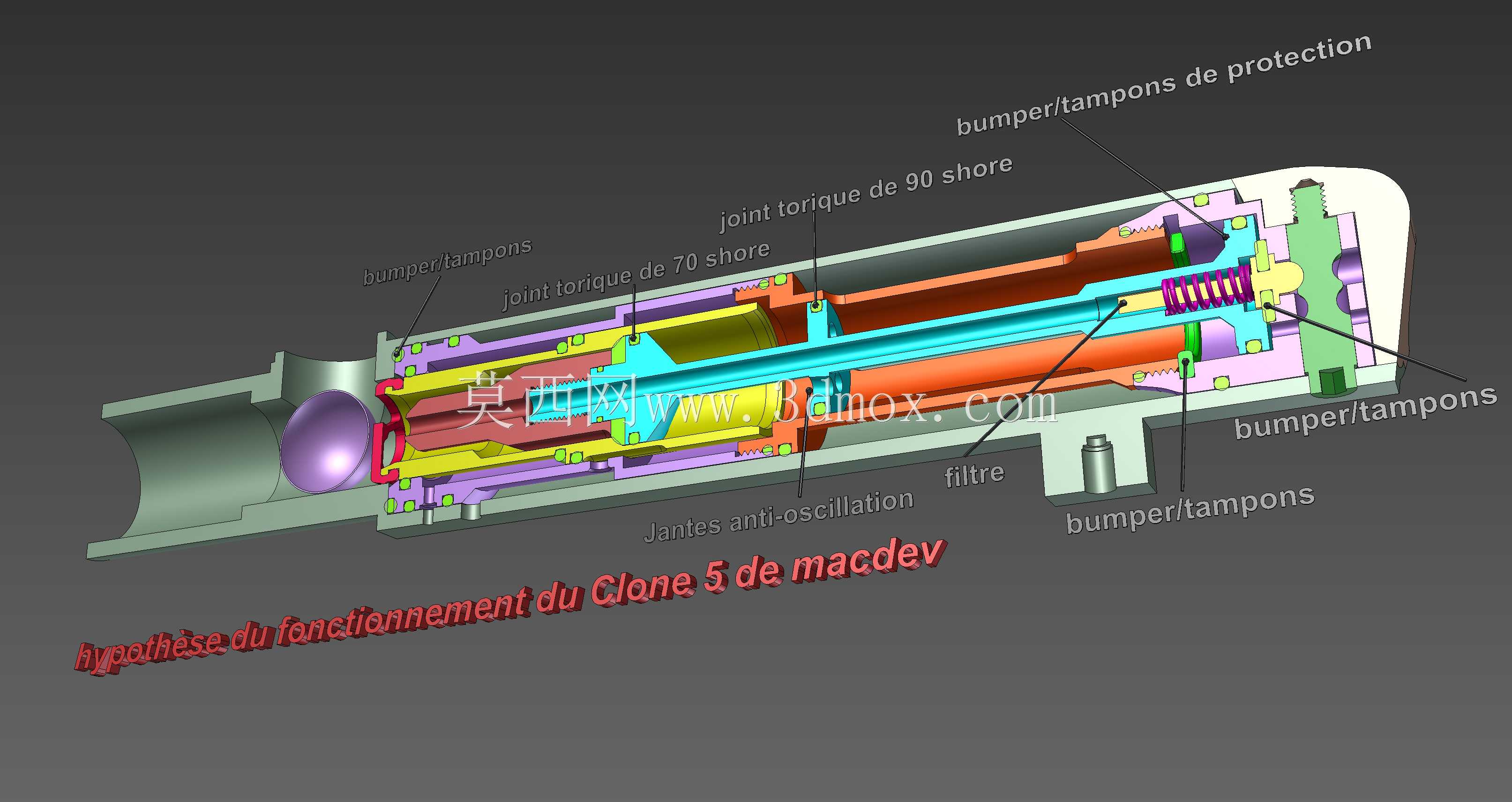

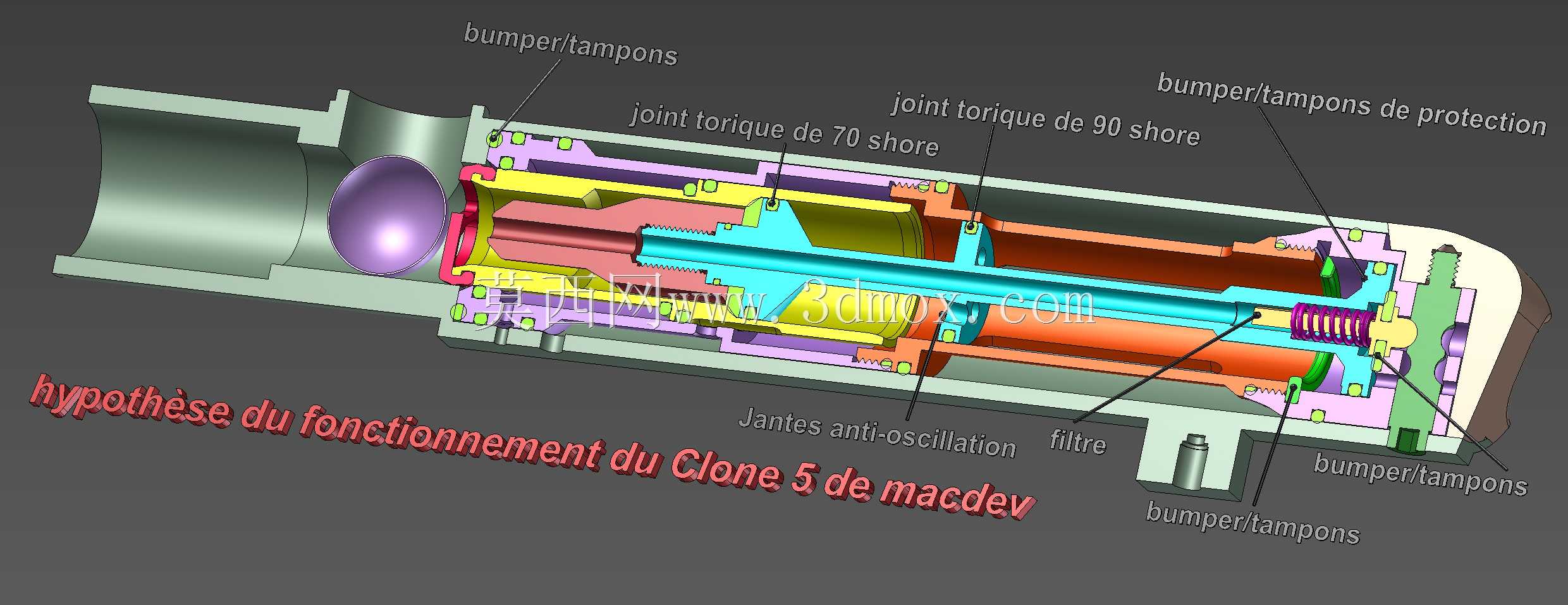

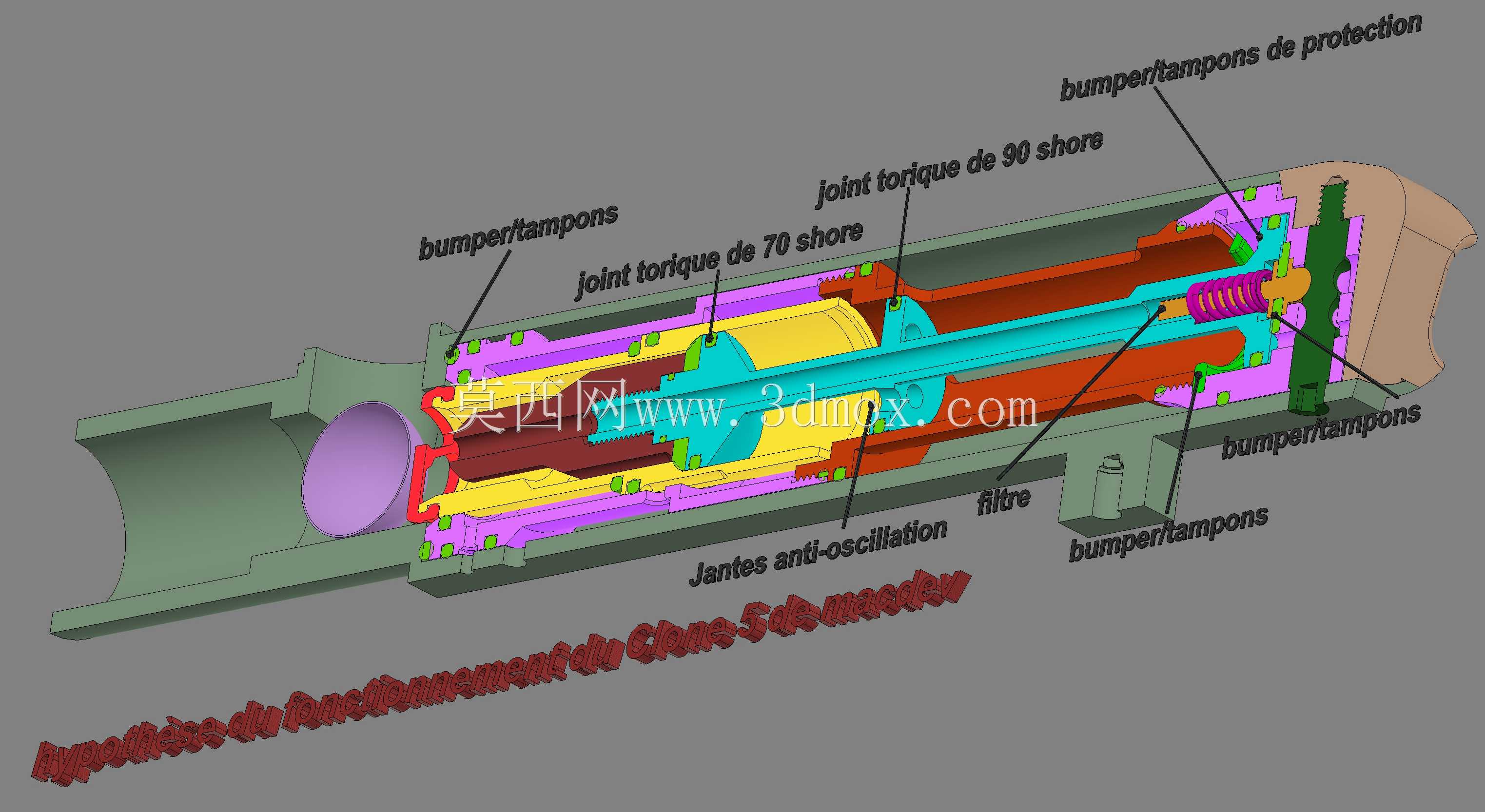

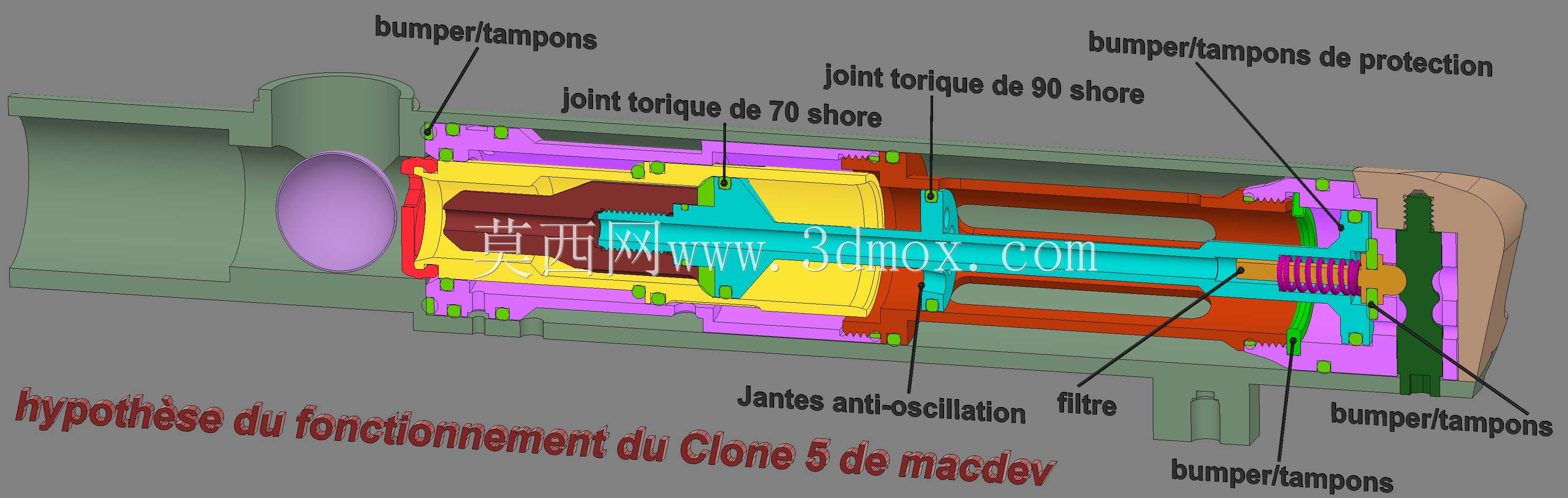

该结构为彩弹发射类器具的核心动力总成剖面设计，从剖面可清晰观察到内部气路、缓冲、密封、击发组件的完整排布逻辑，整体采用同轴套筒式布局，所有功能部件沿中心轴线依次叠装，最大化压缩径向安装空间，适配手持类器具的握持尺寸边界。从实际应用场景来看，这类结构多用于休闲竞技类彩弹运动器具，核心作用是通过压缩气体的可控释放完成彩弹的推送击发，同时通过多级缓冲结构抵消击发瞬间的反向冲击力，提升握持使用时的稳定性。设计过程中针对不同硬度的缓冲件做了差异化匹配，靠近击发端的缓冲件采用90肖氏硬度的材质，承接击发瞬间的高频冲击，靠近尾端的缓冲件采用70肖氏硬度的材质，吸收剩余的后坐动能，两级缓冲之间设置防振荡环，避免击发后组件往复弹跳影响连续击发的一致性。气路通道沿中心构件的环形间隙布置，进气端设置过滤结构，阻隔气源携带的杂质进入阀芯区域，避免密封件被颗粒物划伤造成漏气。密封点位全部采用径向O型圈密封，在套筒内壁做了镜面级的粗糙度处理，降低阀芯往复运动时的密封件磨损速率，延长整体使用寿命。从安装边界来看，整体外筒为等直径圆柱结构，两端采用端盖螺纹锁紧，所有内部组件无需额外紧固件即可通过套筒内壁的台阶定位完成装配，拆装维护时仅需拧开端盖即可依次取出内部阀芯、弹簧、缓冲件，日常维护无需专用工装。击发阀芯采用轻量化的中空结构设计，降低运动件的整体质量，缩短击发响应时间，同时在阀芯表面做了导流槽设计，引导压缩气体均匀作用在阀芯端面，避免偏载造成的阀芯卡滞。剖面展示的结构还标注了各缓冲件的安装位置与功能分区，可直观看到气路从进气端到弹膛出口的完整走向，对于同类手持气动发射器具的结构设计有较高的参考价值，尤其是多级缓冲的匹配逻辑、同轴布局的空间利用方式，可直接迁移到同类型小口径气动推送器具的结构开发中。
