双轮自平衡代步机器人结构设计

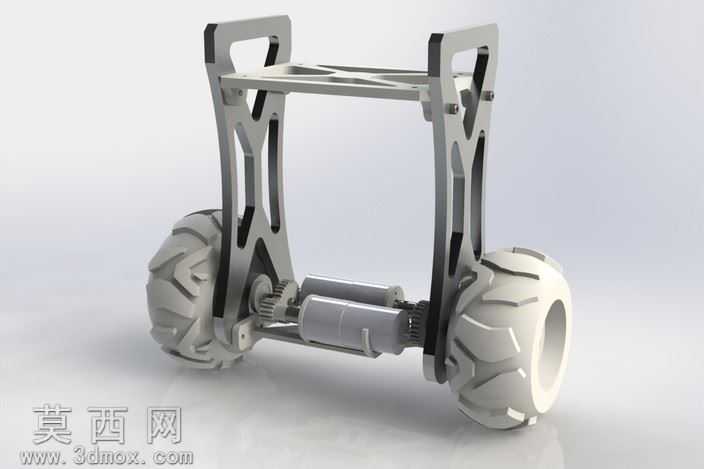

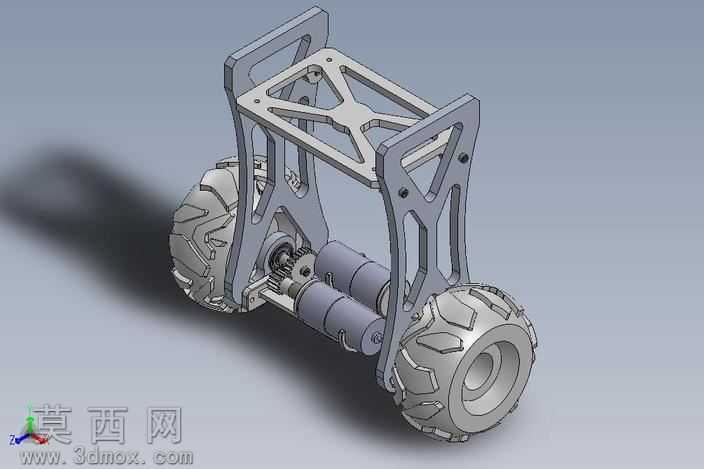

本作品为双轮自平衡机器人的三维结构设计，建模阶段依托参数化三维设计软件完成全零件的特征构建，从整体框架到微型传动零件均实现1:1等比例还原，保证各部件装配间隙符合实际加工公差要求。首先针对自平衡设备的核心需求开展结构规划，为了降低整机重心提升自平衡控制的容错空间，将驱动电机、传动齿轮组等重量较大的部件全部布置在轮轴中心高度以下的位置，两侧支撑框架采用镂空式仿生桁架结构设计，在保证支撑强度、抗扭刚度的前提下最大化削减框架自重，避免上部结构过重抬升整机重心。材质渲染阶段针对不同部件的物理属性匹配对应材质效果，两侧支撑框架赋予哑光银灰色金属材质，模拟铝合金数控铣削加工后的细腻磨砂质感，表面添加细微的切削纹理提升真实感；驱动电机外壳赋予深灰色哑光工程塑料材质，传动齿轮赋予高亮金属质感还原钢制传动件的光泽；行走轮胎采用浅灰色高耐磨橡胶材质，表面添加深纹路的越野胎花纹理，提升轮胎与接触面的摩擦力表现，同时通过材质粗糙度参数调整还原橡胶表面的细微颗粒质感。结构细节上，两侧对称布置的支撑臂上端通过横向连接梁形成刚性门型框架，下端通过轴承结构与轮轴连接，传动系统采用直齿轮减速结构，将电机输出的高转速低扭矩动力转化为低转速大扭矩的轮端动力，保证机器人行走过程的动力输出平稳。设计过程中充分考虑了3D打印与数控铣削两种加工方式的工艺可行性，所有框架零件的镂空结构均避免了无支撑悬空结构，零件壁厚均匀控制在3-5mm区间，既满足3D打印的成型要求，也适配数控铣削的走刀路径规划，无需额外添加复杂工装即可完成零件加工。整体结构无冗余设计，所有部件均服务于低重心布局的核心设计思路，为后续电子控制系统的自平衡算法调试预留了充足的安装空间，框架上部的平面区域可直接固定控制电路板、电池、传感器等电子元件，整体装配完成后整机重心恰好落在轮轴中心的正下方区域，仅需简单的PID控制即可实现稳定的前后方向自平衡，同时双轮差速的驱动方式可实现原地转向、小半径转弯等灵活移动动作，兼顾了结构稳定性与运动灵活性。
