.380ACP口径单叠手枪供弹弹匣结构

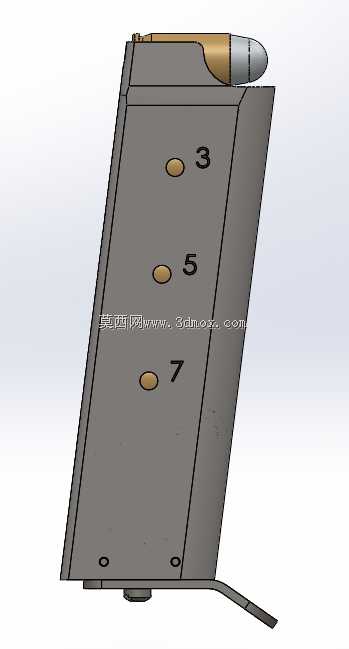

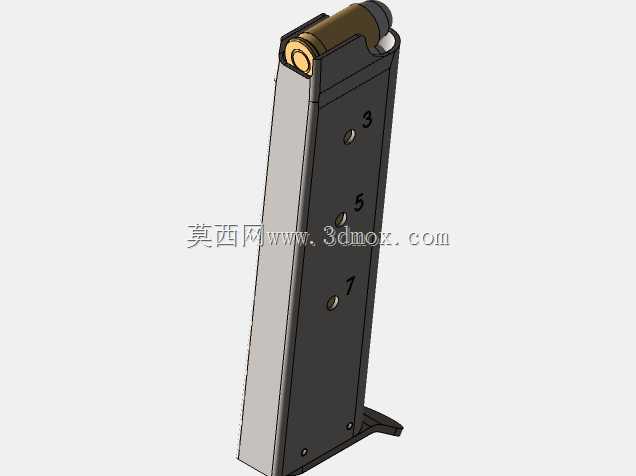

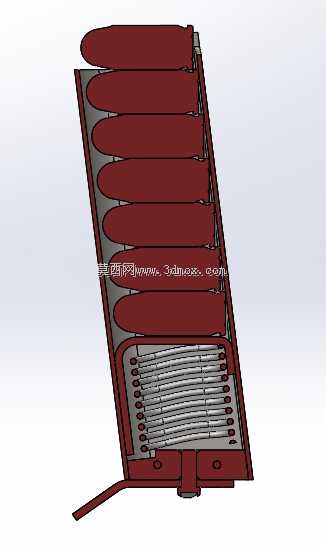

这款供弹部件适配.380ACP口径手枪，作为轻武器供弹系统的核心组成，主要承担弹药存储、有序输送的功能，在民用射击运动、轻武器结构教学、战术装备研发验证场景中都有对应的应用需求。从结构设计来看，该弹匣采用单排单进的供弹布局，壳体采用薄壁金属冲压成型思路，侧壁预留的余弹观察孔对应3、5、7发的容弹刻度，射手可通过外露的托弹板定位凸点快速判断剩余弹药量，无需退出弹匣即可完成余弹确认，适配实战及训练场景下的快速状态判断需求。内部托弹簧采用等节距圆柱螺旋弹簧设计，托弹板与壳体侧壁的导向槽做了间隙配合优化，推弹过程中不会出现卡滞、偏斜问题，抱弹口的收口尺寸经过反复校验，既能牢固约束最上方弹药的轴向与径向位置，避免携行过程中出现掉弹问题，又能保证弹药在推弹入膛过程中顺滑脱出，不会出现抱弹过紧导致的供弹故障。从安装边界来看，弹匣整体外形适配对应手枪的握把内腔尺寸，插入握把后弹匣口部与供弹坡的对接间隙控制在合理范围，不会出现台阶差影响弹药上膛轨迹，底部的弹匣底板采用卡笋固定结构，日常维护时可快速拆解，完成内部弹簧、托弹板的清洁或更换，底板延伸出的唇边结构也能在快速换弹时提供明确的触感定位，方便射手盲操作完成弹匣插拔。设计过程中重点匹配了.380ACP弹药的外形尺寸，弹壳锥度、弹头弧形部与抱弹口的贴合度都做了对应调整，内部托弹板的上升行程与容弹量完全匹配，最后一发弹药输送到位后，托弹板会触发空仓挂机机构，提醒射手更换弹匣，这一细节也完全贴合实枪的操作逻辑。除了实装适配场景外，该结构也可作为轻武器原理教学的演示载体，直观展示单排弹匣的内部供弹逻辑、托弹簧的力值匹配关系、抱弹口的尺寸设计要点，帮助结构设计从业者理解供弹类部件的公差配合、运动干涉校验思路，在三维建模练习中，也可作为薄壁冲压件、弹簧类零件、运动机构装配的典型练习案例，掌握不同特征的建模逻辑、装配约束添加以及运动仿真的基本设置方法。
