夜视设备用二代加像增强管结构设计

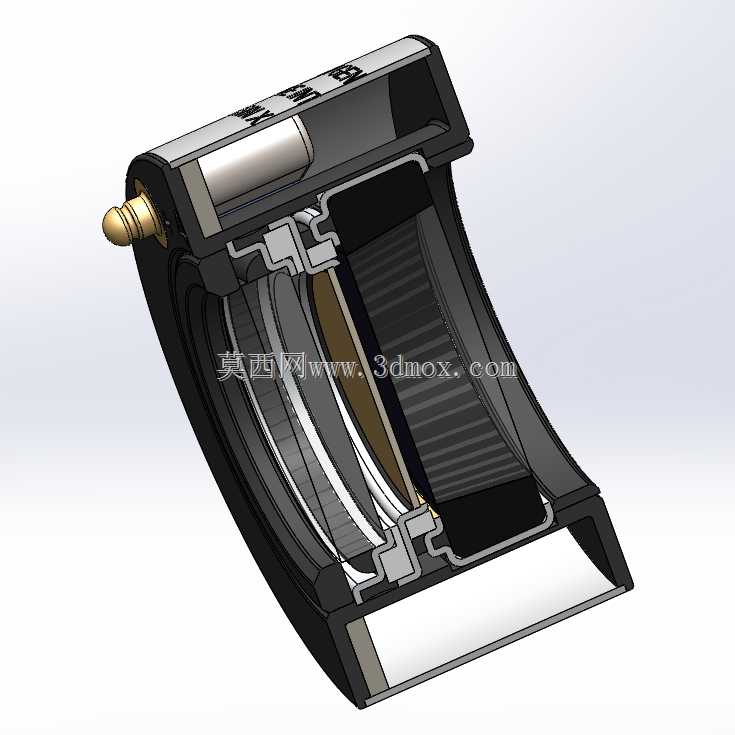

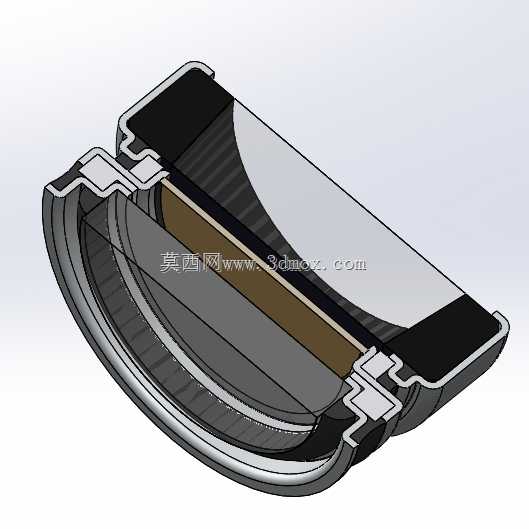

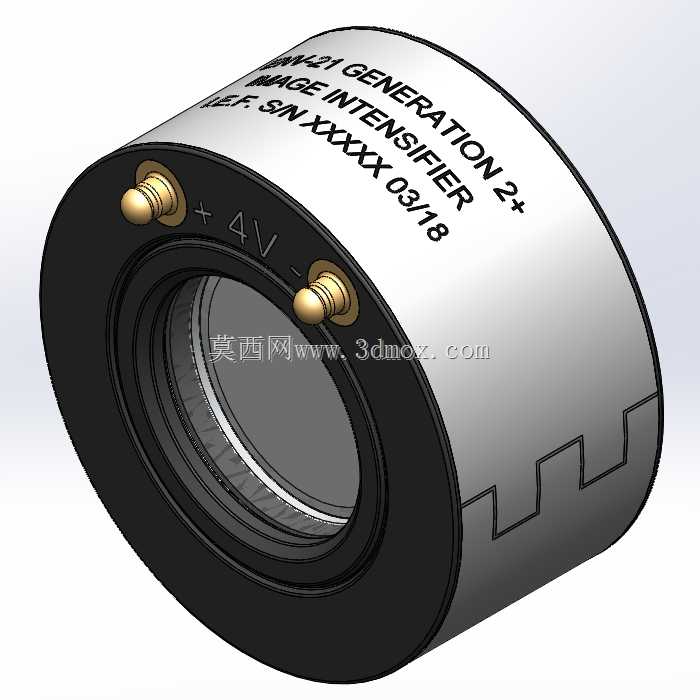

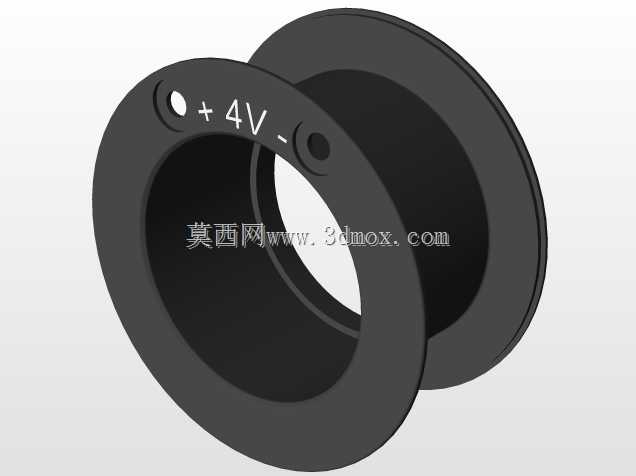

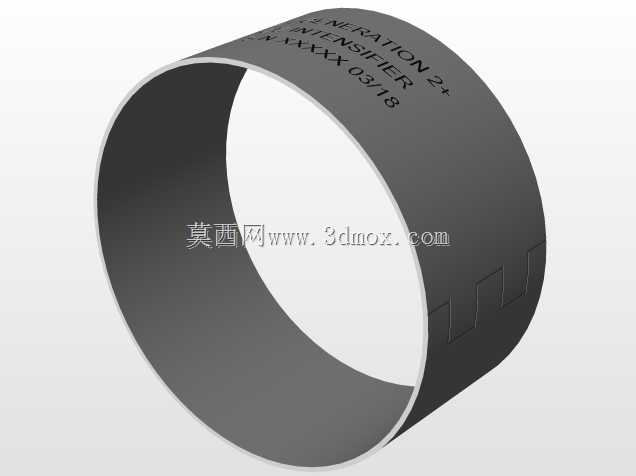

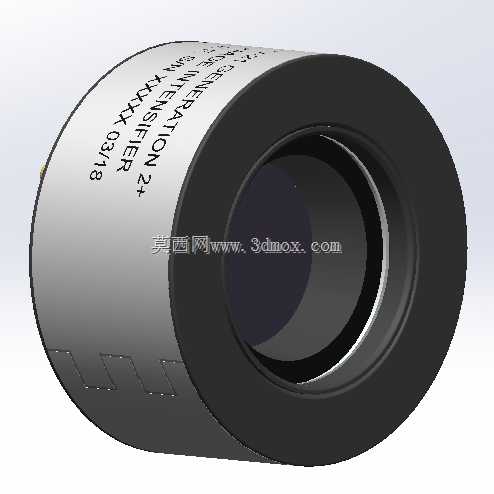

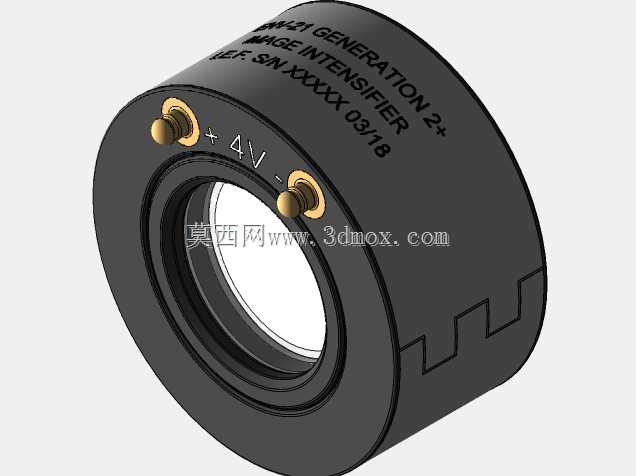

这款像增强管的三维结构还原，完全围绕单兵夜视仪、车载微光观察系统这类低照度成像场景的实际装配需求展开，核心功能是将夜间或弱光环境下入射的微弱光学图像，通过光电转换、微通道板电子倍增、荧光屏电光转换的流程，输出人眼可清晰识别的可见光图像，是各类被动夜视装备的核心成像器件。从结构设计逻辑来看，整体采用圆柱筒式集成布局，将光电阴极、微通道板、荧光屏三个核心功能组件同轴封装在金属屏蔽壳体内，侧壁预留两个镀金接线端子作为高压供电接口，分别对应4V供电的正负极，端子采用凸台铆接结构，既保证接线后的接触可靠性，也能避免装配时端子受力松动导致的供电接触不良。外壳尾部设计的阶梯状卡位结构，是为了匹配夜视仪镜身内部的安装卡槽，装配时可直接沿轴向推入卡紧，不需要额外设计复杂的压装固定结构，能有效压缩整机的轴向装配空间。设计过程中重点考虑了器件的集成防护需求，将高压供电模块的安装空间集成在筒体侧壁的夹层内，不需要在镜身内额外预留供电电路的安装位，既缩小了整机体积，也通过金属外壳实现了电磁屏蔽，避免高压电路工作时的电磁干扰影响成像稳定性。微通道板作为核心倍增组件，建模时还原了其薄片式同轴安装结构，三种不同的微通道板安装限位结构都做了对应还原，可适配不同规格的通道板选型需求，通道板的安装间隙控制在0.02mm以内，避免间隙过大导致的电子散射影响成像边缘清晰度。筒体两端的密封台阶结构，可配合O型密封圈实现IP67级的密封防护，满足野外使用时的防潮、防淋雨需求，前端的入射窗口采用内凹式设计，可避免外部磕碰直接损伤光电阴极面板。从安装边界来看，筒体的外径尺寸匹配主流1倍夜视目镜的安装接口，轴向长度控制在常规夜视仪镜身的容纳范围内，侧壁的接线端子伸出高度不超过3mm，不会和镜身内壁发生干涉，安装时不需要对现有镜身结构做额外修改，可直接替换同规格的二代、三代像增强管，适配性较强。建模时还还原了筒体表面的丝印标识位，可直接用于生产环节的参数标注，外壳的壁厚均匀控制在1.2mm，既保证结构强度，也尽可能控制器件整体重量，降低头戴式夜视设备的佩戴负重。
