紧凑型一代夜视像增强器管结构设计

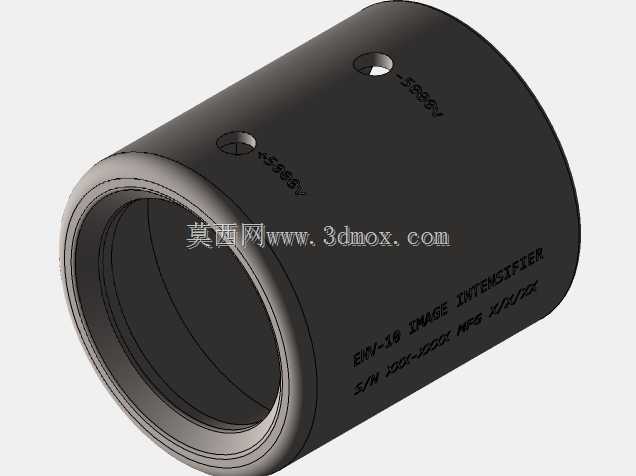

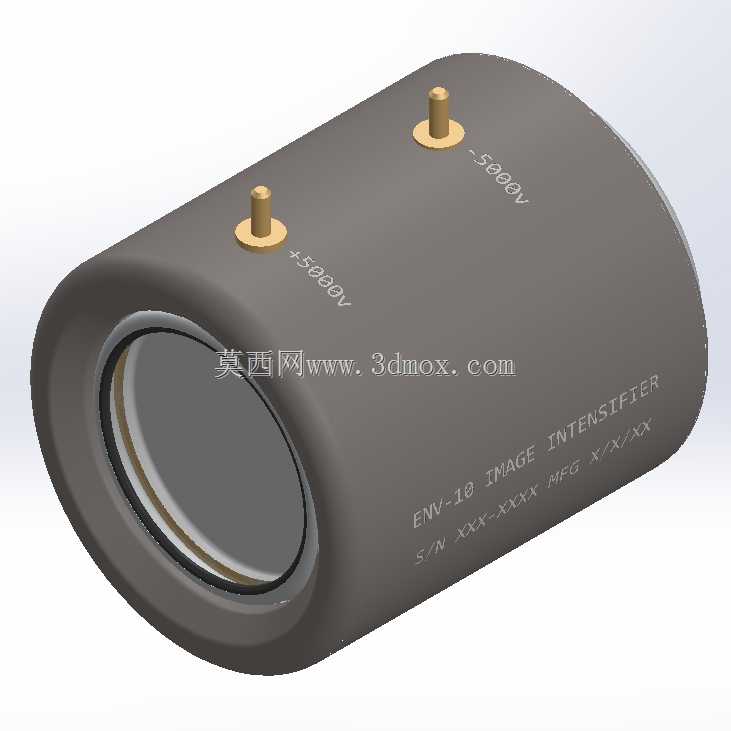

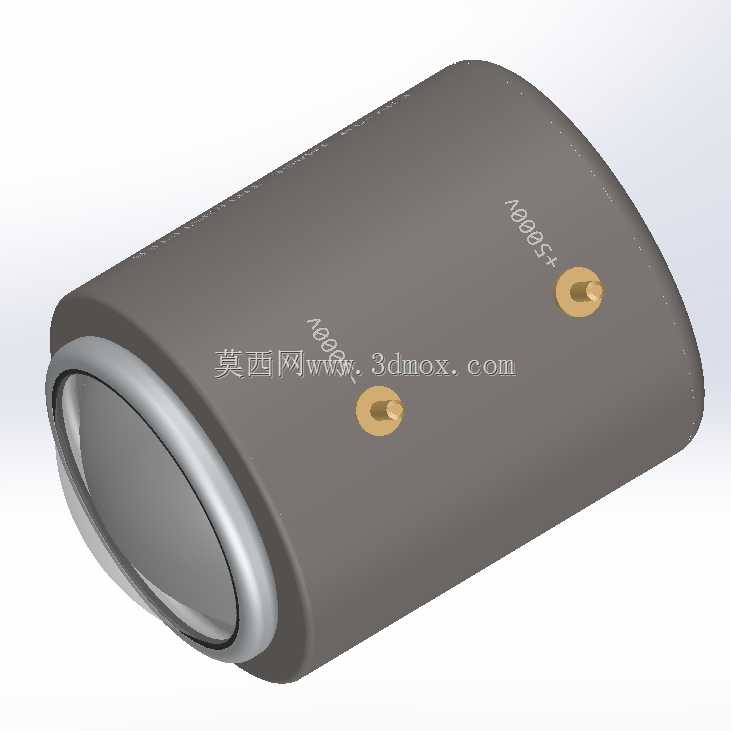

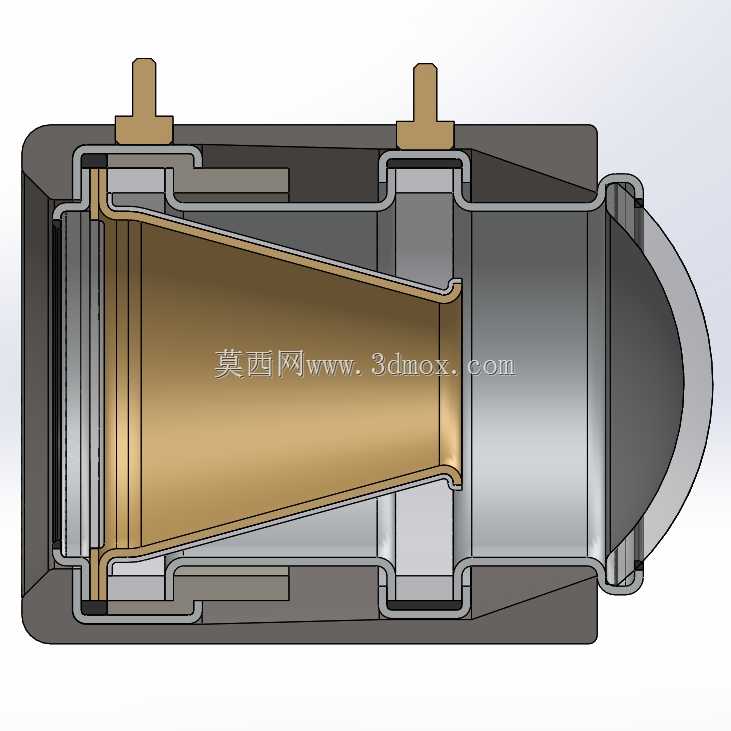

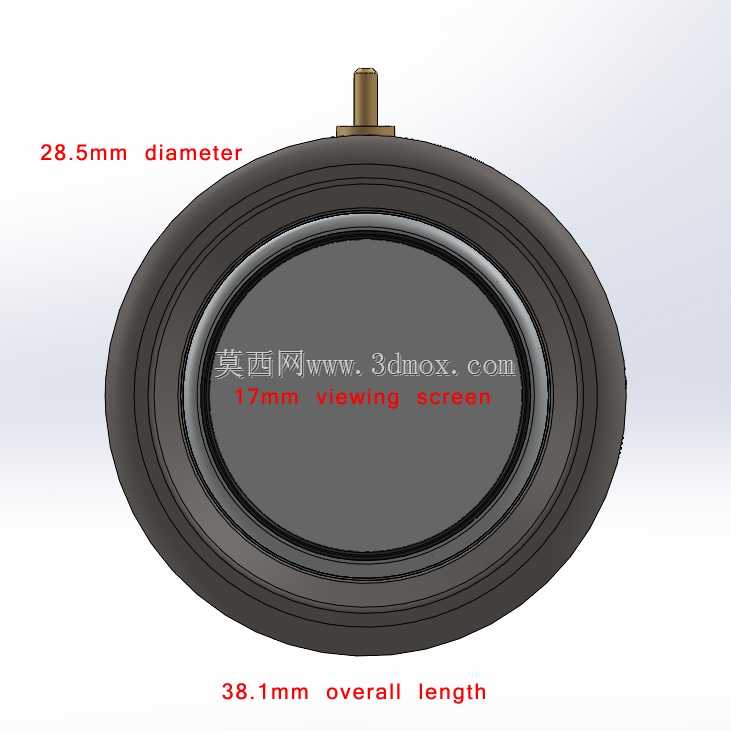

在低照度光电观测装备的核心部件选型与结构适配环节，像增强器管的结构合理性直接决定整套夜视系统的成像稳定性与装配适配性。这款紧凑型一代像增强器管的结构设计，核心围绕单兵夜视仪、车载夜间观测辅件、低照度工业检测设备的集成需求展开，在有限的筒状空间内完成光电转换、电子加速、荧光屏成像的全链路结构布局。从实际工程应用场景来看，这类器件常被集成在手持夜视观测镜、边防岗哨固定夜视监控、夜间工业管线巡检设备的光学通道内，需要在狭小的安装空间内完成高压供电接入、光学通路同轴对齐、外围壳体密封配合等多项装配要求。设计阶段参考公开的器件布局逻辑，采用一体化筒状金属壳体作为主体承载结构，壳体侧壁预留两个同轴度公差控制在0.02mm以内的高压供电接柱，分别对应+5000V与-5000V的供电接入点位，接柱底部设置绝缘隔层与壳体主体隔离，避免高压击穿风险。筒身两端分别设置光学输入窗与荧光屏输出端的安装台阶，输入窗位置预留密封胶圈的安装槽位，可适配外径匹配的物镜组直接对接，输出端的台阶尺寸可直接对接目镜组的安装法兰，无需额外设计转接结构，大幅降低整套夜视设备的结构设计复杂度。从安装边界来看，筒身整体采用等径圆柱结构，外径尺寸适配主流一代夜视设备的通用安装仓内径，轴向长度控制在紧凑区间，可直接嵌入现有成熟夜视设备的仓体，无需对原有设备的外壳结构做大幅修改。壳体表面的标识区域采用激光蚀刻工艺预留参数标注位，不会因长期使用出现标识磨损脱落的问题。设计过程中充分考虑器件的装配工艺性，筒身内部的电极固定位采用台阶式定位结构，装配时可直接将各层电极沿筒身轴向推入定位，配合端盖压合即可完成内部组件固定，减少复杂的紧固件使用，降低装配过程中的器件损坏概率。针对高压工作状态下的绝缘需求，内部各电极之间的绝缘隔层尺寸经过公差匹配，避免出现高压爬电距离不足的问题，同时筒身内壁做绝缘涂层处理，进一步提升器件工作的稳定性。
