多阶切削刃跨步钻头结构设计

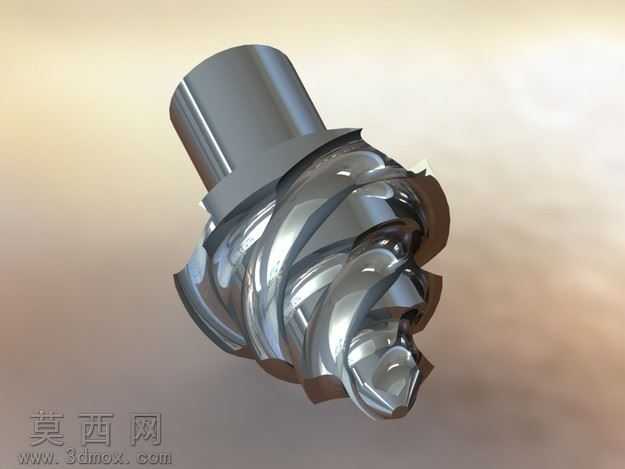

本跨步钻头三维模型采用参数化建模思路完成整体结构构建，建模过程中首先以钻头回转轴线为基准建立中心草绘平面，通过回转特征构建钻头的圆柱装夹柄部，保证柄部的同轴度公差符合刀具装夹的通用标准，为后续刃部结构设计提供精准的定位基准。刃部结构是本模型的设计核心，区别于普通直槽麻花钻的单一直径切削结构，跨步钻头采用多阶变径螺旋刃设计，建模时通过螺旋线扫描生成连续的排屑槽曲面，逐阶调整螺旋槽的导程与刃带宽度，每一级切削刃的直径差、刃口后角都经过参数化约束，既保证多级切削时的分层减荷效果，又能让切屑沿螺旋槽顺畅排出，避免钻孔过程中出现堵屑、烧刀的问题。钻尖部分采用双顶角结构设计，通过放样特征构建横刃与主切削刃的过渡曲面，修磨后的横刃长度更短，能够有效降低钻孔初始阶段的轴向抗力，减少入钻时的滑移偏移，提升孔位加工的定位精度。材质与渲染阶段，为还原高速钢刀具的真实质感，模型整体赋予抛光金属材质，调整材质的反射粗糙度与高光参数，模拟硬质合金刀具经精磨后的金属光泽，刃口位置做细微的倒角处理，还原真实刀具刃口的钝化强化效果，避免刃口渲染过于锐利不符合实际加工刀具的工艺特征。模型的结构细节上，每一级刃部的刃带都做了等宽约束，排屑槽的槽底圆弧过渡平滑，无尖锐的应力集中结构，柄部与刃部的衔接位置设计有退刀结构，符合刀具磨制加工的工艺要求，整体模型的所有特征均保留参数化编辑历史，可根据实际加工的孔径需求、被加工材料特性调整各级刃的直径、螺旋角、后角等核心参数，适配不同工况下的阶梯孔加工需求，无需重新从零开始建模，能够直接用于刀具设计验证、加工工艺模拟以及数控加工编程的参考模型。
