12号霰弹枪弹筒结构三维数模

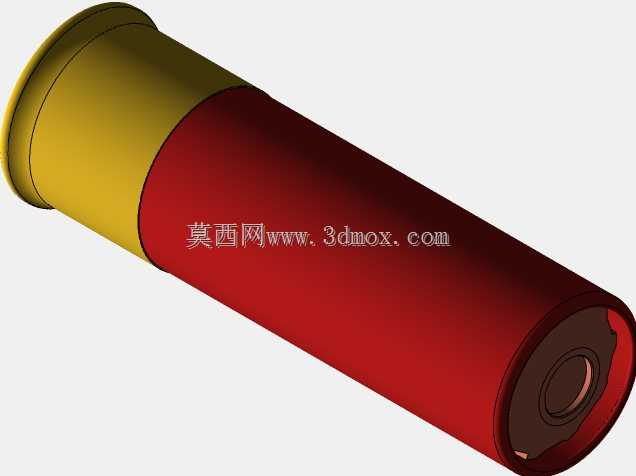

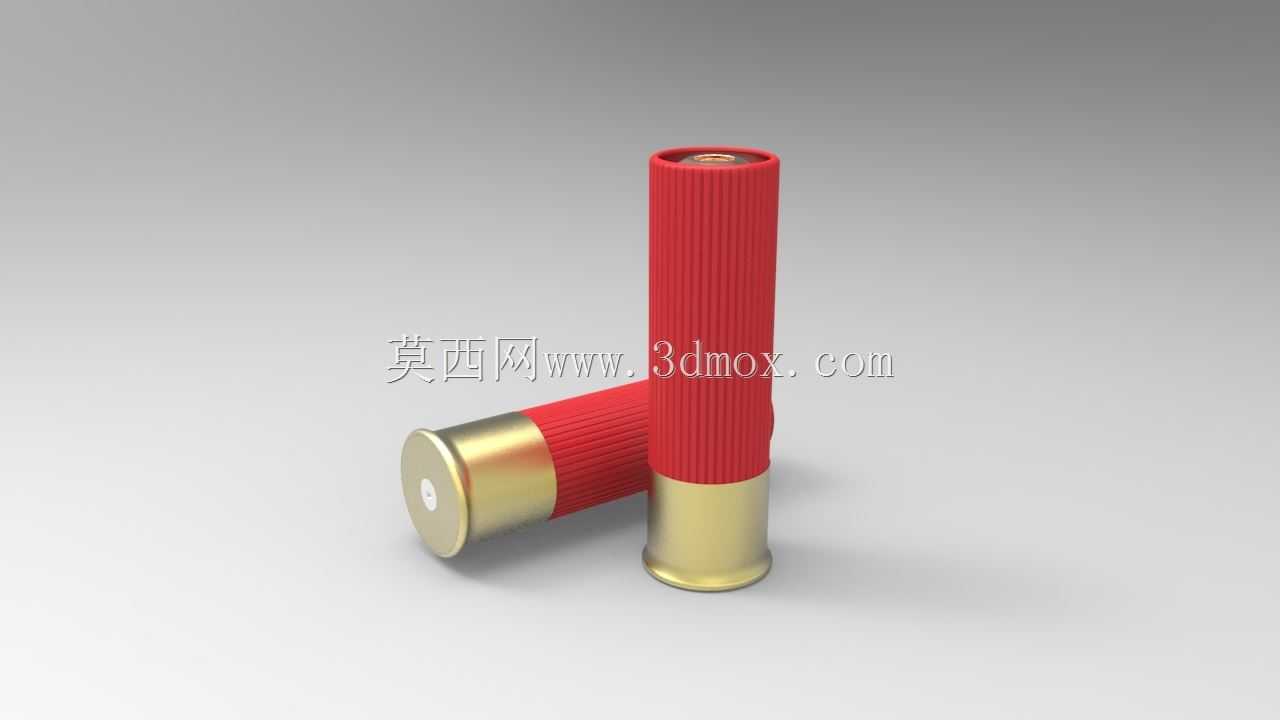

本次建模的12号口径霰弹弹筒，是滑膛霰弹枪械的核心配套耗材部件，在民用射击运动、狩猎作业、安防防暴等场景中承担发射药容纳、弹托固定、击发传力的核心作用。从结构设计逻辑来看，弹筒整体采用直筒式薄壁壳体结构，主体分为上部壳体段与下部金属底座段两部分，上部壳体段外壁设计有周向等距分布的竖向防滑肋条，既能够在手动装填时增大手指与弹筒表面的摩擦力，降低湿滑环境下装填滑脱的概率，也能在弹膛内形成微小的周向间隙，避免抽壳时因壳体膨胀贴合膛壁导致的抽壳阻力过大问题。下部金属底座段采用卷边收口结构与上部壳体压合密封，底座端面中心预留底火安装孔位，边缘设计有突出的底缘结构，能够与弹膛内的定位台阶配合实现轴向定位，保证击针能够准确对准底火中心，同时底缘也是抽壳钩的施力部位，抽壳钩勾住底缘即可完成射击后的退壳动作。从尺寸边界来看，该弹筒严格遵循12号霰弹的通用尺寸规范，整体长度适配常规12号霰弹枪的弹膛深度，外径与弹膛内径保持合理的配合间隙，既能够保证装填时顺利入膛，也能在击发时通过壳体轻微膨胀实现膛内密封，避免火药燃气从弹筒与膛壁的间隙处泄漏影响膛压稳定性。建模过程中重点还原了弹筒各段的壁厚变化，上部壳体段壁厚较薄，在保证结构强度的前提下尽可能降低弹体自重，提升携行便利性；下部金属底座段壁厚更大，能够承受击发时底火传火的瞬间冲击力，以及抽壳时抽壳钩的拉力，避免底座变形导致的供弹、退壳故障。在实际应用场景中，该弹筒的结构尺寸一致性直接影响供弹可靠性，无论是泵动式霰弹枪的管式弹仓供弹，还是半自动霰弹枪的弹匣供弹，弹筒的外径公差、底缘突出尺寸、整体直线度都需要控制在极小的误差范围内，否则容易出现卡弹、双弹进膛、底火对准偏差等故障。建模时对壳体与金属底座的压合衔接处做了细节还原，该部位是弹筒结构强度的薄弱点，若压合不牢，击发时容易出现壳体与底座分离的故障，导致高压燃气从弹膛尾部泄漏造成危险，因此设计时在衔接处预留了多道环形压合槽，保证壳体与底座连接牢固。此外，弹筒上部的收口结构也做了精准还原，收口段的锥度需要与弹托的外锥面匹配，保证弹托在弹筒内定位稳定，击发时弹托能够顺利从弹筒口部脱出，带动霰弹弹丸沿枪管向前运动，不会出现弹托卡滞导致的膛压异常升高问题。
