离心式通风机设备结构三维设计

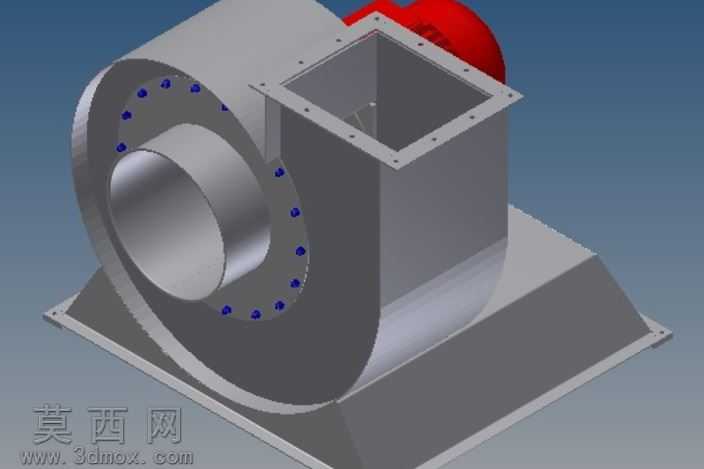

本模型采用三维参数化建模方式完成离心式通风机的全结构设计，建模过程严格遵循机械设计规范，对设备各组成部件进行了独立建模后完成整体装配校验。模型主体包含蜗壳式风机壳体、圆形进风口、方形法兰出风口、底部安装机座以及配套的连接法兰结构，各部件的衔接位置均做了精准的尺寸匹配，法兰盘上的螺栓孔采用环形阵列方式均匀排布，完全符合实际通风设备的安装连接要求。材质渲染方面，对设备主体金属壳体采用哑光银灰色金属材质，还原碳钢钣金加工后的真实质感，壳体边缘做了细微的圆角处理，避免尖锐棱角的建模失真，连接螺栓孔位置做了深色凹陷处理，突出结构的层次感，设备后部的动力端护罩采用醒目的红色哑光材质，与主体银灰色形成清晰的视觉区分，便于快速识别部件功能分区。结构设计上，蜗壳部分采用螺旋渐开线曲面建模，精准还原离心风机的气流导流结构，进风口采用收敛式圆筒设计，能够保障气流平稳进入叶轮腔室，出风口采用方形带法兰结构，法兰边缘预留了均匀的安装孔位，可直接对接通风管道，底部机座采用带安装孔的平板式支撑结构，保障设备安装后的稳定性，各部件之间的连接位置均预留了合理的装配间隙，符合实际生产加工的公差要求。设计过程中优先考量了设备的实用性与加工可行性，所有曲面结构均做了可展开性校验，钣金部件的厚度参数符合常规通风设备的板材选用标准，既保障了模型的视觉还原度，也能够为实际的设备生产、结构改良提供可靠的三维参考依据，整体模型无破面、无重叠面，装配关系清晰，可直接用于结构展示、工程参考以及相关教学演示场景。
