带减速驱动装置的工业旋转阀结构设计

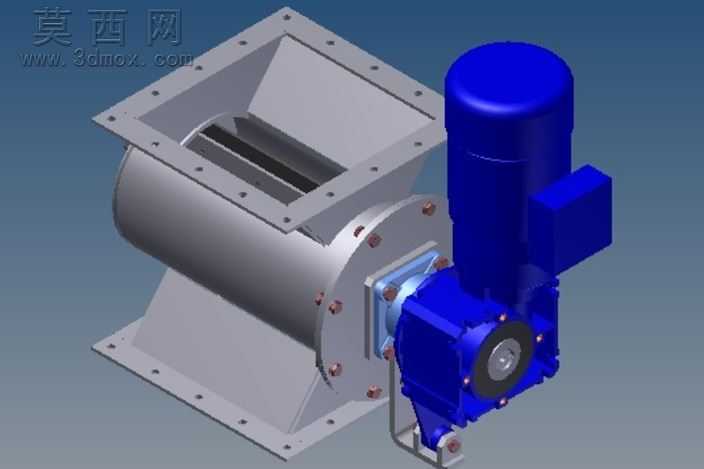

本模型为工业粉体输送系统核心部件旋转阀的完整三维设计，整体采用SolidWorks完成全参数化建模，所有零部件均按照实际工业生产的尺寸公差标准构建，可直接用于工程出图与生产参考。模型整体分为上部进料腔体、中部转子壳体、下部安装支座、侧装减速驱动单元四个核心模块，建模过程中对每个部件的装配关系做了精准约束，可实现转子部件的转动仿真模拟，还原设备真实运行状态。

渲染阶段采用工业机械常用的材质表现方案：壳体、法兰、支座等金属结构件赋予哑光铸钢材质，还原铸件表面细腻的磨砂质感，对法兰安装面做了轻微的高光处理体现机加工面的平整度；驱动端的减速箱与驱动电机采用工业设备常用的亮蓝色烤漆材质，漆面添加了细微的颗粒质感避免塑料感，同时对电机散热筋、减速箱输出端密封盖、连接螺栓等细节做了材质区分，螺栓头部做了镀锌金属的亮面处理，密封件采用黑色橡胶材质，不同材质的光影层次清晰，整体渲染效果贴近真实工业设备的视觉表现。

结构设计上，上部进料口采用方形法兰结构，法兰面均匀布置安装螺栓孔，可与上游料仓、溜管等设备快速对接，进料腔做了扩口导流设计，避免粉体物料进料架桥；中部壳体为圆柱形筒身，内部转子采用多格叶片结构，叶片与壳体内壁保留均匀的微小间隙，既保证转子转动顺畅无卡滞，又能实现上下腔的气密性隔离，避免输送过程中漏风窜气；侧装的减速驱动单元采用蜗轮蜗杆减速结构搭配立式驱动电机，电机与减速箱直连安装，减速箱输出轴与转子轴通过法兰刚性连接，传动结构紧凑，输出扭矩充足，可适配不同比重粉体物料的输送工况；下部支座采用带安装孔的折弯焊接结构，可将设备整体固定在工艺平台或设备机架上，安装稳定性强。

设计过程中充分考虑了设备的实用性与维护性，端盖与壳体采用螺栓连接，拆卸后可快速清理内部残留物料、检查转子磨损情况；驱动单元与壳体之间设置了密封端盖，避免粉体物料渗入减速箱造成传动部件损坏，整体结构紧凑，运行平稳，可广泛应用于粮食加工、化工粉体、环保除尘等行业的物料定量给料、锁气卸料工况。
