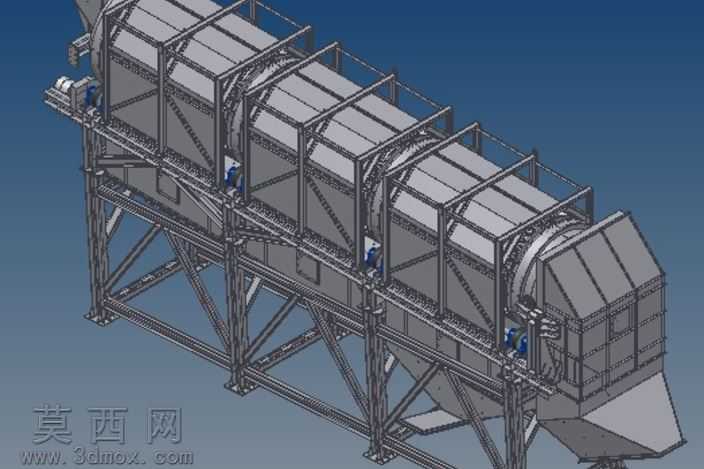

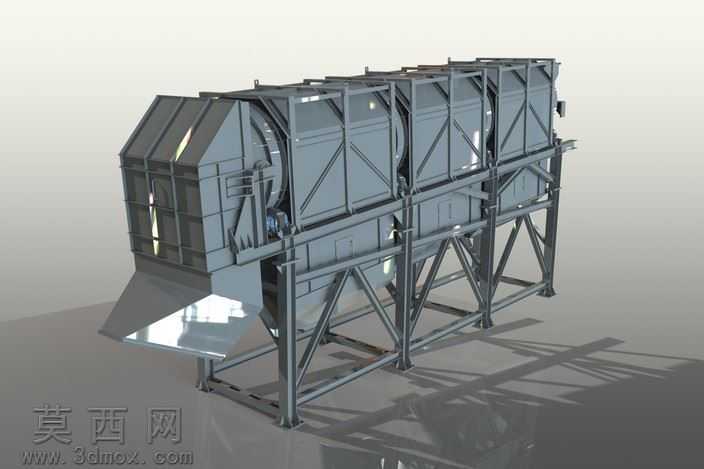

矿用筒式磁选机三维结构设计模型

本模型为矿用筒式磁选机的完整三维结构设计，建模过程严格遵循选矿设备的实际生产制造规范，从整体机架到核心分选筒体、进出料结构、传动组件均进行了1:1比例的参数化建模，完整还原了工业级筒式磁选机的真实构造。建模阶段首先搭建了底部的桁架式支撑机架，采用型钢焊接结构的设计逻辑，通过合理的斜撑布局保证机架的承重强度与抗振性能，所有型材的衔接处均做了贴合实际焊接工艺的倒角与补强处理，避免结构应力集中问题。核心分选筒体部分采用分段式筒体加外部加强筋的结构设计，筒体外部环绕的纵向加强筋与环形加固圈有效提升了长筒体的结构刚性，避免设备长期运转过程中出现筒体变形问题，筒体两端的回转支撑结构、传动连接端均做了精细化建模，还原了轴承安装位、密封槽位的细节结构。设备的进料端设置了导料溜槽结构，出料端则根据磁选工艺设计了精矿、尾矿分料出料结构，溜槽的倾斜角度符合矿物输送的流畅性要求，避免物料卡堵。筒体侧面设置了多组检修观察位与操作平台结构，方便设备日常运维过程中的检修与部件更换，配套的爬梯、防护栏结构均按照工业安全规范进行建模还原。模型渲染阶段采用金属哑光材质模拟设备的钢结构涂装效果，不同功能部件采用差异化的材质区分，传动部件做了金属光泽处理，机架部分做了防锈漆质感的材质调整，整体渲染效果贴近工业设备的真实外观。整个设计围绕湿式磁选的工艺需求展开，结构布局充分考虑了矿物分选过程中的物料流向、磁场作用区间、设备运转稳定性等核心要素，各部件的装配关系清晰明确，无干涉错位问题，完整呈现了筒式磁选机从进料、磁选分选到分料出料的全流程结构支撑，可用于选矿设备的结构教学、方案展示以及后续的工程化设计参考。
