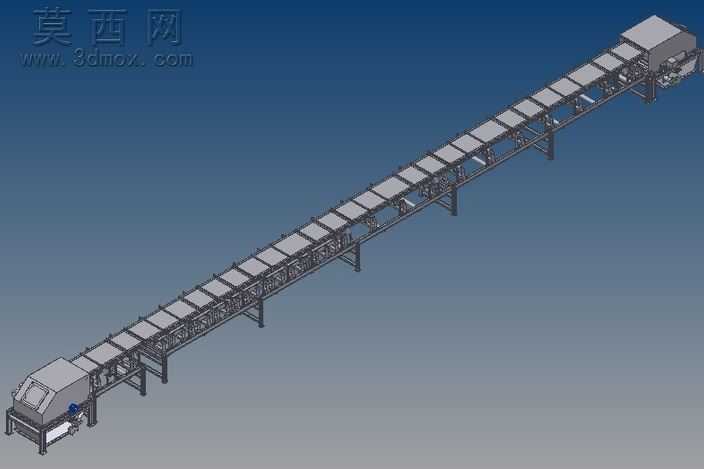

宽度650型带式输送机三维设计模型

本模型为宽度650规格的带式输送机完整三维设计成果，建模过程严格遵循散料输送设备的通用设计规范，对设备各组成部分进行了1:1等比例精细化还原。模型整体采用长距离直线布置形式，完整覆盖头部驱动单元、中部承载段、尾部张紧段三大核心功能区段，各部件间的装配关系完全匹配实际设备的安装逻辑，可直接用于设备结构校核、方案展示与后续工程出图参考。建模阶段针对不同功能部件做了差异化的材质与细节处理：头部驱动端的护罩采用钣金折弯工艺特征建模，还原了实际设备的防护结构造型，表面做了哑光金属质感的渲染处理；承载段的托辊组严格按照等间距排布规则布置，区分了上平行托辊与下回程托辊的结构差异，托辊的辊体、轴端、轴承座细节均做了清晰呈现，支架部分采用型钢焊接结构的建模方式，还原了型材拼接、螺栓连接的真实结构特征；输送带部分采用柔性体示意建模，贴合托辊组的承载轮廓呈现自然的垂度效果，还原了皮带运行时的真实形态；尾部张紧装置做了可调节行程的结构示意，清晰展现了张紧螺杆、导向滑块的装配关系，可直观理解皮带张紧度调节的实现逻辑。设计过程中充分考虑了带式输送机的实际使用场景，整体机架的支腿高度做了统一适配，保证输送面保持水平直线状态，头部卸料端做了导料护罩的延伸设计，避免物料卸料过程中出现撒漏问题，各连接部位的螺栓、紧固件均做了阵列化布置，完全符合机械装配的工艺要求。模型渲染阶段采用了工业蓝灰渐变背景，对金属部件做了不同粗糙度的质感区分，驱动端的电机、减速机部件做了独立的细节刻画，可清晰识别动力传输的路径逻辑，整体模型结构完整无缺失部件，各零件间无干涉错位问题，既可以作为输送设备方案设计的参考模板，也可用于相关从业人员的结构学习、教学演示使用，能够直观展现带式输送机的整体构造与各部件的配合关系。
