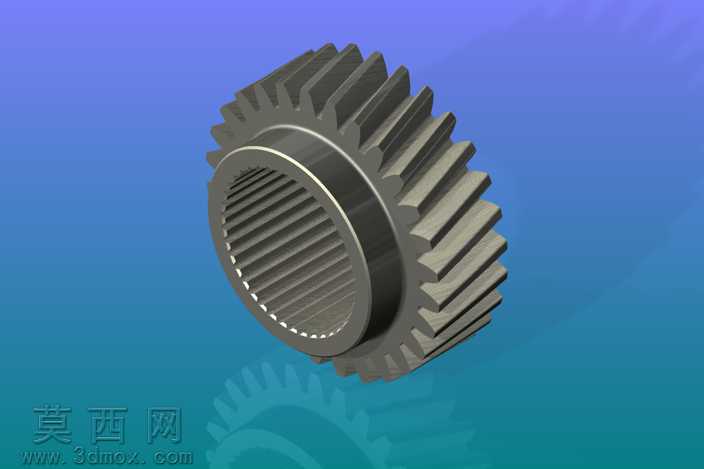

内花键左旋渐开线螺旋齿轮三维设计

本螺旋齿轮采用三维参数化建模方式完成全结构设计，建模过程优先还原齿轮传动的核心功能需求，针对驱动轴配套使用的场景，将内孔设计为渐开线花键结构，相比普通平键连接的结构，花键配合可在轴向上提供更均匀的抓持力，传动过程中载荷分布更均匀，可承受更大的交变扭矩，同时具备更高的同轴定位精度，适配高速重载的传动工况。建模阶段首先完成齿轮核心参数的定义，严格遵循渐开线圆柱齿轮的齿廓生成规范，设定外直径76.2毫米、内直径49.4毫米、齿数40、压力角20度、齿向为左旋的基础参数，通过方程式驱动生成精准的渐开线齿廓曲线，保证齿形的啮合精度，避免传动过程中出现卡滞、异响、磨损不均的问题。齿部建模完成后，对内花键结构进行同步参数化设计，保证内花键的齿形曲线与配套驱动轴的外花键参数完全匹配，配合公差符合通用传动件的设计标准，既保证装配时的顺畅性，又能避免传动过程中出现间隙窜动。模型整体采用金属结构钢材质进行渲染设置，还原钢制传动齿轮的金属质感，齿面做精细化的表面处理模拟，呈现机加工后的平整金属光泽，内花键的齿根、外齿的齿端倒角都做了细节还原，避免应力集中的结构缺陷。设计过程中充分考虑齿轮的实际加工可行性，所有结构参数都符合常规齿轮加工的工艺要求，齿宽、齿厚、齿顶高、齿根高的参数都经过啮合校验，保证与配对齿轮啮合时的重合度符合传动设计要求，左旋齿的齿向角度经过优化，可适配特定安装空间下的传动转向需求，压力角20度的设定兼顾了传动效率与轮齿的抗弯强度，既保证动力传递过程中的低损耗，又能让轮齿承受足够的冲击载荷。模型完成后经过干涉检查与装配模拟验证，内花键与驱动轴的配合、外齿与配对齿轮的啮合都不存在结构干涉，可直接用于传动机构的装配仿真、运动模拟，也可作为齿轮设计教学、非标传动机构开发的参考模型，为同类型带内花键的螺旋齿轮设计提供标准化的参数参考。
