M60机枪基壳体总成结构设计

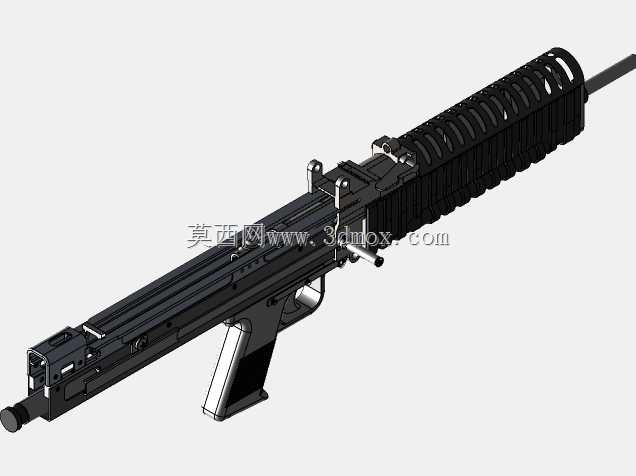

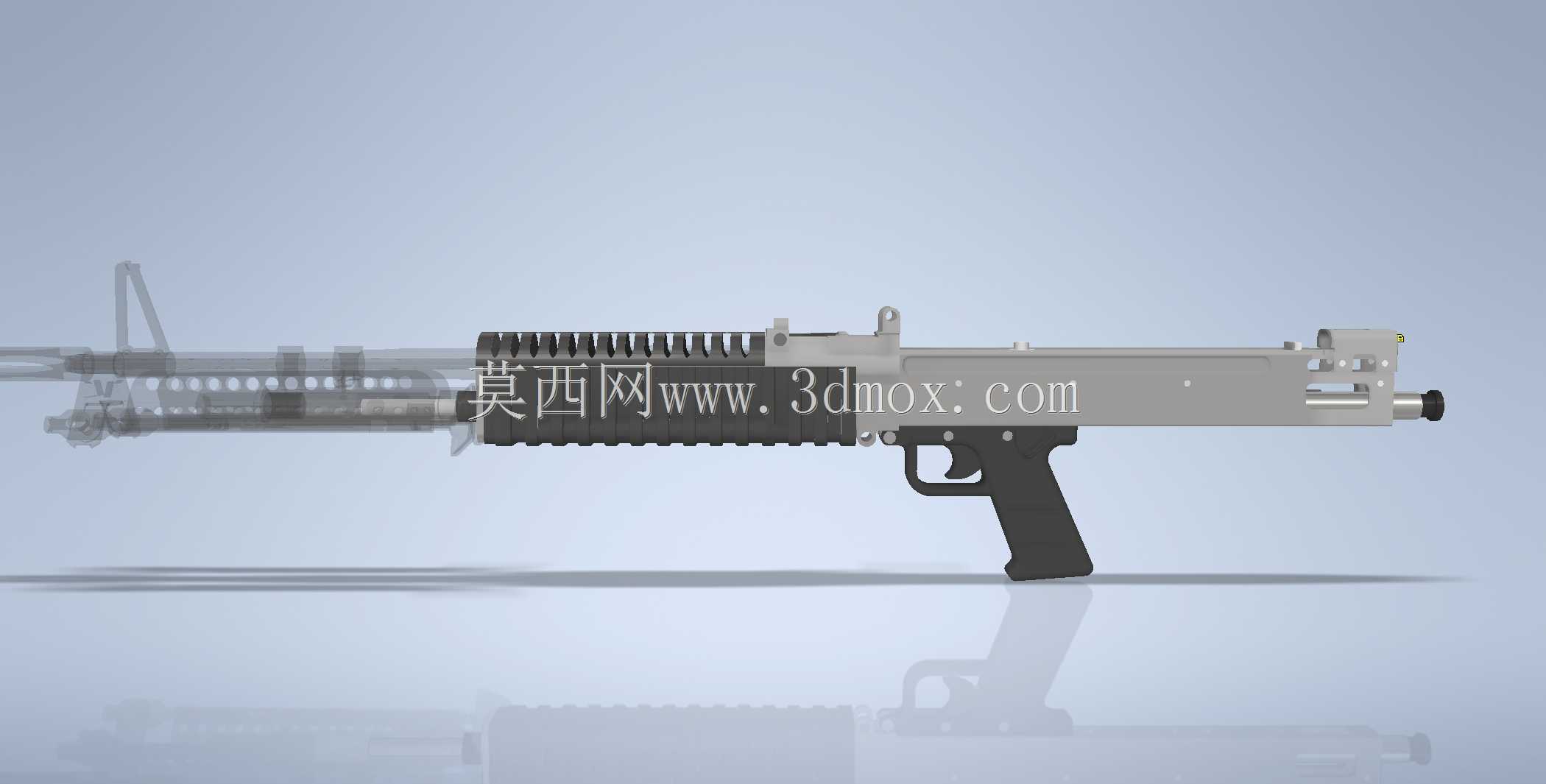

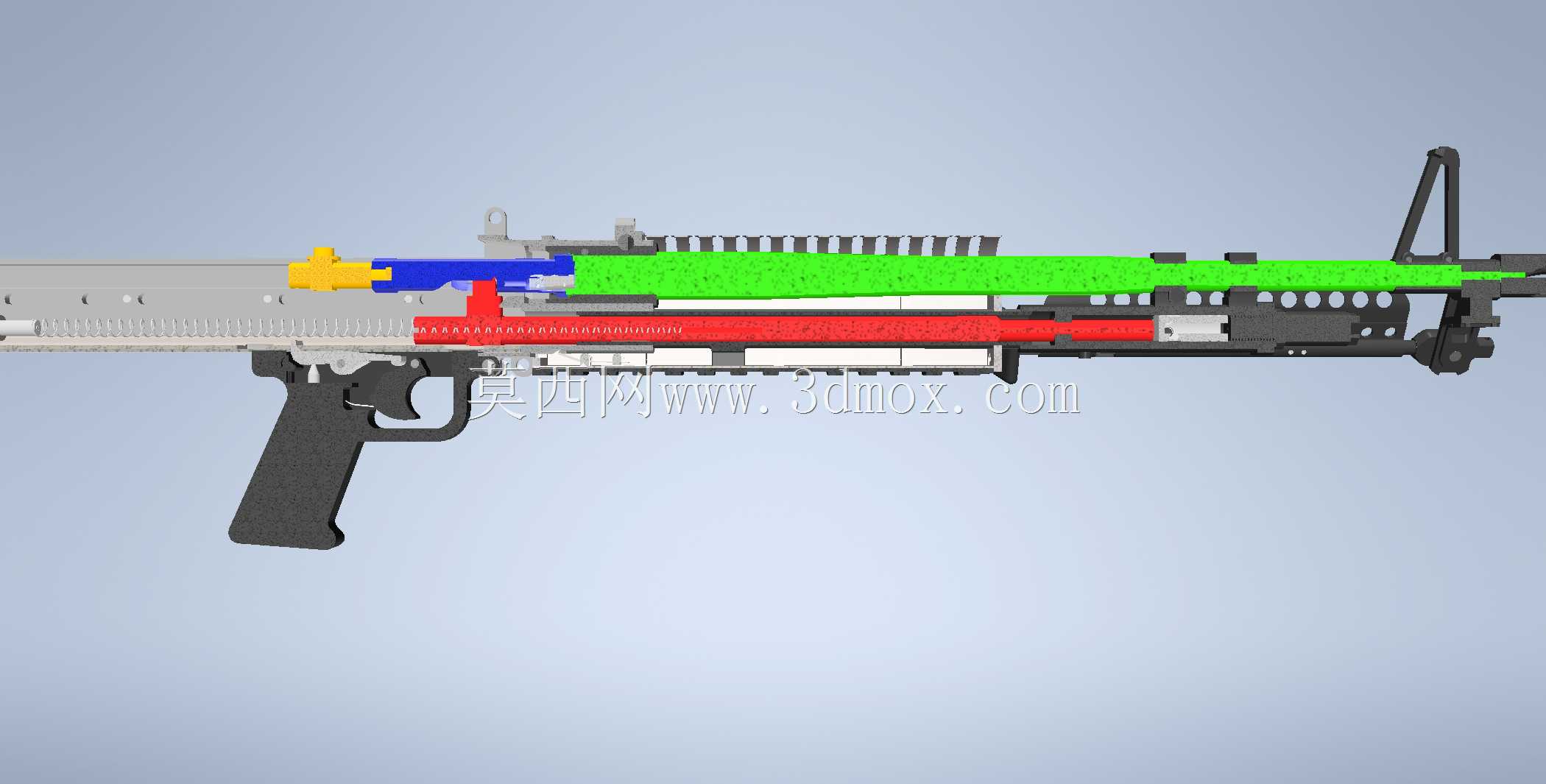

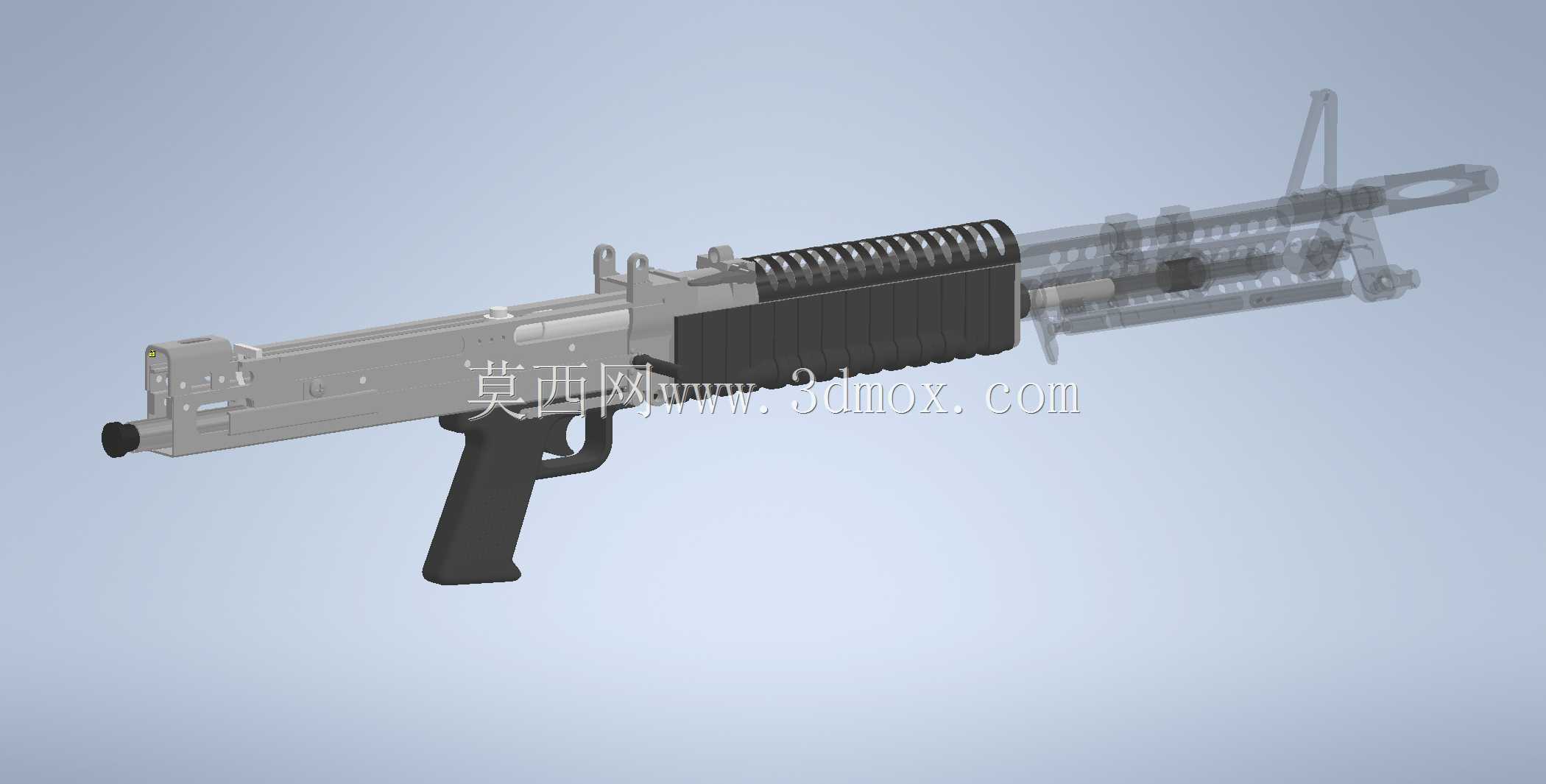

该结构为班组支援类自动武器的核心承载壳体总成，是整枪各功能部件的安装基准，在实际作战场景中承担着自动机运动导向、外部操作部件承载、射击时受力传导分散的核心作用，直接决定枪械连续射击过程中的结构稳定性与部件配合精度。从结构设计逻辑来看，壳体总成采用分段式承载布局，前段护木区域设置有连续散热槽结构，连续射击时枪管传导至壳体的热量可通过散热槽与空气形成对流，避免护木区域温度过高影响射手握持操作，同时护木内侧预留有枪管配合间隙，可适配枪管在高温射击状态下的轴向热伸长量，避免热胀形变导致的部件卡滞。握把组件采用人机工程角度倾斜设计，握持区域的轮廓贴合射手手部自然握持形态，射击时可有效分散后坐力对手掌的冲击，握把内部预留发射机构组件的安装空腔，扳机与发射机构的连接转轴孔位同轴度公差控制在0.02mm以内，保证扳机操作的顺畅性与发射机构动作的可靠性。壳体中段为自动机运动的核心导向腔室，内部加工有与枪机框配合的导向导轨面，导轨面的表面粗糙度控制在Ra1.6以下，可降低自动机往复运动时的摩擦阻力，减少连续射击过程中的部件磨损，延长结构使用寿命；腔室侧壁设置有抛壳窗让位结构，抛壳路径经过反复校核，可保证射击后弹壳顺畅抛出，不会与壳体结构发生干涉。从安装边界来看，壳体前段设置有与枪管节套配合的定位止口，止口端面与壳体导向腔室的轴线垂直度公差不超过0.03mm，保证枪管装配后与自动机运动方向的同轴度，避免弹丸入膛时出现偏磨影响射击精度；壳体后段预留枪托组件的连接接口，接口处设置有定位销孔与锁紧螺纹孔，可实现枪托的快速装配与拆卸，同时保证枪托装配后与枪管轴线的夹角符合人机工程设计要求。设计过程中针对现有同类型结构的常见问题做了优化，调整了缓冲区域的结构强度，在不额外增加整枪重量的前提下提升了壳体尾部的抗冲击能力，可承受连续射击时自动机后坐到位的反复冲击，避免长期使用后出现尾部形变开裂的问题；同时统一了各外露部件的安装孔位尺寸，可适配不同规格的战术附件安装需求，拓展结构的实际使用场景。
