FN FAL自动步枪气塞结构三维数模

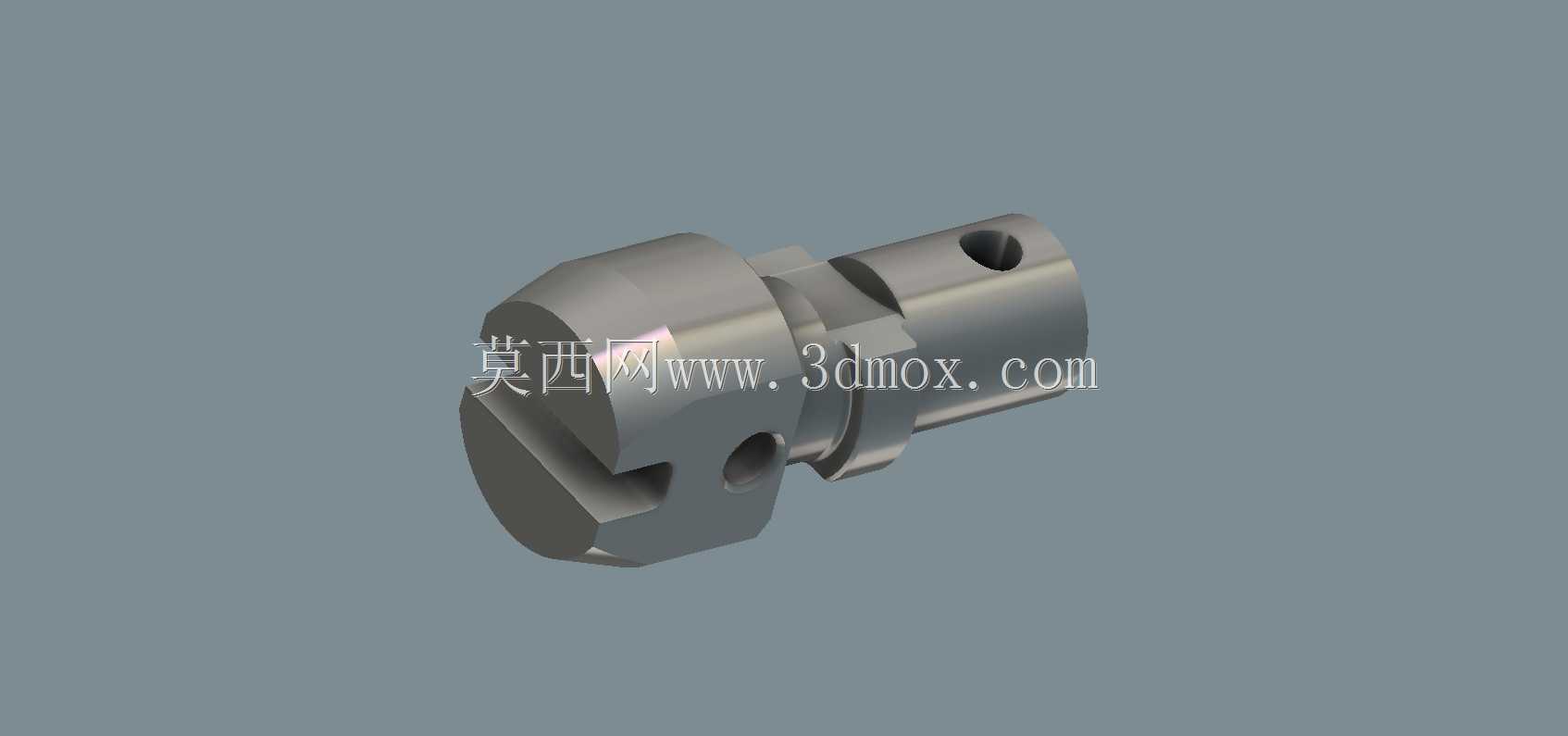

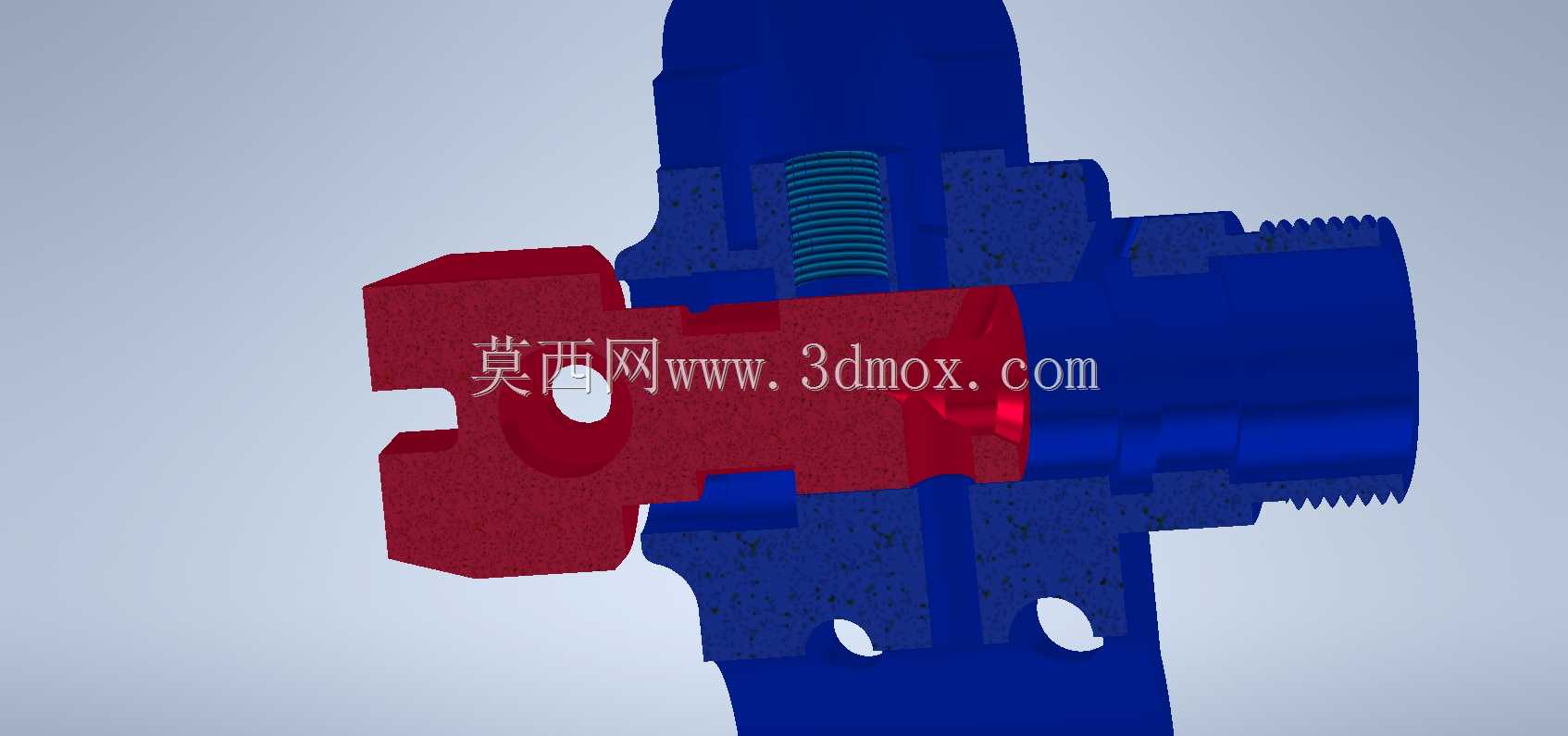

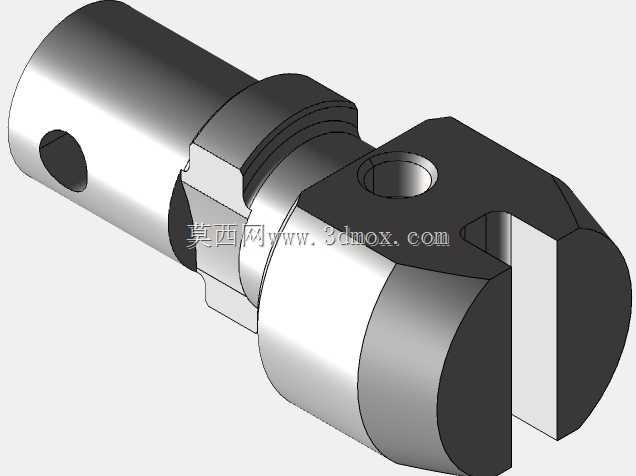

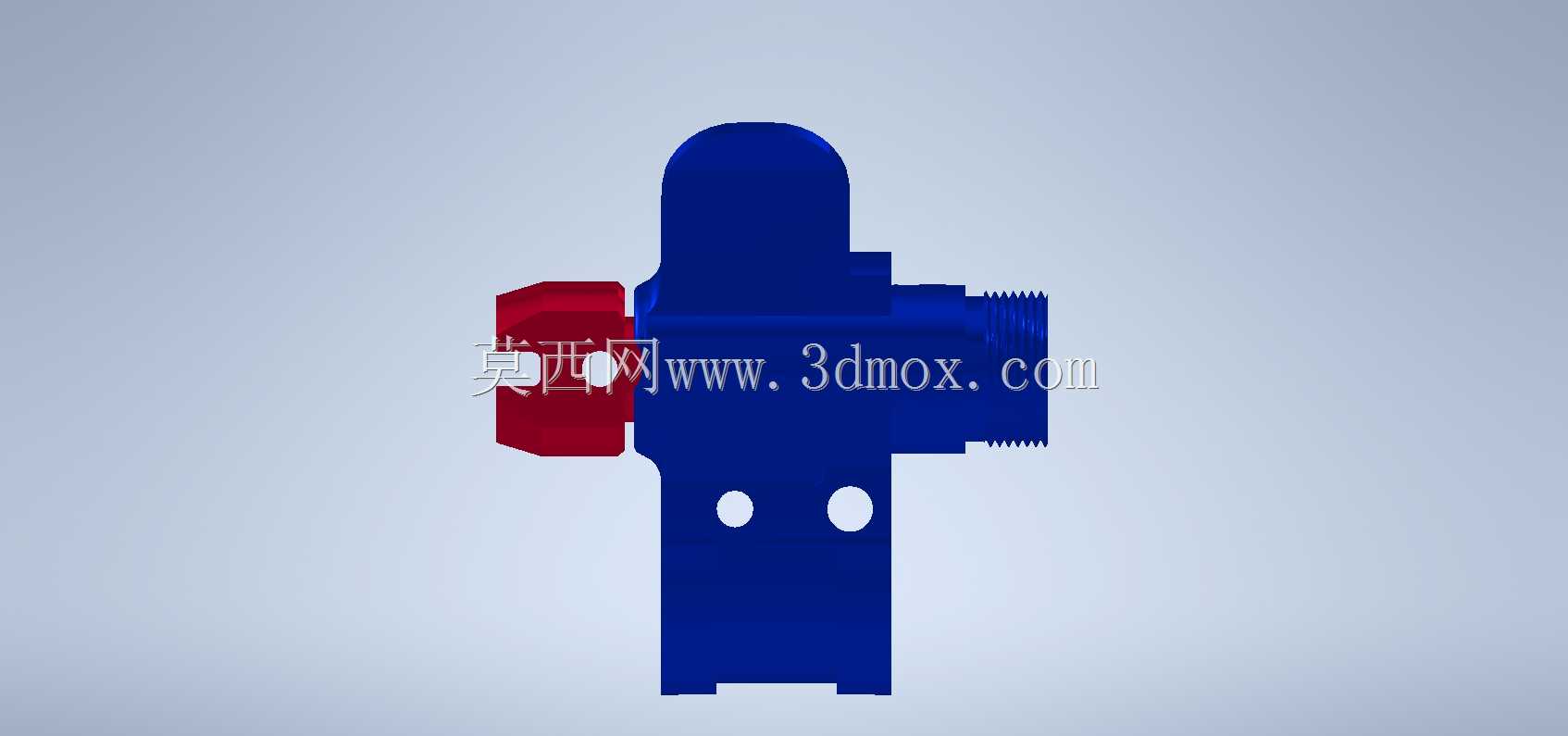

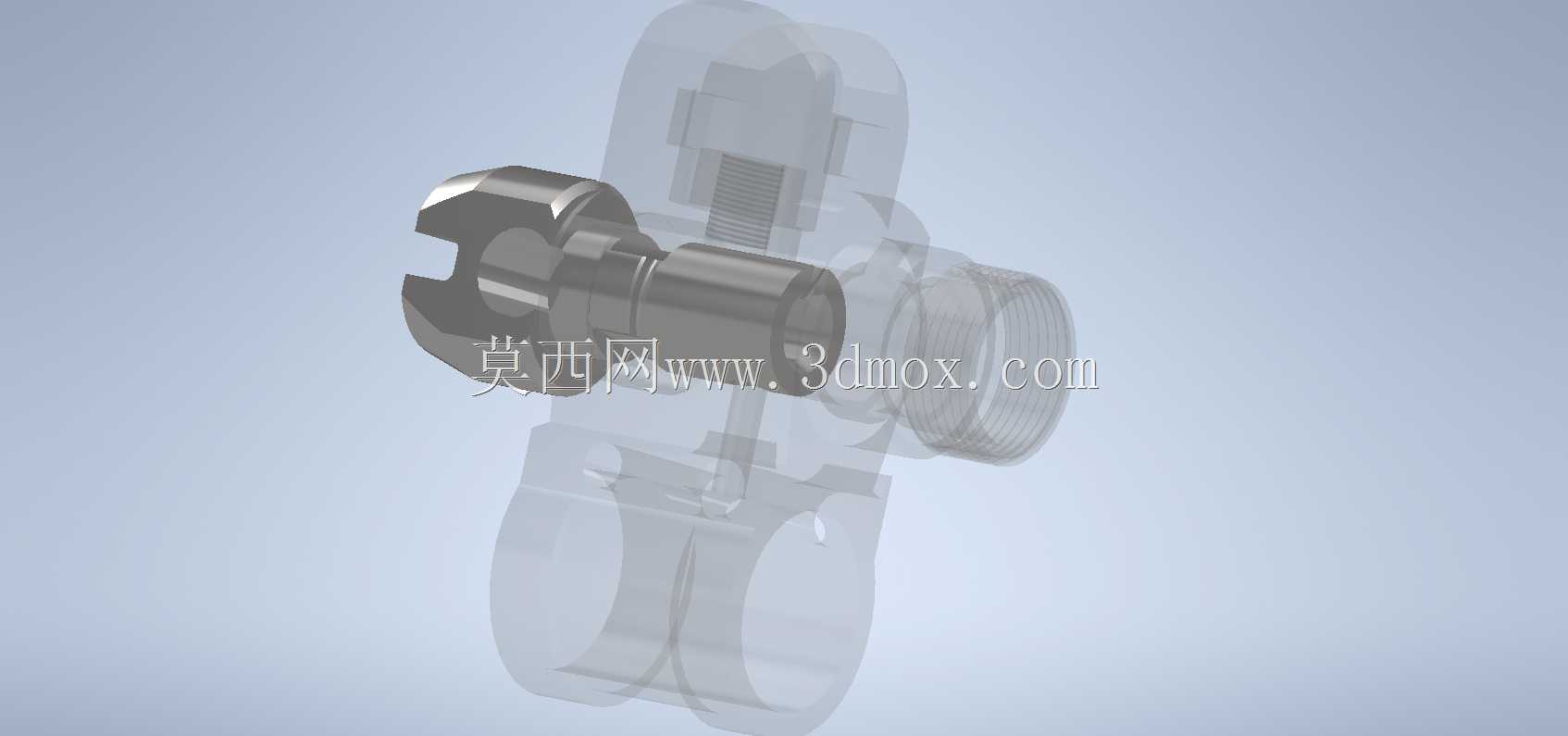

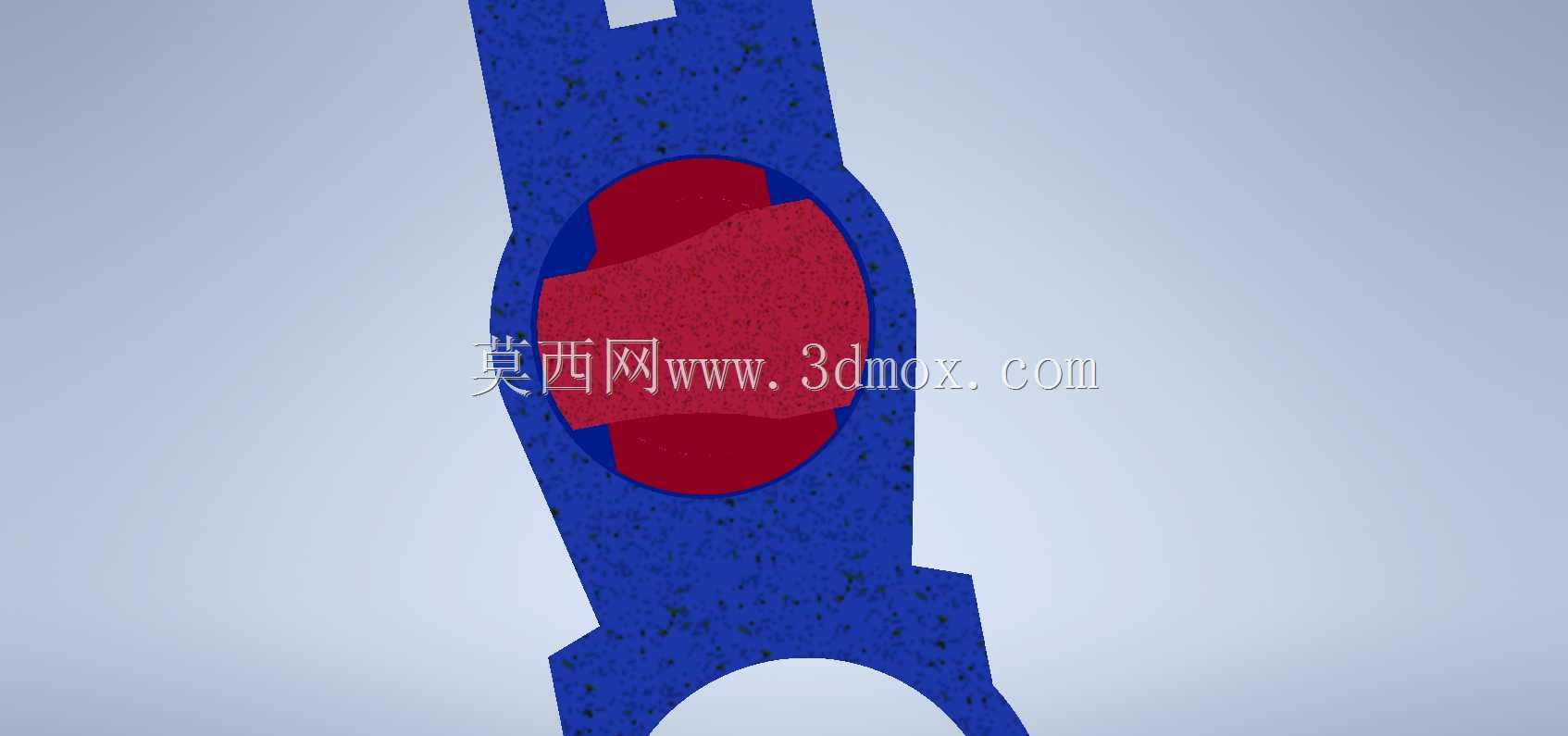

该零件为FN FAL系列自动步枪导气系统中的核心气塞构件，主要应用于步兵制式轻武器的导气式自动循环工作场景，是保障枪械自动机可靠完成后坐、复进循环动作的关键受力部件。在枪械实际击发过程中，弹头经过枪管导气孔位置时，部分高压火药燃气会通过导气孔进入导气装置，气塞构件承担着承接高压燃气推力、将燃气动能传递给活塞杆，进而推动枪机框完成开锁、抽壳、供弹、闭锁等一系列自动动作的核心作用，其结构精度直接决定了枪械在不同环境下的射击可靠性与动作稳定性。从功能特性来看，该气塞采用适配FN FAL导气结构的专属构型，头部设置有与活塞杆配合的卡槽结构，能够保证燃气推力的同轴传递，避免动作过程中出现偏磨卡滞；杆身设置有径向贯通的定位销孔，用于实现气塞在导气箍内的轴向定位，防止射击过程中受燃气冲击出现窜动移位；构件表面的阶梯轴结构与导气箍内壁形成精密配合间隙，既能够保证高压燃气的密封效果，减少燃气能量泄漏，又能为气塞的往复动作提供稳定的导向支撑，避免动作过程中出现歪斜卡滞。在设计思路层面，该气塞的结构完全匹配FN FAL步枪的导气系统安装边界，整体采用同轴阶梯轴构型，头部开槽结构适配早期T48试验型步枪的活塞杆连接尺寸，能够直接替换对应型号枪械的原有气塞构件，无需对导气箍、活塞杆等周边配套零件进行二次修配加工；设计过程中充分考虑了枪械射击时的高温高压工况，所有受力转角位置均设置有合理的工艺圆角，避免应力集中导致的零件开裂失效，配合面的尺寸公差按照轻武器零件的精密配合要求设定，能够在-40℃到60℃的极端环境温度区间内保持稳定的动作可靠性，不会因材料热胀冷缩出现配合过紧卡滞或者间隙过大漏气的问题。从外形尺寸与安装边界来看，该气塞整体为轴向回转类零件，最大外径适配FN FAL步枪导气箍的内孔安装尺寸，整体轴向长度完全匹配导气箍的内部安装空间，头部开槽的宽度与深度适配对应活塞杆的连接凸榫尺寸，径向销孔的位置与导气箍上的定位销孔完全同轴，安装时仅需将气塞沿导气箍轴向推入到位，穿入定位销即可完成固定，装配流程简单便捷，日常维护拆解时也无需专用工具即可快速取出清理，能够满足野战环境下的日常维护保养需求。该气塞的结构设计充分兼顾了动作可靠性、装配便捷性与环境适应性，能够在沙尘、泥水等恶劣作战环境下保持稳定的工作状态，有效避免因导气部件故障导致的枪械停射问题，保障轻武器在实战场景下的作战效能。
