燧发枪造型橡皮筋发射玩具结构设计

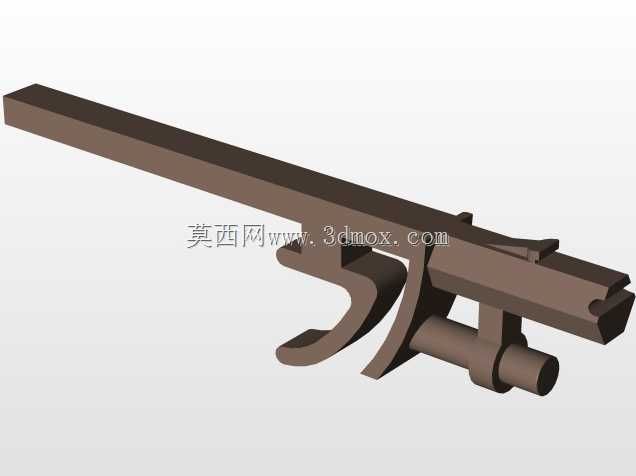

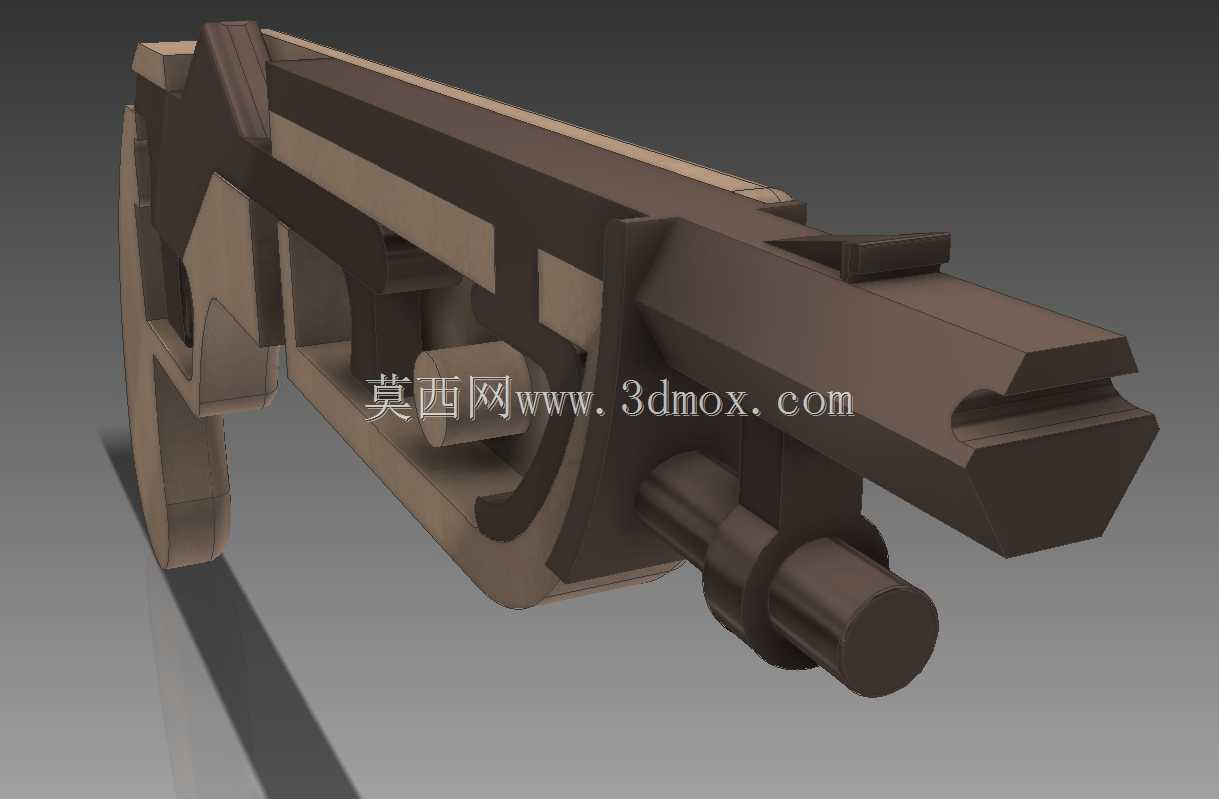

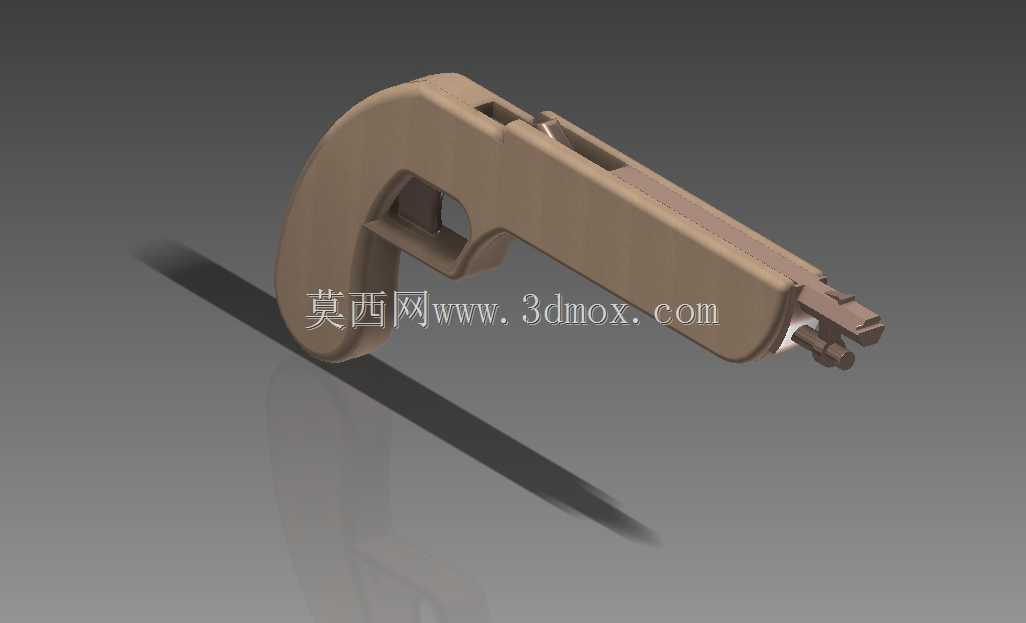

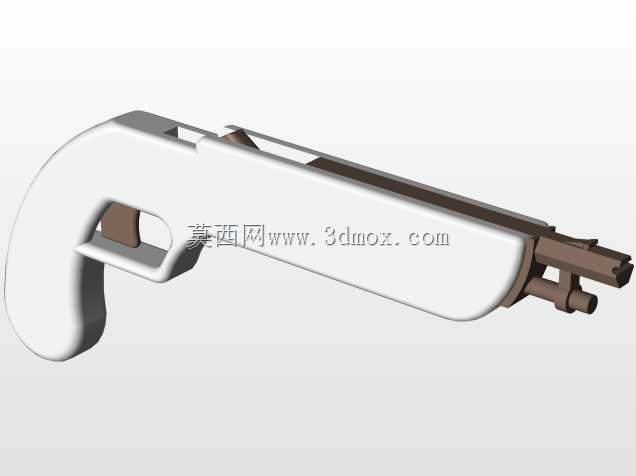

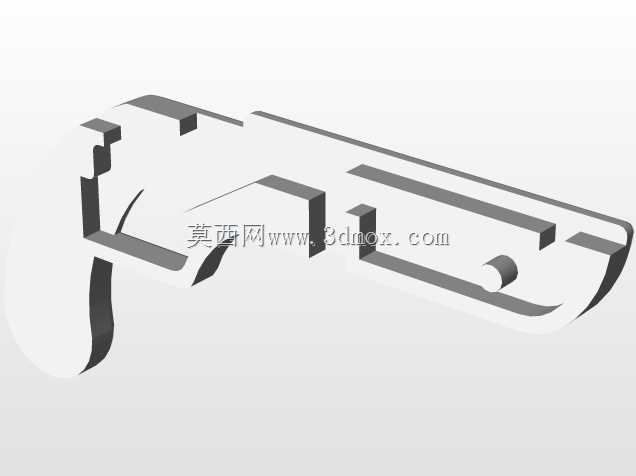

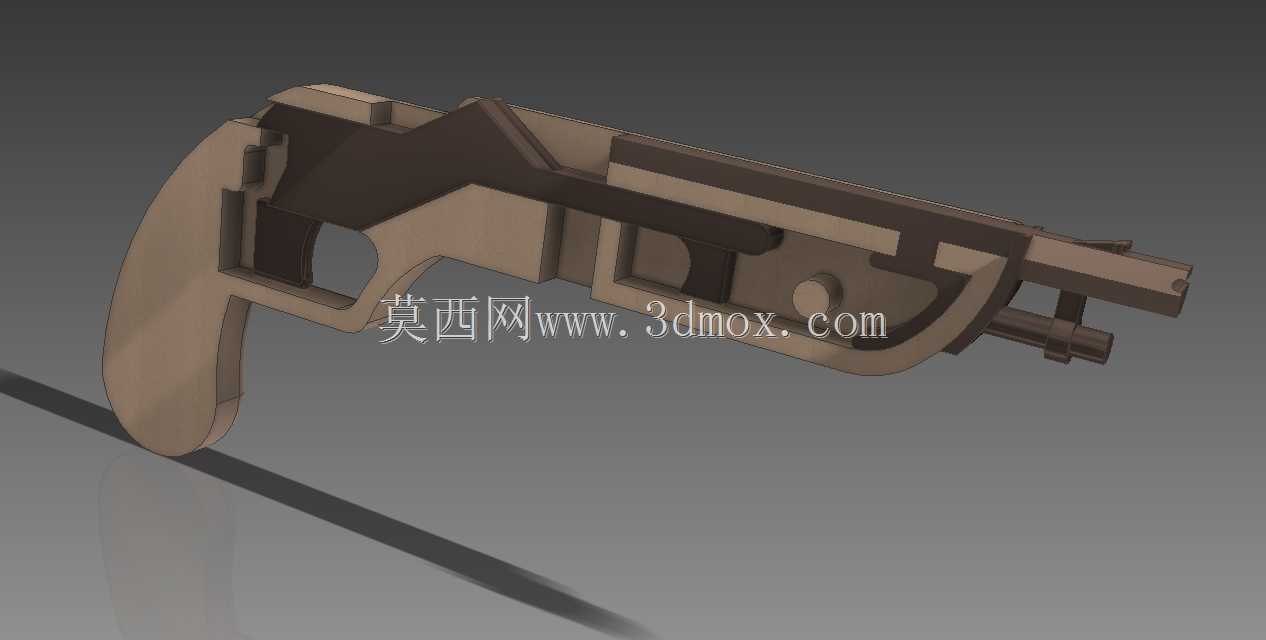

这款仿燧发手枪造型的橡皮筋发射装置，核心定位是面向手工制作、3D打印爱好者的趣味机械结构作品，同时也可作为机械原理入门教学的演示载体，帮助初学者理解扳机联动、弹性势能释放的基础机械逻辑。从结构设计逻辑来看，整体采用分体式外壳拼接思路，枪身主体分为左右对称的两部分壳体，既降低了单件打印或手工切割的加工难度，也为内部的扳机、击发联动件预留了充足的安装空间，装配时仅需通过定位卡扣或少量紧固件即可完成壳体合模，不需要复杂的工装辅助。击发结构的设计充分考虑了手工制作的容错性，扳机与阻铁采用一体化联动杠杆设计，没有冗余的传动零件，扣动扳机时阻铁同步释放挂住的橡皮筋，依靠橡皮筋自身的弹性势能完成发射动作，传动路径短，卡滞风险低，即使是没有机械装配经验的爱好者，也能快速完成组装调试。外形设计上还原了燧发手枪的经典轮廓，包括枪管段的阶梯造型、扳机护圈的弧形过渡、枪托的握持弧度，都做了等比例的简化适配，整体尺寸控制在单手握持的舒适范围内，枪管长度不超过180mm，枪身总高度控制在120mm以内，握持段的厚度设置为28mm，符合成年人手掌的握持尺寸边界，不会因为尺寸过大导致握持不适，也不会因为尺寸过小造成内部零件安装空间不足。枪身前端的外壳预留了橡皮筋的挂载槽位，使用时需要使用者自行将橡皮筋挂载在前端挂点与后部阻铁之间，扣动扳机即可完成发射，这个设计既简化了结构本身的零件数量，也让使用者可以根据自身需求更换不同拉力规格的橡皮筋，调整发射的力度。从应用场景来看，除了作为个人手工制作的趣味摆件，该结构也可用于青少年科创实践课程，通过组装调试过程，直观展示杠杆原理、弹性势能转换的基础物理知识，所有外露的结构边缘都做了圆角过渡处理，没有尖锐棱角，日常把玩时不会造成划伤，整体结构没有采用金属弹性零件，全部依靠橡皮筋提供动力，安全风险极低。在安装边界的设计上，内部联动件的转动轴位置都预留了0.2mm的装配间隙，无论是采用3D打印制作PLA材质零件，还是采用木板、亚克力板切割制作零件，都能保证转动件的活动顺畅，不需要额外做打磨修整，壳体上的定位柱尺寸统一为3mm直径，适配市面上常见的M3紧固件或者普通胶水粘接的装配需求，不需要特殊规格的连接件即可完成组装。
