水平式快速夹具肘夹压紧装置

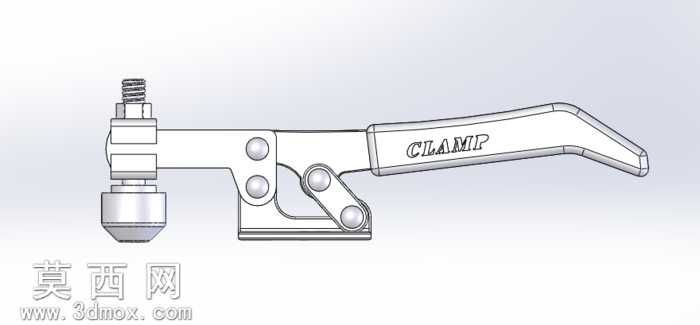

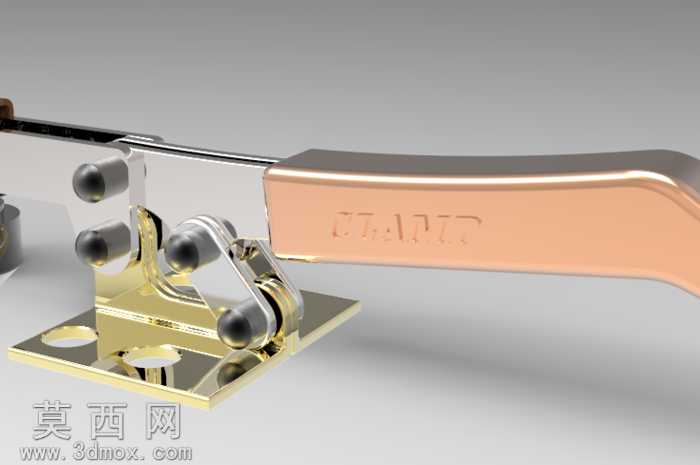

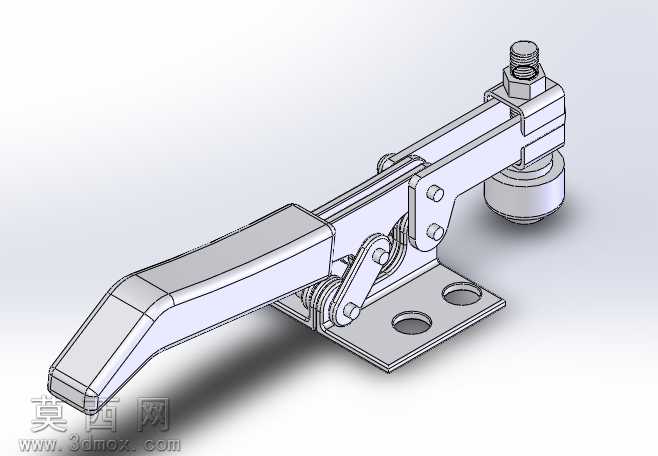

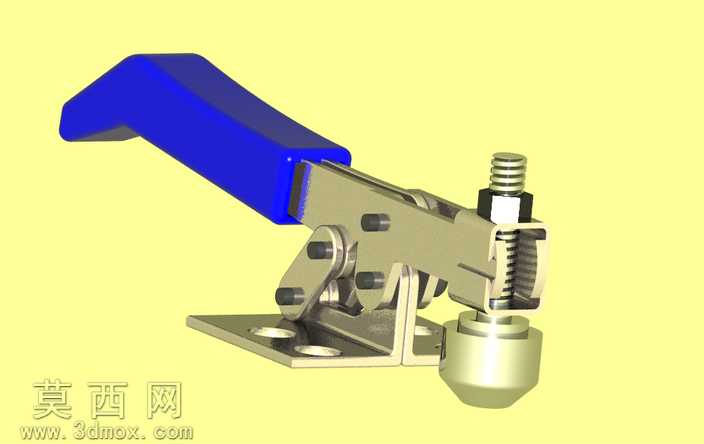

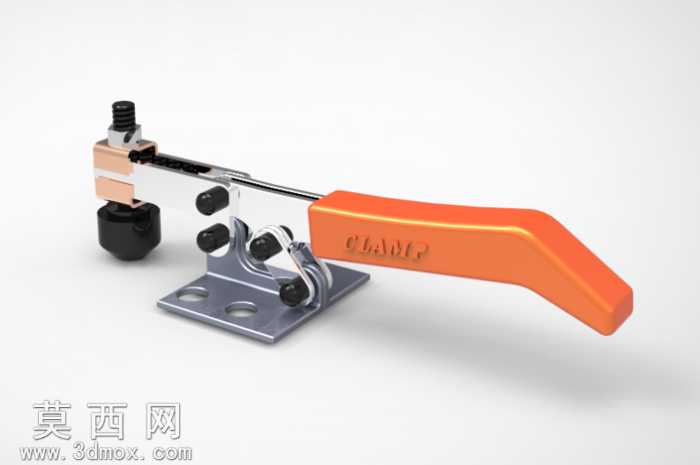

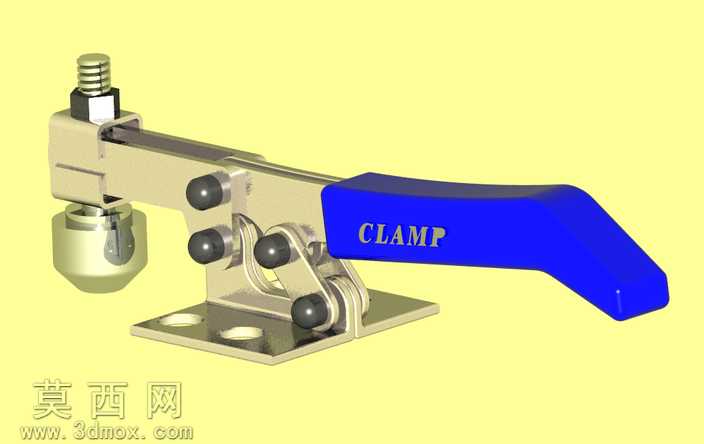

本作品为手动水平式快速压紧夹具的三维建模作品，建模过程中严格遵循机械加工零件的实际尺寸比例，对夹具的各个组成部件进行了精细化的特征构建。首先从底座部分开始建模，通过草图绘制底座的安装轮廓，拉伸生成带安装孔的底座基体，对安装孔进行沉头孔特征处理，还原实际五金件的安装适配结构，底座的弯折支撑部位通过钣金特征或者实体拉伸切除结合圆角处理，还原冲压五金件的边角过渡特征，保证结构强度的同时符合实际加工工艺。接下来构建连杆传动机构部分，对各个铰接销轴、连接片分别进行独立建模，销轴部分添加同轴度配合的装配基准，连接片的铰接孔位置严格按照肘节机构的死点锁紧原理进行尺寸定位，保证夹具在压紧状态下能够形成稳定的力学锁止结构，不会因为受反作用力出现松脱。手柄部分采用曲面建模方式，先绘制手柄的握持轮廓曲线，通过放样、拉伸结合圆角倒角处理，还原橙色包胶手柄的人体工学握持弧度，手柄表面的标识字样采用包覆特征进行制作，还原实物的标识细节。压头部分构建了可调节的螺杆结构，螺杆添加真实的螺纹特征，搭配橡胶压头部件，压头采用橡胶材质的外观设置，避免压紧工件时刮伤工件表面。装配过程中按照实际夹具的装配顺序添加配合关系，各个铰接部位添加同轴配合与间隙预留，还原夹具实际开合过程中的运动轨迹，手柄下压到锁止位置时的限位结构也做了精准的限位配合，保证开合动作的行程与实物一致。渲染阶段对不同部件赋予对应的材质属性，金属冲压件、机加工件赋予磨砂镀锌金属材质，呈现银灰色金属质感，手柄部分赋予橙色哑光塑料与软胶结合的材质，压头橡胶部分赋予黑色哑光橡胶材质，底座部分添加轻微的使用磨损质感提升真实感，场景采用柔和的工作室光照，突出夹具的结构轮廓与材质差异，清晰展示各个部件的装配关系与结构特点，完整呈现这类快速夹具的锁紧结构与工作形态，可用于工装设计参考、机械结构教学演示等场景。
