可更换滤芯式FDM3D打印防护面罩结构

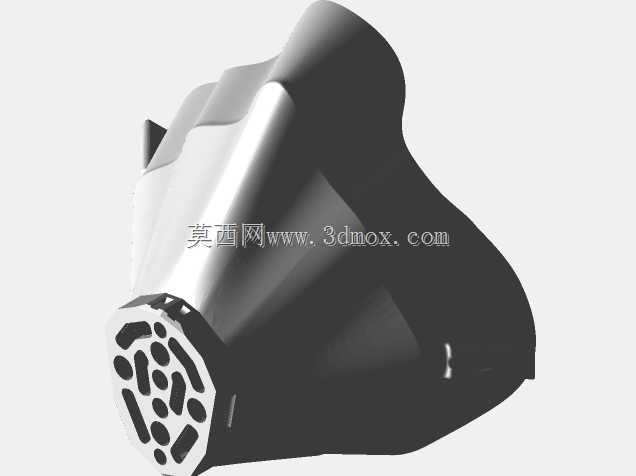

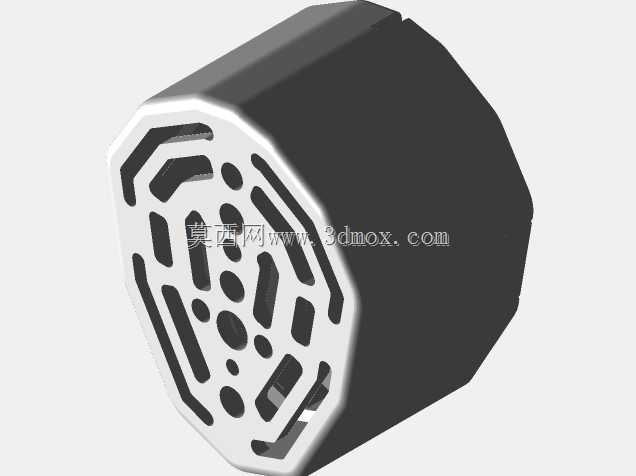

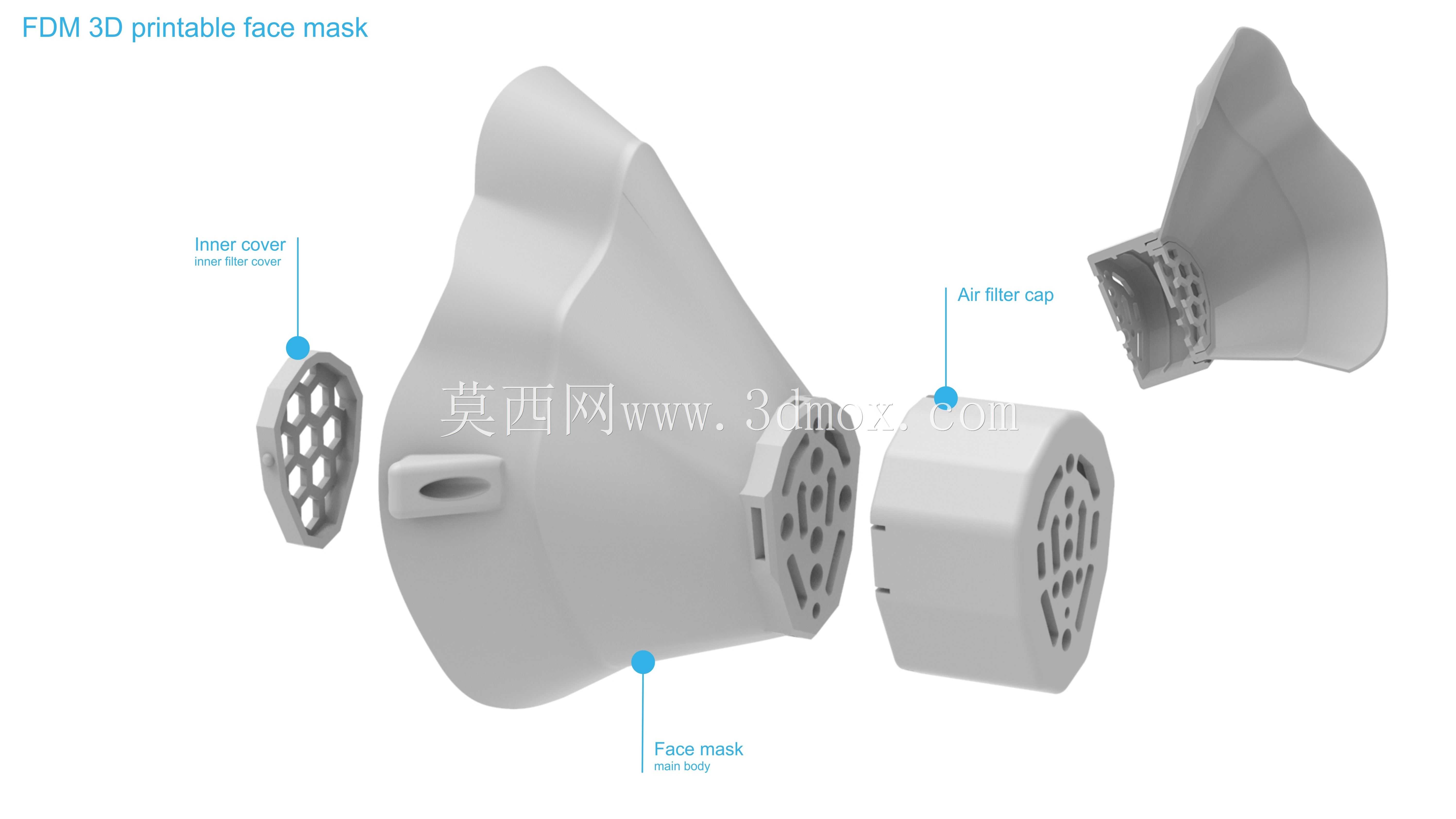

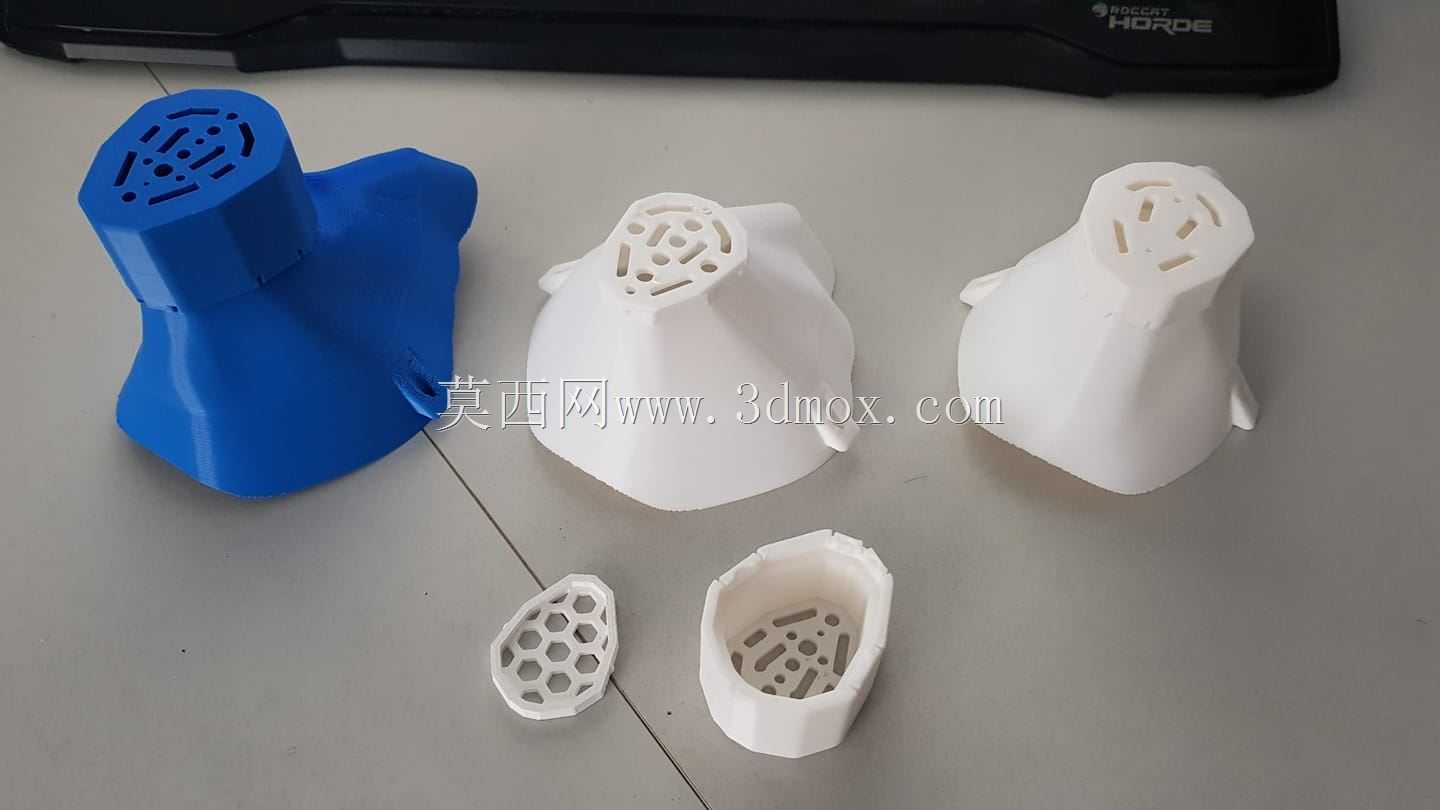

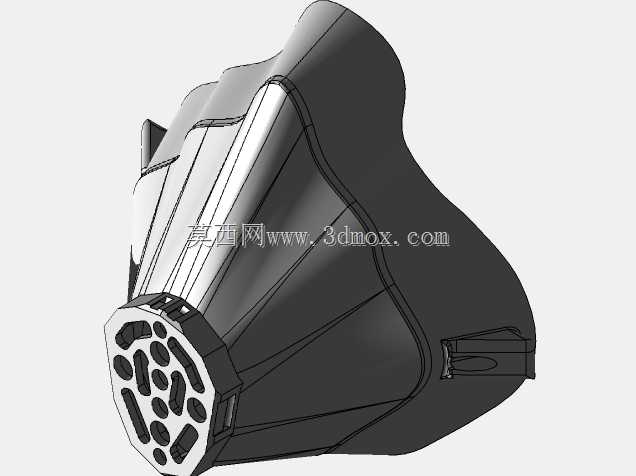

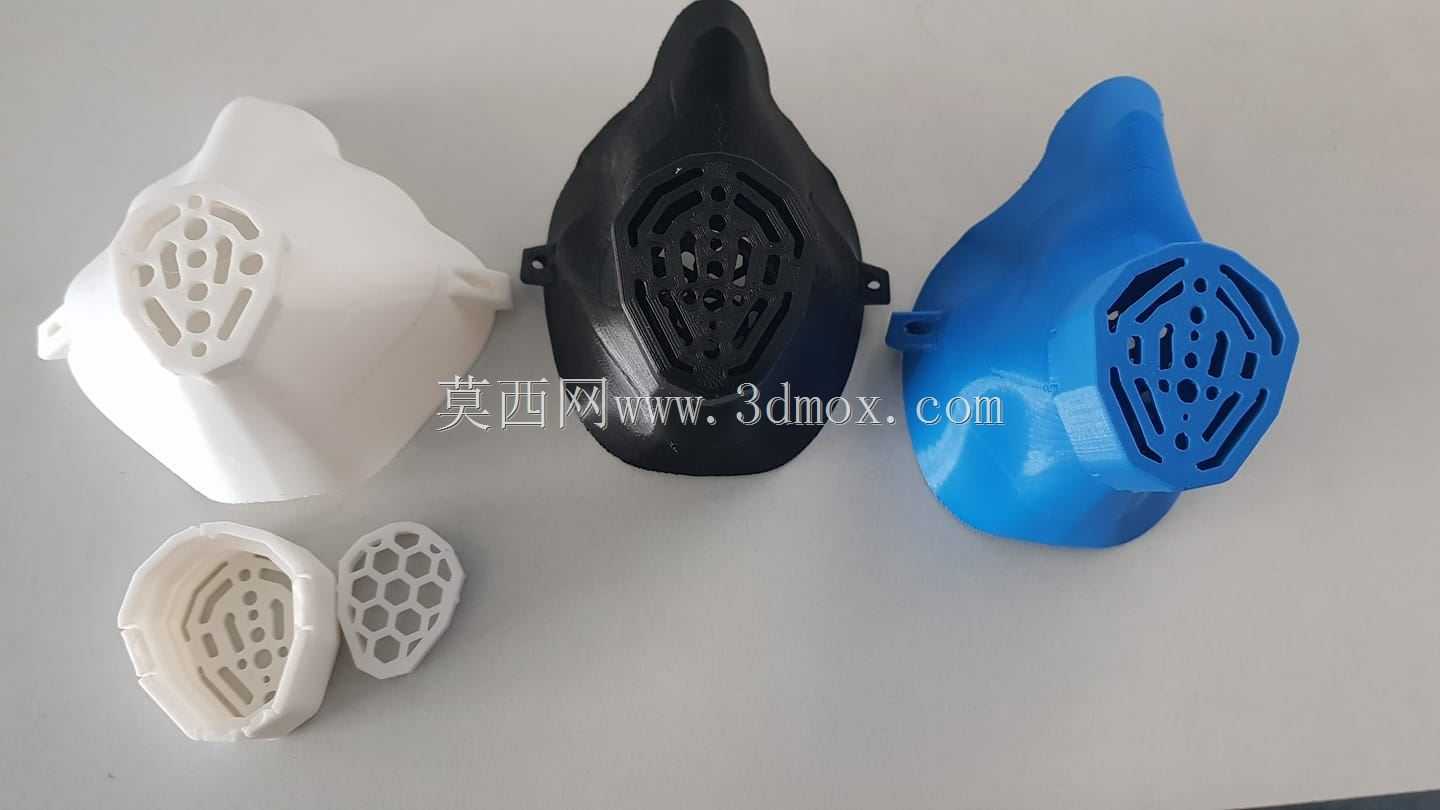

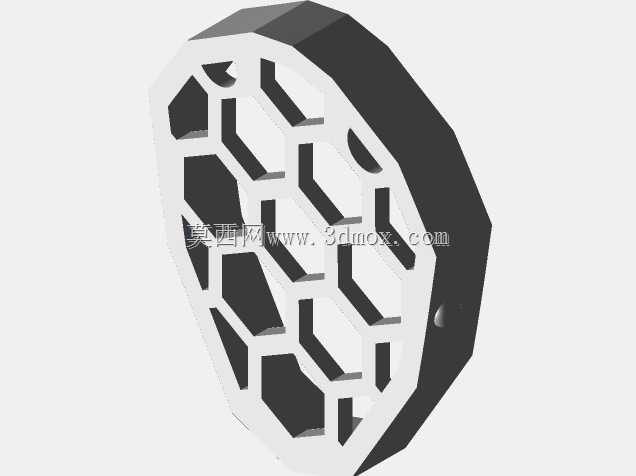

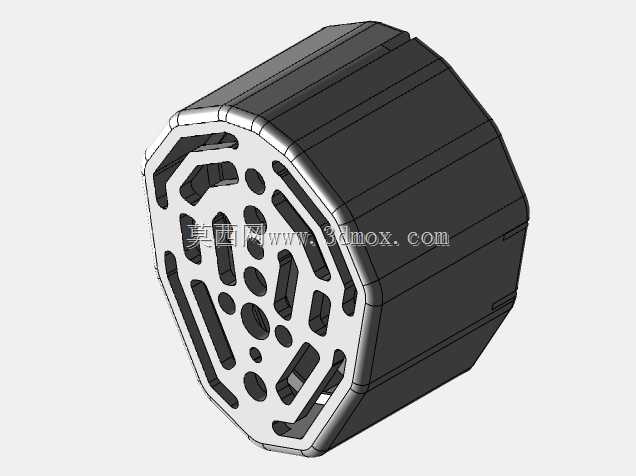

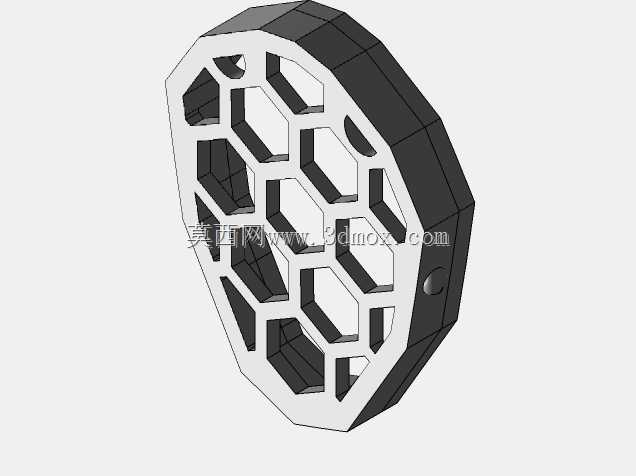

这款可3D打印的防护面罩，核心适配FDM熔融沉积成型工艺制作，主要面向应急防疫场景下的个人呼吸防护需求，可在常规桌面级FDM设备上完成生产，无需额外支撑结构或复杂后处理工序，适合小批量快速制作补给。从结构设计来看，整体采用分体式模块化布局，分为面罩主体、内侧压盖、滤芯端盖三个核心部件，各部件通过卡扣结构实现无紧固件装配，打印完成后仅需简单修整飞边即可完成组装，大幅降低应急场景下的装配门槛。面罩主体的贴合面采用人体面部曲面拟合设计，边缘做了圆弧过渡处理，打印完成后可通过热风短时加热边缘调整贴合弧度，适配不同脸型的密封需求，避免硬质材料直接压迫面部造成压痕，同时保证佩戴时的边缘密封性，减少未过滤空气直接进入呼吸区的概率。滤芯安装位设置在面罩主体的侧部呼吸区域，采用格栅式镂空结构，既保证足够的通气面积降低呼吸阻力，又能对过滤材料形成有效支撑，避免吸气时过滤材料贴附在通气孔上影响进气效率；内侧压盖用于压紧过滤材料，边缘设置定位卡扣，与面罩主体的卡槽配合后可牢牢固定滤材，更换滤材时仅需掰开卡扣即可完成操作，无需额外工具。滤芯端盖同样采用格栅镂空设计，与内侧压盖配合形成滤材的夹持空间，可根据需求裁剪适配尺寸的过滤材料放置在两层格栅之间，适配多种常见的过滤材质，无需定制专用滤材，提升了应急场景下的材料适配性。从安装边界来看，面罩主体的整体轮廓贴合人体面部中下部区域，覆盖口鼻及下颌部位，边缘延伸至脸颊两侧，佩戴时可搭配耳挂或绑带固定，预留的绑带安装孔位设置在面罩两侧的凸起结构上，孔位尺寸适配常规的弹性绑带，无需额外定制固定配件。设计过程中充分考虑FDM打印的工艺特性，所有部件的壁厚均设置在1.5mm-2mm区间，既保证结构强度避免佩戴时发生断裂，又能减少打印耗材用量、缩短打印时长，所有转角位置均做了圆角处理，避免打印过程中出现应力集中导致的层间开裂问题，同时提升佩戴时的触感舒适度。各部件的配合间隙预留0.2mm的打印公差，适配不同FDM设备的打印精度误差，避免出现装配过紧或松动的问题，即使是精度稍差的入门级3D打印机，也能顺利完成各部件的组装使用。
