车床快换式多工位装夹刀架结构模型

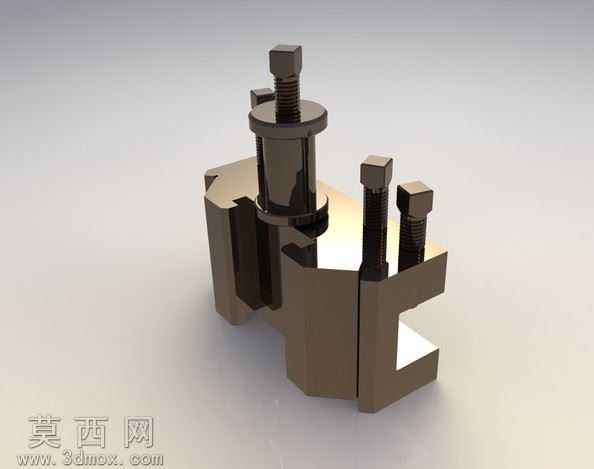

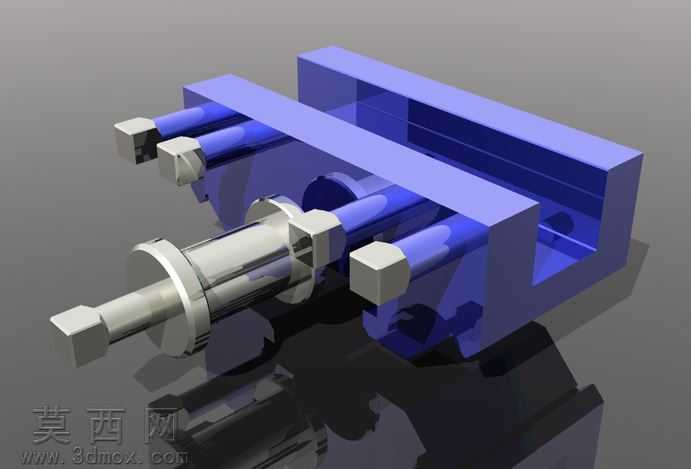

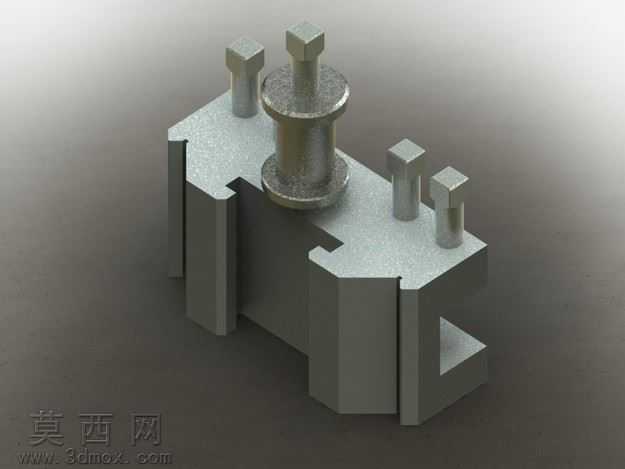

本模型为车床配套使用的快换式多工位刀架结构，整体采用三维参数化建模方式完成，建模过程中严格遵循机械加工装配的公差配合逻辑，对刀架的基座主体、定位凸台、锁紧螺栓、刀具安装位等核心结构均做了1:1等比例还原，完整复刻了实际刀架的装配关系与功能特征。模型渲染阶段采用了金属磨砂材质模拟刀架主体的铸铁基体质感，对锁紧螺栓等外露标准件做了镀锌金属材质的区分处理，通过环境光遮蔽、漫反射光影调整，清晰呈现出刀架各部件的棱角、卡槽与装配间隙，让整体视觉效果贴近真实机加工车间内的实物刀架状态。从结构设计来看，该刀架基座采用凹形导向卡槽结构，可与车床中拖板的定位导轨精准配合，保证刀架进给过程中的位置精度；基座上方设置多组独立刀具安装位，每个安装位配套对应的锁紧定位柱，可同时装夹多把不同加工用途的车刀，无需反复拆卸更换刀具即可通过刀架换位完成外圆车削、端面切削、切槽、倒角等多工序加工，大幅缩短车床加工的换刀辅助时间。建模过程中对刀架的锁紧机构做了细节还原，中心位置的主锁紧件可实现刀架换位后的整体锁止，各工位的辅助定位柱可保证单把刀具的装夹刚性，避免切削过程中出现刀具颤振、位移的问题；同时对刀架各部件的过渡圆角、安装沉孔、退刀槽等工艺结构均做了完整呈现，确保模型可直接用于装配干涉校验、加工工艺模拟、机床教学演示等场景。设计思路上围绕车床加工的实际使用需求，在保证刀架整体结构刚性的前提下优化了各工位的布局间距，避免相邻刀具在加工过程中出现碰撞干涉，同时简化了不必要的冗余结构，让刀架整体造型紧凑，换位操作路径顺畅，符合普通卧式车床的刀架安装尺寸与使用习惯，能够适配多数常规型号卧式车床的装夹需求。
