多安装凸台法兰式机械壳体零件设计

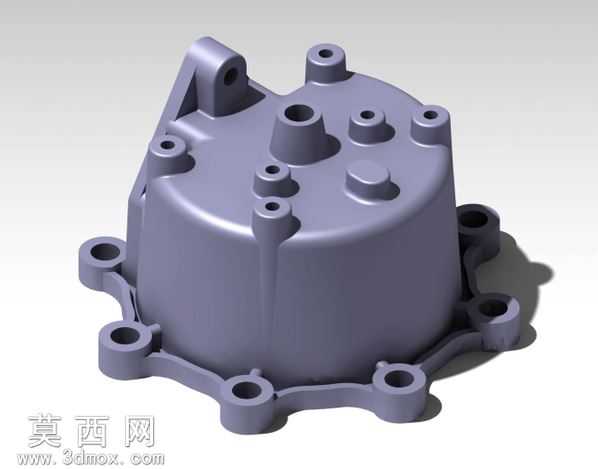

本零件为机械设备配套的密封承载壳体部件，整体采用三维参数化建模方式完成全流程设计，建模过程中以功能需求为核心导向，先完成主体腔体的回转基础特征搭建，再逐步叠加外部安装结构与功能接口。主体腔体为类圆柱回转结构，壁厚经过均匀化处理，既保证壳体整体结构强度满足内部元件承载防护需求，又避免壁厚不均导致的成型应力集中问题，腔体边缘做了平滑过渡圆角处理，消除锐边应力集中点的同时提升零件装配安全性。底部采用一体化延伸的法兰安装结构，法兰沿周向均匀分布多个带通孔的安装耳座，每个耳座的安装孔位置经过同轴度公差校验，孔位周边做了局部加厚凸台处理，提升螺栓锁紧时的结构抗压强度，避免安装锁紧过程中法兰边缘出现开裂变形问题，法兰与主体腔体衔接处做了渐变过渡结构，分散装配受力。壳体顶面根据功能需求分布了多组不同直径的柱状凸台，凸台内部预留对应规格的安装孔位，分别用于不同管路、外接元件的定位安装，每个凸台高度根据外接元件的装配间隙要求做差异化设计，凸台与顶面衔接处均设置工艺圆角，既提升结构强度，也优化后续加工的走刀路径。建模完成后通过渲染模块赋予零件哑光金属质感材质，模拟铸铝或工程塑料的实际外观效果，渲染时采用柔和侧光照明，清晰呈现各凸台、安装孔、法兰结构的轮廓层次与空间位置关系，直观展示零件的结构细节。设计过程中对所有安装孔位的中心距、凸台高度、法兰平面度等关键尺寸做了参数化关联，后续若需适配不同规格的配套元件，仅需修改对应参数即可快速完成模型迭代，大幅提升设计调整效率。整体结构无内部冗余结构，所有外部特征均服务于安装定位、密封防护、元件承载的核心功能，各结构之间衔接流畅，既满足机械装配的精度要求，也兼顾了加工制造的工艺可行性，可直接用于后续的工程图导出、加工仿真或装配模拟环节。
