半透明带凸点iPhone保护壳三维设计

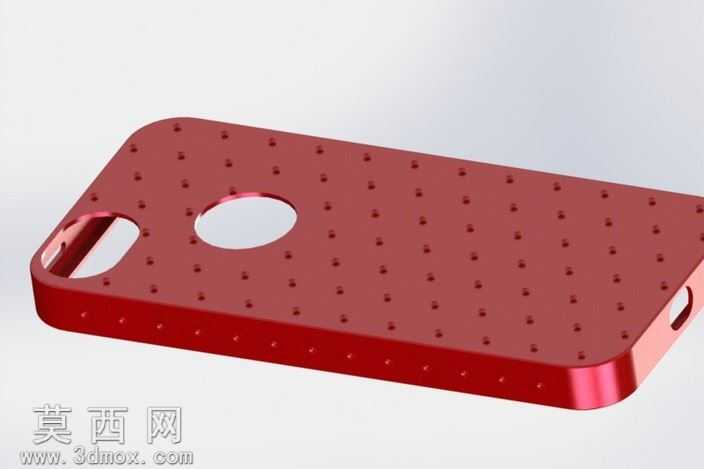

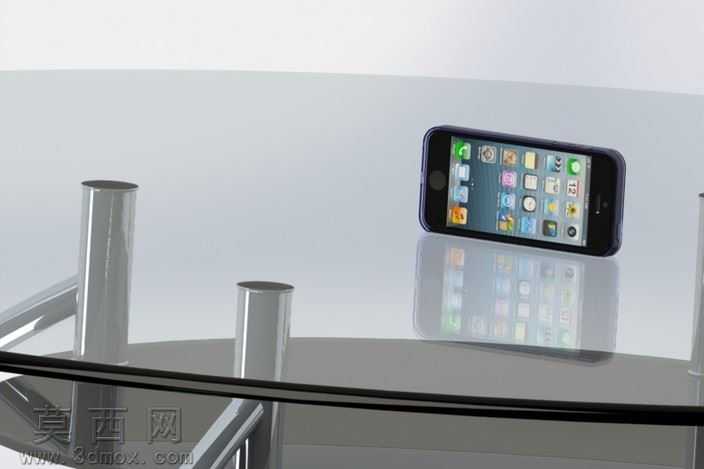

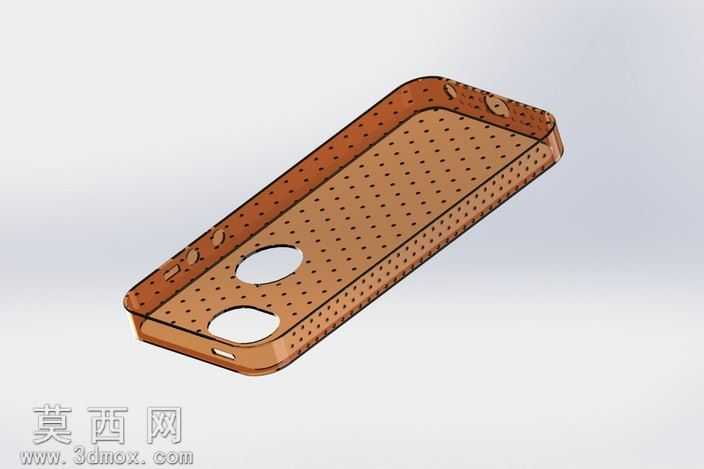

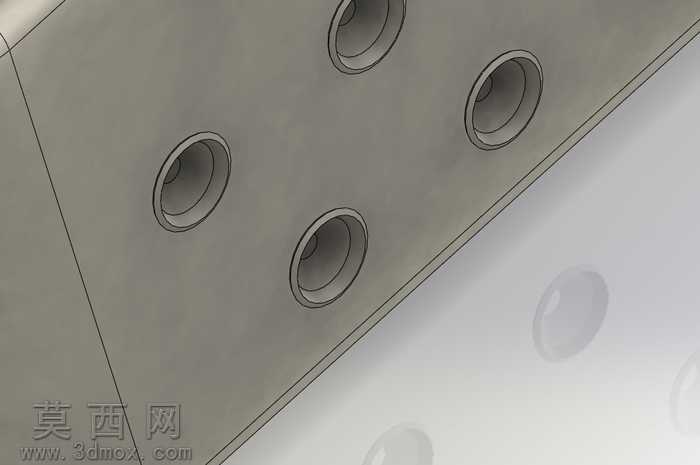

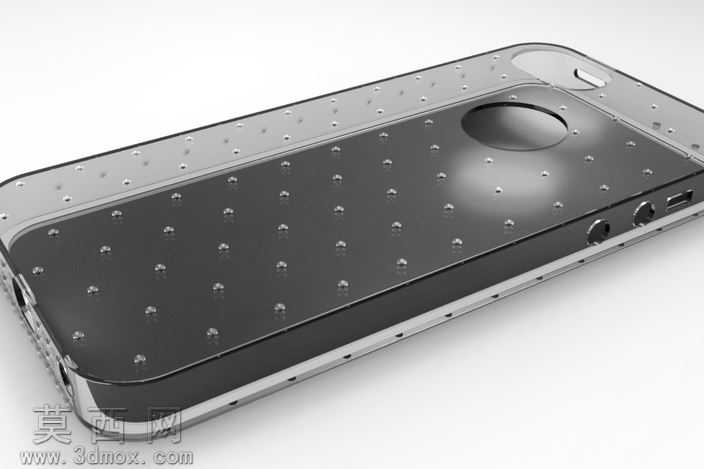

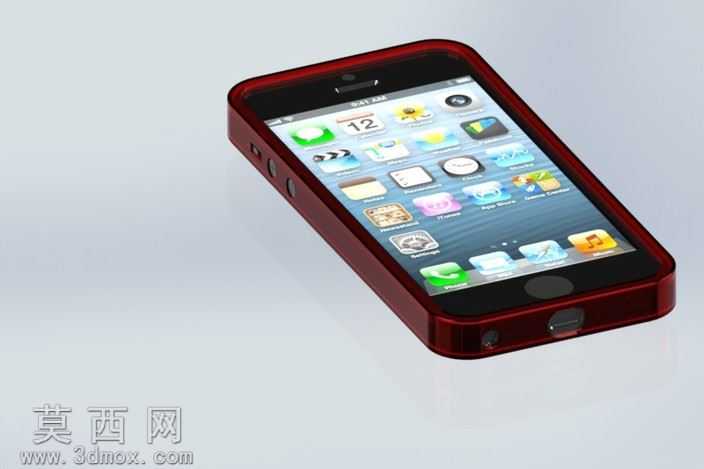

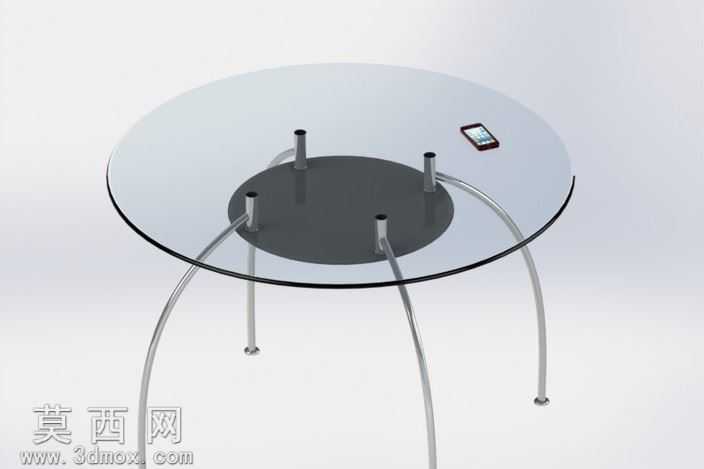

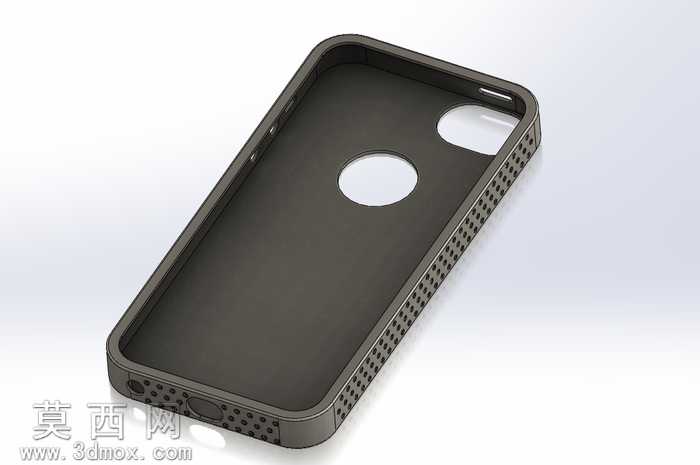

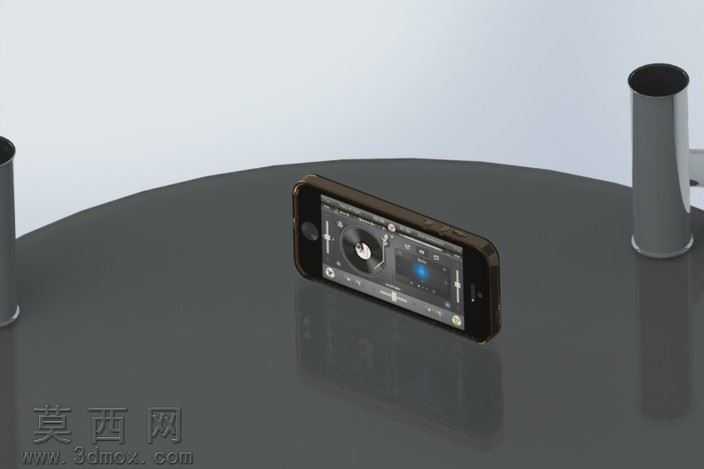

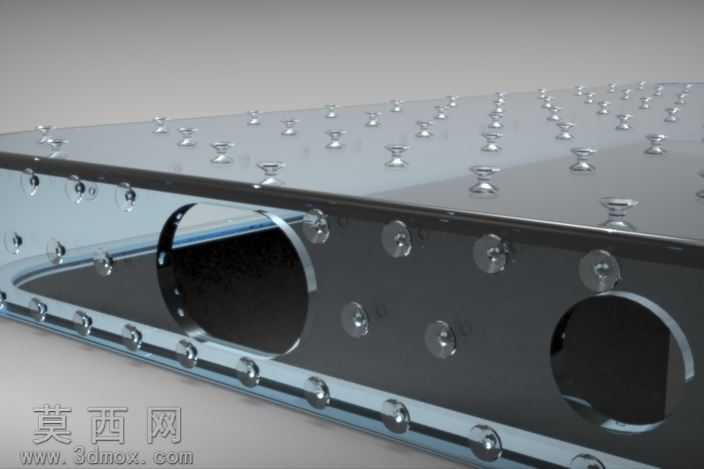

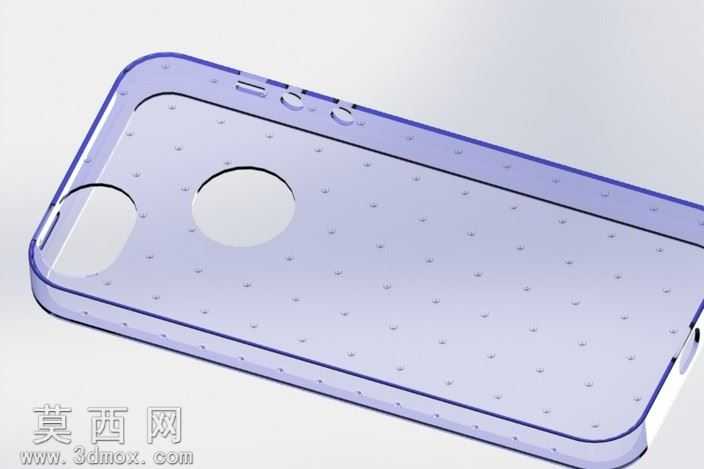

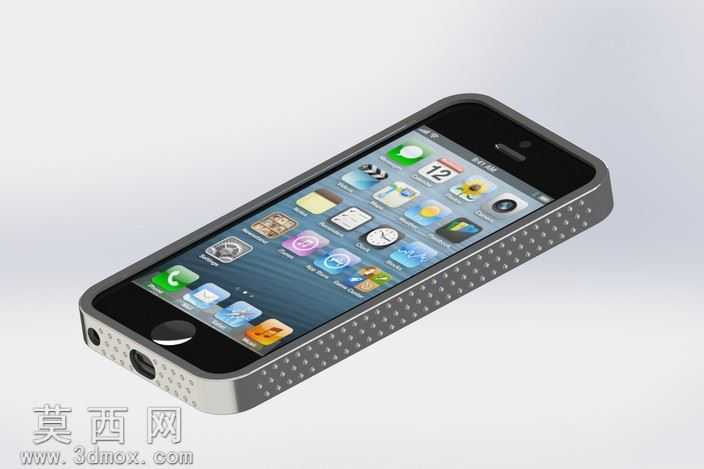

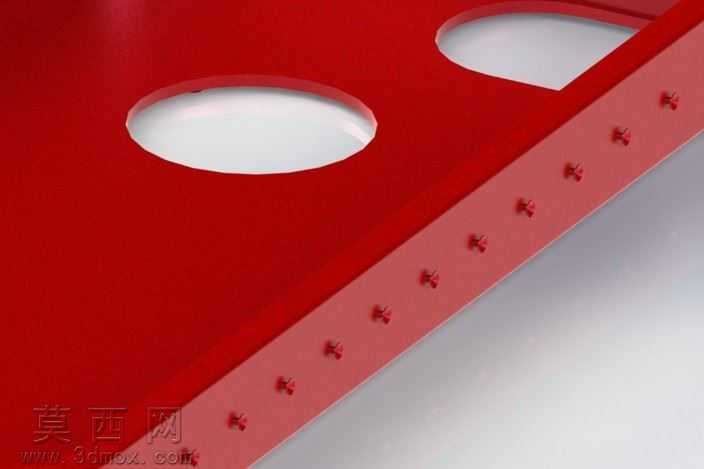

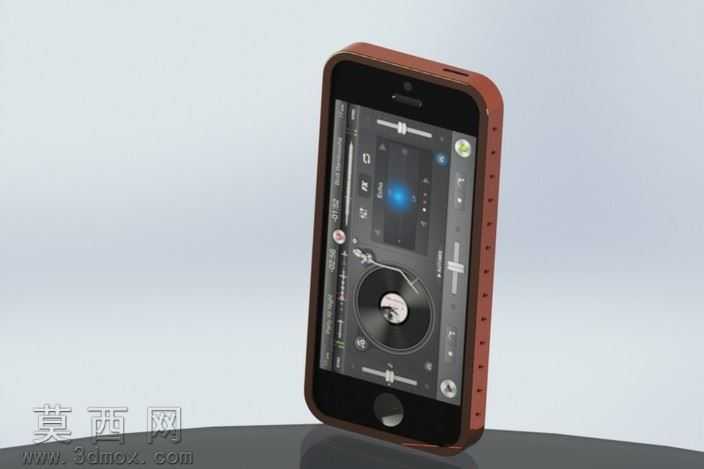

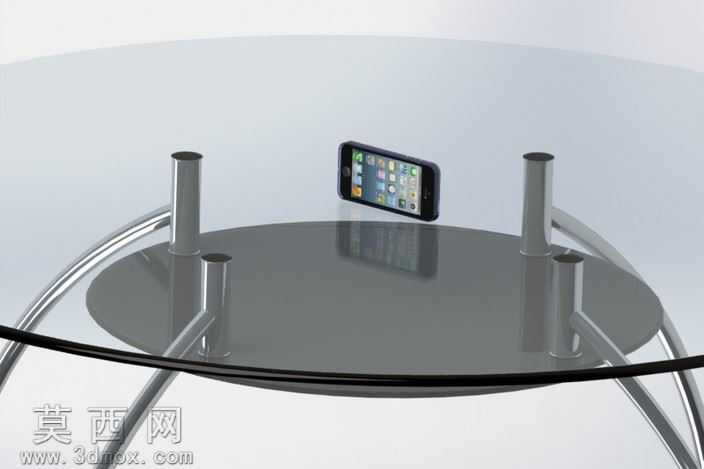

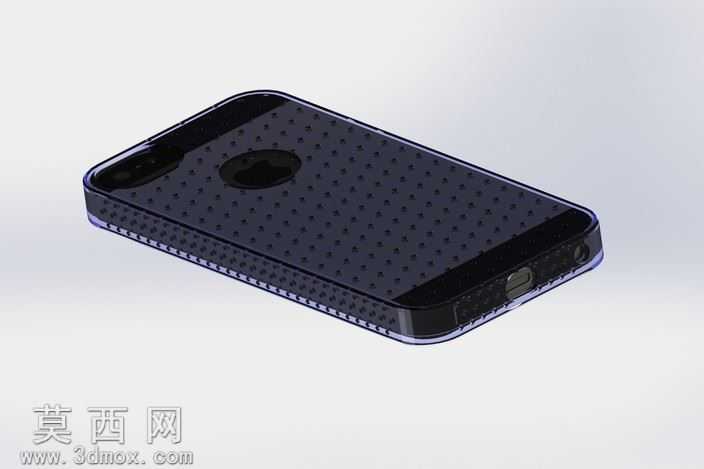

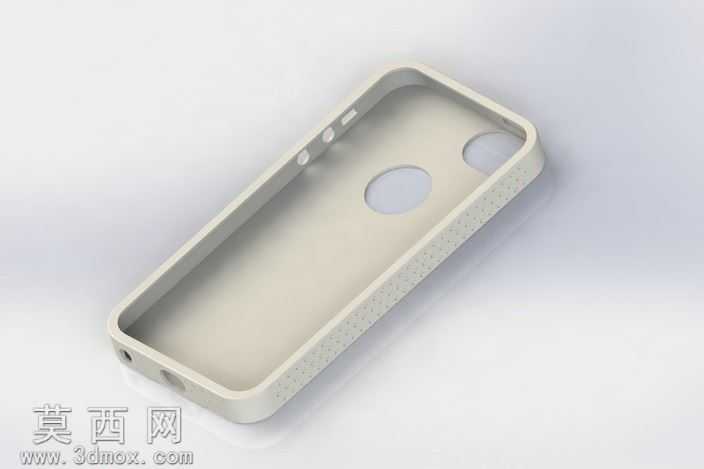

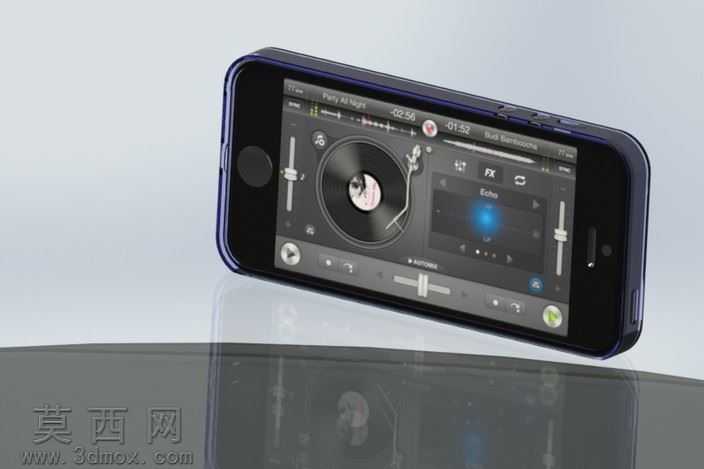

本作品为适配直板智能手机的半透明保护壳三维模型，建模阶段采用SolidWorks完成全参数化结构搭建，首先依据对应机型的公开外观尺寸提取基准轮廓，精准预留摄像头开孔、侧边按键位、底部接口避让位以及听筒扬声器的对应开槽，所有开孔边缘均做0.2mm半径的圆角过渡处理，避免实际生产中出现锐边毛刺，同时减少装配时对手机机身的刮擦风险。壳体主体采用均匀壁厚设计，整体壁厚控制在1.0mm，兼顾防护韧性与整体轻薄度，壳身边缘做微弧收边处理，贴合手机侧边弧度的同时，提升手持握持的贴合手感。壳体内表面规则排布矩阵式微型凸点结构，凸点高度设置为0.15mm，该结构一方面可以在壳体与手机背面之间形成均匀的微小空气夹层，避免手机背壳与保护壳长时间贴合产生水印或吸附痕迹，另一方面能够在手机受到外力冲击时，通过凸点的微小形变分散冲击力，提升整体防摔缓冲性能。材质渲染阶段，壳体主体赋予半透明淡紫色PC材质，调整材质的折射度为1.58、透明度为75%、粗糙度为0.12，还原硬质透明塑胶的通透质感与轻微磨砂触感，凸点结构与壳体主体采用同材质一体化设计，渲染时通过细微的法线差异体现凸点的立体排布效果，边缘部分做轻微的高光线条强化，突出壳体的轮廓层次感。设计思路上，这款保护壳定位简约实用型防护配件，没有添加多余的外置装饰结构，依靠半透明材质本身的质感与内表面的凸点纹理实现视觉与功能的统一，所有结构均符合注塑成型的工艺要求，拔模角度统一设置为1.5度，避免出现倒扣结构，无需复杂的抽芯机构即可实现量产开模，壳体四角做了加厚0.3mm的隐形加强结构，在不影响外观整体性的前提下，提升跌落时四角的抗冲击能力，因为日常使用中手机跌落时四角是最容易发生磕碰的位置。建模过程中对所有配合尺寸做了公差预留，壳体与手机的装配间隙控制在0.1mm，既保证安装时的顺畅度，又避免使用过程中壳体与手机之间出现松动晃动感，侧边按键位置采用一体化连体按键设计，对应按键位置做局部减薄处理，保证按压手感的同时，减少分体按键带来的装配工序与进灰风险。渲染输出阶段采用柔和的工作室环境光，搭配浅灰色渐变背景，通过45度角的主光源勾勒壳体的边缘轮廓，辅助光源补亮内表面的凸点结构，清晰展示整体造型与细节设计，完整还原保护壳的实际视觉效果与结构特征，为后续的模具开发、产品打样提供精准的三维数据参考。
