手动式物料吊运起重机SolidWorks设计

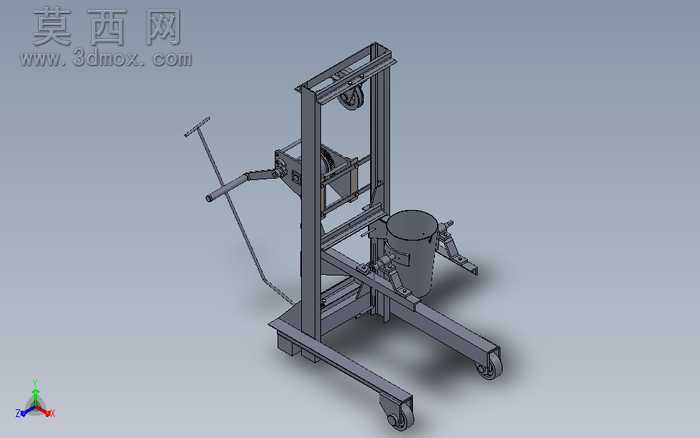

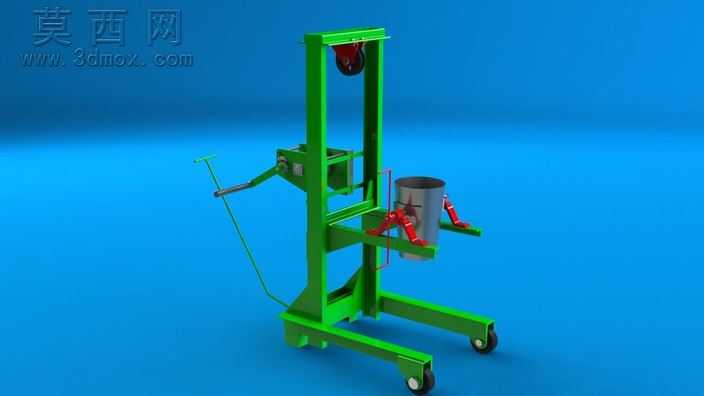

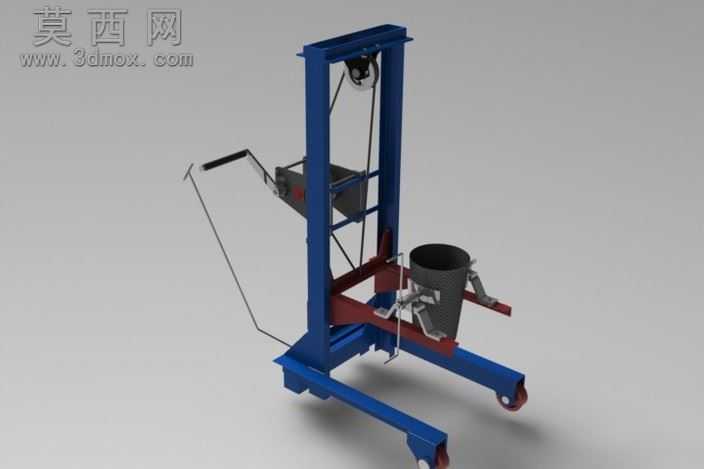

本款手动式物料吊运起重机采用SolidWorks完成全参数化三维建模，建模过程严格遵循机械设计规范，对每一处结构细节都进行了精准还原，从底部行走脚轮到顶部导向滑轮，从手摇绞盘机构到料桶夹持组件，所有零件均按照实际加工尺寸进行1:1绘制，确保模型可直接用于结构验证与生产参考。模型渲染阶段采用哑光金属材质模拟设备主体钢结构，搭配橡胶材质表现脚轮外层防滑层，金属构件的焊缝、螺栓连接细节都通过纹理贴图进行了真实呈现，整体渲染效果还原了车间实用起重设备的质感，能够直观展现设备的外观形态与结构布局。从结构设计来看，设备底部采用H型加宽底盘布局，搭配四个带刹车的万向脚轮，既保证了设备移动的灵活性，又通过低重心底盘设计提升了吊运作业时的稳定性，避免满载状态下出现侧翻风险；立柱采用矩形型钢拼接而成，内部设置导向滑轨配合升降滑架，滑架上集成了手摇绞盘与钢丝绳导向轮组，通过摇动手柄即可带动钢丝绳收放，实现料桶的平稳升降；前端夹持机构采用可开合的抱爪设计，能够适配标准圆柱型料桶的吊运需求，抱爪内侧设置防滑凸起，可有效防止吊运过程中料桶滑落，同时夹持机构带有角度锁定结构，可在升降过程中保持料桶水平，避免物料倾洒。设计思路上，这款设备定位为小型车间内的轻载手动起重设备，无需外接电源即可完成短距离物料吊运与升降作业，适用于仓库、小型加工车间内的桶装物料、小型工件的转运与堆高作业，整体结构摒弃了复杂的液压或电动组件，全部采用纯机械结构实现升降与夹持功能，不仅降低了设备制造成本，也减少了后期维护的难度，手动操作的设计也让设备能够在无供电的场景下正常使用，具备极强的场景适配性。建模过程中对运动部件的配合间隙进行了合理预留，手摇绞盘的棘轮止逆结构、滑架与立柱的滑动配合、脚轮的转动结构都添加了正确的装配约束，可直接用于运动仿真验证，验证手摇操作时的升降流畅度与结构受力情况，为后续的实物样机制作提供可靠的三维数据支撑。
