塔式起重机地面基座结构三维模型

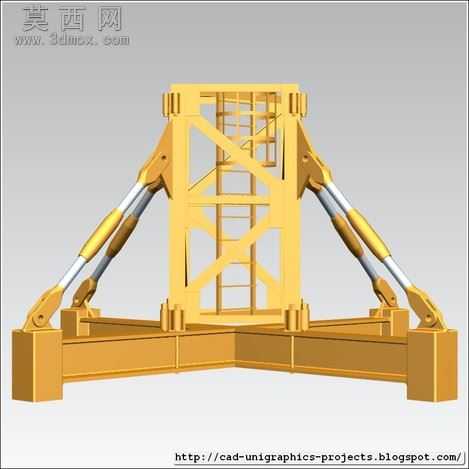

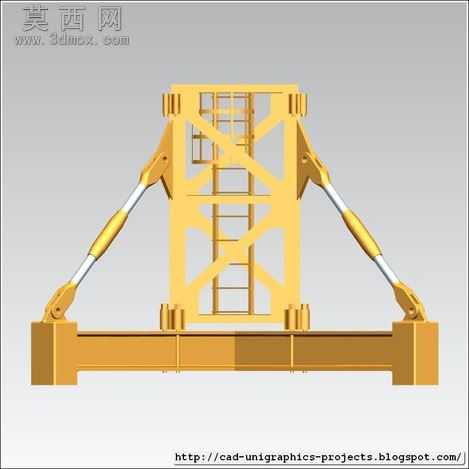

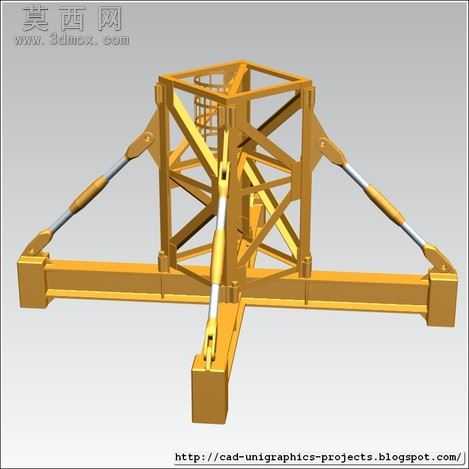

本模型为塔式起重机的地面基座部分，是整台塔机承载整机载荷、保障整机作业稳定性的核心基础结构，建模过程参考公开渠道的塔式起重机实物影像资料完成整体结构还原，未直接照搬特定厂商的定型产品尺寸，所有结构尺寸均通过可编辑的草图参数进行约束，方便后续根据实际设计需求调整修改。模型整体采用桁架式金属结构设计，主体为十字形布置的底梁框架，框架主体采用型钢焊接的格构式结构，在保证整体结构强度与抗扭性能的同时，有效降低了基座自身重量，减少钢材用量。四个方向的底梁端部设置有配重安装位与支脚结构，用于传递整机竖向载荷至地面基础，同时可通过附加压重进一步提升整机的抗倾覆稳定性。底梁与中心塔身连接段之间设置有四根斜向布置的可调式支撑拉杆，拉杆采用两端铰接的连接形式，可通过调节杆段长度调整安装精度，分散中心塔身传递的弯矩与水平载荷，避免应力集中导致的结构变形。模型完整还原了基座各部分的连接节点、耳板、铰轴等细节结构，各零部件均为独立建模可单独拆分编辑，能够清晰展示基座的装配逻辑与传力路径。渲染阶段采用工程机械设备常用的暖黄色金属漆材质，搭配金属结构的哑光质感，还原了塔机钢结构的真实视觉效果，结构件之间的连接缝隙、焊缝位置的细节均做了简化处理，在保证视觉真实度的同时控制了模型整体面数，适配不同场景的使用需求。该基座模型可作为塔式起重机整机建模的基础组成部分，也可单独用于起重机械结构教学、施工场地布置模拟、塔机安拆工艺演示等场景，模型包含多格式通用文件，可在主流三维设计软件中打开编辑，方便使用者根据自身需求做二次修改，补充完善塔机其余部分的结构，或是针对基座部分做有限元受力分析、结构优化等相关设计工作。
