快装式十字轴对接紧固连接件结构设计

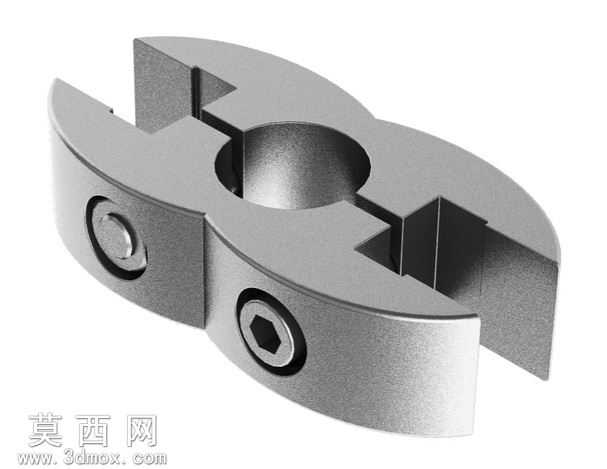

本作品为快装式十字轴对接紧固连接件，采用SolidWorks软件完成全参数化三维建模，建模过程中以对称结构为核心基准，先绘制主体半剖轮廓草图，通过旋转凸台生成基础环形基体，再对两侧对称的夹槽结构进行拉伸切除，保证夹槽开口尺寸与待对接轴径的公差配合精度。模型渲染阶段采用金属磨砂不锈钢材质，调整材质粗糙度参数至0.3、金属度参数至0.9，添加环境HDRI贴图模拟工业车间柔光环境，通过三点布光法突出零件表面的金属质感与结构棱角，同时对锁紧螺丝部位添加内六角沉头孔细节，还原真实紧固件的工艺特征。结构设计上，该连接件采用对称双夹槽布局，可实现两根垂直交叉轴的快速对接锁紧，两个内六角锁紧螺丝分别对应两侧夹槽，拧紧时可驱动夹槽产生弹性形变抱紧对接轴，无需额外焊接或粘接工序，拆装便捷且可重复使用。主体环形中心孔为贯穿式设计，可适配穿过式轴体安装需求，夹槽开口处做了微小倒角处理，既避免安装时刮伤轴体表面，也能引导轴体快速滑入夹槽定位。建模过程中对所有配合面添加了0.1mm的装配间隙模拟真实装配公差，对螺丝与沉头孔的配合添加了同轴度约束，保证模型可直接导出用于工程图生成或3D打印验证。设计思路围绕贸易设备的快速拆装需求展开，摒弃传统紧固件需要多零件配合的复杂结构，将抱紧结构与锁紧结构集成于单一主体，减少零件数量降低装配成本，同时对称式结构无需区分安装方向，可适配不同角度的十字轴对接场景，整体结构紧凑、锁紧力均匀，可广泛应用于轻型设备机架、展示道具、模块化工装的快速组装场景。
