棉花采摘机专用翘板式直流开关结构模型

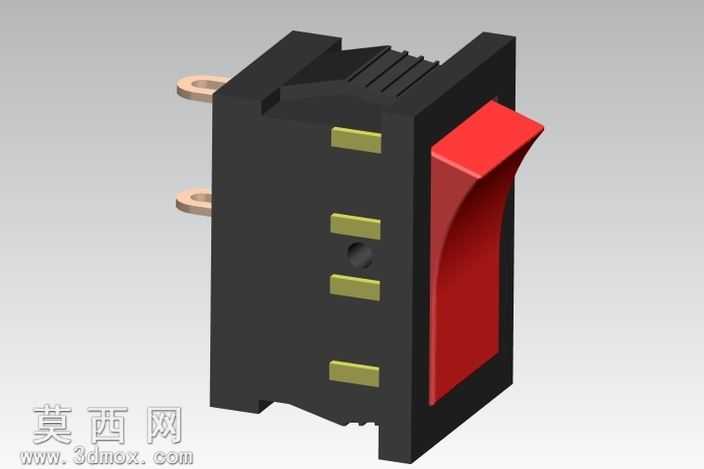

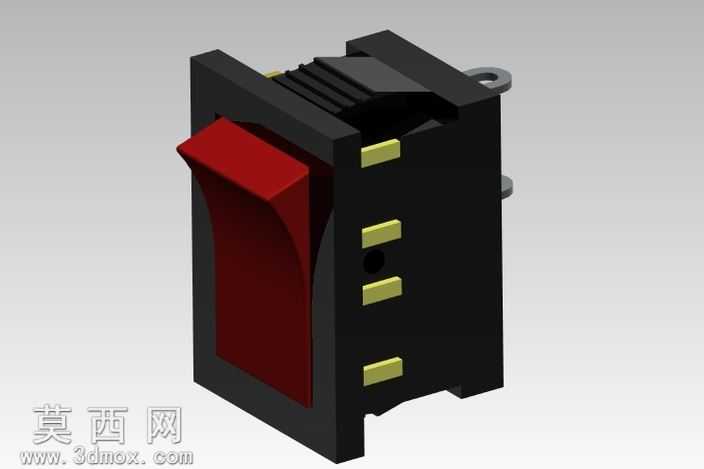

本模型为棉花采摘机配套使用的翘板式直流开关，采用三维参数化建模方式完成全结构复刻，建模过程中严格遵循低压电器元件的尺寸规范与装配逻辑，对开关的每一处结构细节都做了精准还原。模型主体外壳采用黑色阻燃工程塑料材质设定，建模时通过实体拉伸、切除、阵列等特征完成壳体的基础造型，对壳体表面的散热凹槽、定位凸筋、安装卡扣结构都做了精细化处理，壳体侧面的金属导电接触片采用铜合金材质参数设置，通过曲面造型还原接触片的弯折弧度与插接引脚结构，保证引脚的安装定位尺寸符合实际焊接与插接装配要求。翘板操作按键采用醒目的红色工程塑料材质，建模时通过曲面放样完成按键的人体工学弧面造型，还原按键与壳体之间的装配间隙，模拟实际使用时的按压摆动行程空间，按键与壳体内部的联动触发结构也做了完整呈现，包括内部的动触点、静触点、复位弹性件的装配位置关系，清晰展现直流开关通断控制的结构原理。渲染阶段采用哑光塑料材质表现壳体的磨砂质感，金属接触片设置金属光泽与轻微反射效果，红色按键设置半哑光的塑料质感，通过三点布光方式突出模型的结构层次，清晰展现开关的外部造型与各部件的装配关系。设计过程中充分考虑棉花采摘机的作业环境，对开关的防护结构、安装固定结构做了针对性的结构优化，保证开关在农机作业的震动、粉尘环境下可以稳定工作，模型完整还原了开关的插装式安装结构，可直接用于采摘机操控系统的装配模拟、结构干涉检查，也可作为同类低压直流开关设计的参考原型，帮助设计人员快速完成电器控制元件的选型验证与结构适配。
