带安全锁结构的工业机器人笼装置

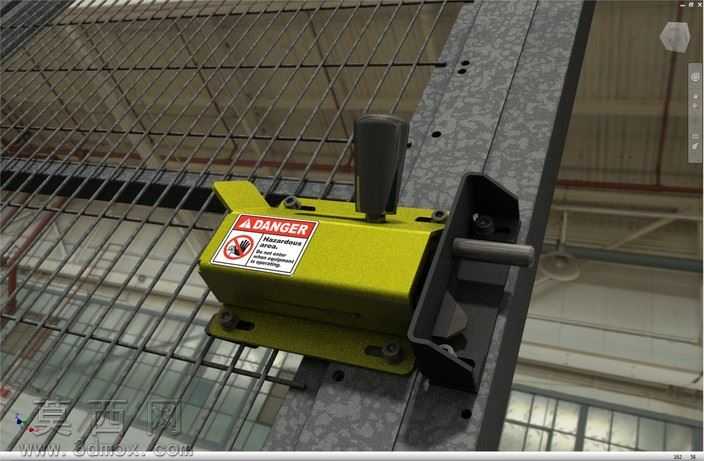

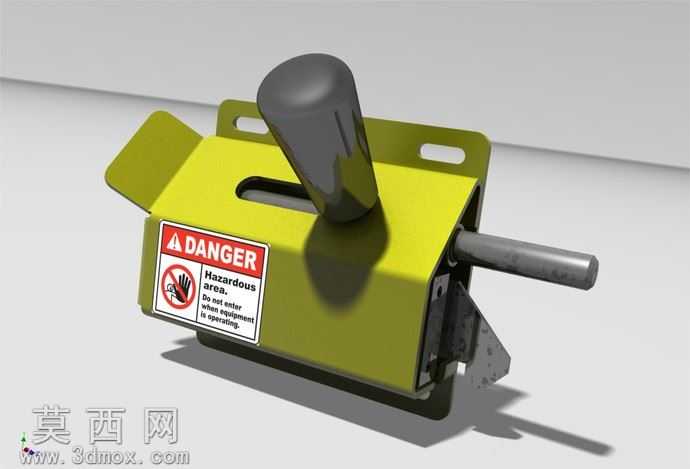

本作品为适配工业机器人作业场景的安全锁式机器人笼配套锁止装置，整体采用三维参数化建模完成全结构设计，建模过程中对各零部件的装配公差、运动干涉情况做了完整校验，确保锁止机构的动作逻辑符合工业安全防护的实际使用需求。模型渲染阶段采用写实工业材质表现，主体金属基座赋予磨砂镀锌钢板材质，表面做了细微的颗粒质感与金属反光调整，还原工业钣金件的真实触感；操作手柄采用哑光黑色工程塑料材质，模拟高强度耐磨绝缘塑料的表面质感，手柄与基座衔接处做了圆角过渡处理，避免操作时的锐边划伤风险；锁体侧面的危险警示标识采用贴图贴合工艺，还原工业现场安全标识的印刷质感，标识边缘做了轻微的磨损做旧效果，提升模型的真实感。结构设计上，装置采用插销式锁止核心结构，横向锁销可随手柄的扳动完成伸缩动作，实现机器人笼防护门的锁闭与解锁，基座两侧预留标准化安装孔位，可直接适配常规工业铝型材防护笼的安装尺寸，无需额外加工转接件；锁体内部预留安全联锁触发位，可配套接入设备安全回路，当锁止装置未处于完全锁闭状态时，机器人无法启动作业，从硬件层面规避人员误入作业区域的安全风险。设计思路围绕工业现场的安全防护需求展开，针对原有机器人笼锁具易被误开、防护等级不足的问题做了结构优化，操作手柄采用大尺寸握柄设计，操作人员佩戴劳保手套时也可顺畅完成解锁、锁闭操作，锁体外壳采用弯折一体成型钣金结构，减少拼接缝隙，提升装置的抗冲击能力与防尘能力，可适配焊接、打磨、装配等多类工业机器人作业场景的防护需求，后续可根据不同规格的机器人笼尺寸调整安装孔位与锁销行程，拓展适配范围。
