发那科LRMate200iC/5L小型工业机械手设计

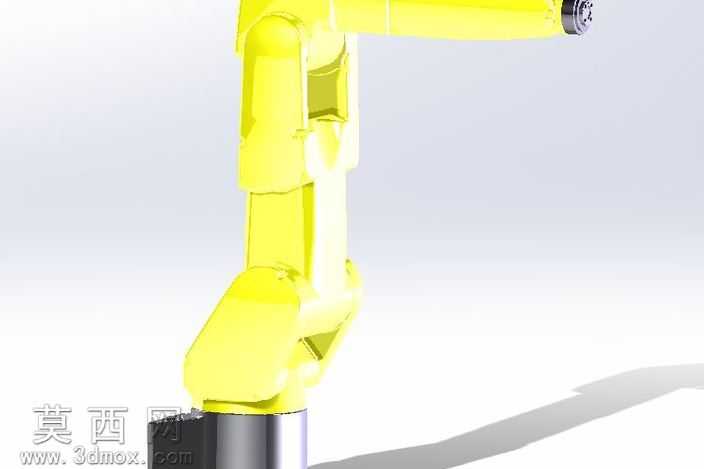

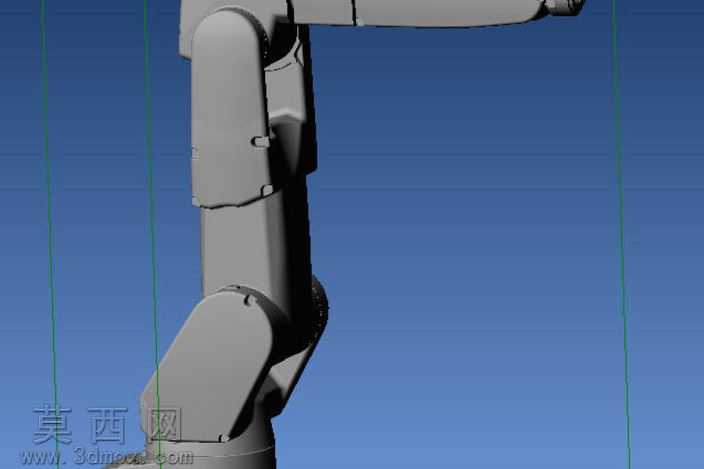

本模型为发那科LRMate200iC/5L小型六轴工业机械手的三维数字化设计成果，建模阶段严格参照实物的工程尺寸比例，在三维建模软件中完成各零部件的参数化搭建，从底座固定结构、J1轴回转基座、J2/J3轴大臂小臂构件、J4/J5/J6轴腕部传动单元到末端法兰接口，每一处结构都按照真实机械结构的装配逻辑进行约束匹配，还原了多关节串联机械手的完整运动拓扑关系。建模过程中对各关节的传动腔体、走线槽位、安装定位孔位都做了精细化还原，没有过度简化关键装配结构，保证模型可用于后续的运动仿真、干涉检查等工程验证环节。材质与渲染阶段，针对机械手的外观特征做了材质区分：主体臂身采用亮面工业黄烤漆材质，调整了漆面的反光度与粗糙度参数，还原工业机器人外壳的哑光带微反光的质感；底座与关节衔接处的金属结构件采用磨砂金属材质，还原铸铝构件的表面肌理；末端法兰、紧固螺丝等细节零件采用亮面金属材质，区分不同构件的材质属性差异；渲染时采用柔和的影棚布光方案，添加了软阴影与环境反射效果，让机械手的结构轮廓与曲面过渡清晰呈现，同时还原了工业产品的专业视觉质感。设计思路上，该款小型机械手主打紧凑轻量化的作业场景，建模时重点还原了其细长臂型的结构特征，优化了小臂与腕部的结构比例，体现其在狭小作业空间内的灵活运动优势，各关节的转动副限位结构也做了对应呈现，匹配真实产品的运动行程范围，整体模型结构完整，细节表现到位，可用于自动化产线方案展示、工业机器人教学演示、虚拟调试场景搭建等多种用途。
