粉末涂层枪喷嘴结构三维设计

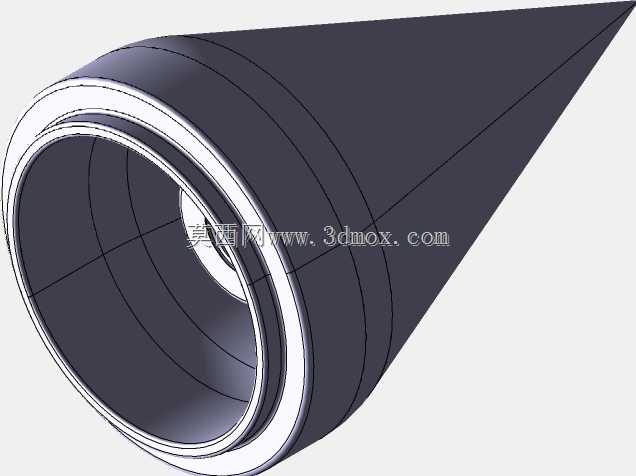

该零件为粉末喷涂设备的核心出料端部件，配套摩擦式粉末涂层枪使用，主要承担静电粉末的导向、均匀出料及摩擦起电辅助功能，在金属工件表面防腐、装饰涂层的喷涂作业场景中，直接影响粉末荷电率、喷涂扇形面均匀度及上粉效率。从结构设计逻辑来看，零件采用偏心锥面过渡结构，进料端为标准圆柱对接接口，内壁做光滑圆弧过渡，避免粉末输送过程中出现积粉、堵粉问题，接口处预留的环形安装槽可与枪身出料端做密封配合，保证送粉气压稳定无泄漏。出料端的偏心锥角经过反复校核，可让粉末在通过腔体时，与内壁特氟隆涂层充分摩擦产生静电，同时锥面的收敛角度控制在合理区间，既保证粉末喷出时的初速度稳定，又能让粉末流形成均匀的扇形扩散面，减少喷涂过程中的粉团飞溅、边缘厚薄不均问题。零件整体采用流线型外壁设计，无尖锐棱角，一方面可减少作业过程中与工件、挂具的磕碰损伤，另一方面也能避免静电在棱角处集中，影响粉末荷电稳定性。安装边界方面，进料端圆柱外径与枪身出料腔内径采用间隙配合，配合公差控制在0.05mm以内，安装后端面与枪身定位面贴合，轴向定位尺寸偏差不超过0.1mm，保证出料口与枪身轴线的偏心距符合设计要求，避免喷涂轨迹偏移。内壁的特氟隆涂层厚度控制在0.2mm-0.3mm之间，既保证摩擦起电的效果，又不会因涂层过厚缩小内腔通径影响送粉量，同时特氟隆材质的低摩擦系数可减少粉末残留，换色清理时无需拆解即可快速吹扫干净。在实际生产线应用中，该结构的喷嘴可适配多种类型的环氧、聚酯粉末涂料，针对复杂结构工件的凹槽、边角位置，偏心结构可调整粉末喷出方向，提升死角位置的上粉率，相比普通直筒喷嘴，上粉率可提升15%左右，同时减少粉末反弹浪费。设计过程中针对内腔流道做了多次模拟优化，避免流道内出现直角、台阶等易积粉结构，所有过渡位置均做R2以上的圆角处理，保证粉末输送过程顺畅，长时间连续作业也不会出现堵粉问题。外壁的加强筋结构与锥面一体化成型，提升零件整体抗摔抗变形能力，即使作业过程中不慎磕碰，也不会出现流道变形影响喷涂精度的问题。
