复古燧发式库伯拉老式火枪结构设计

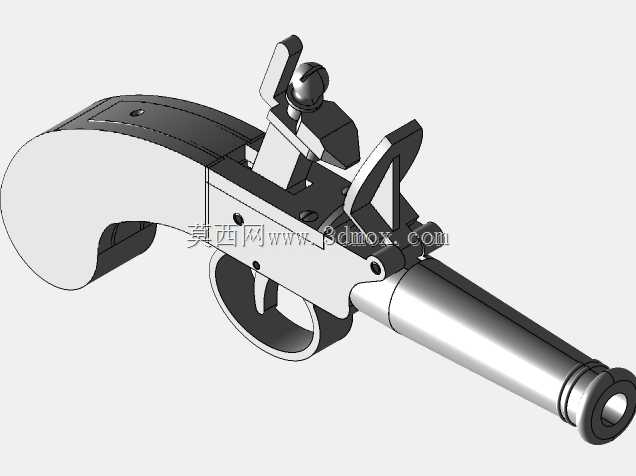

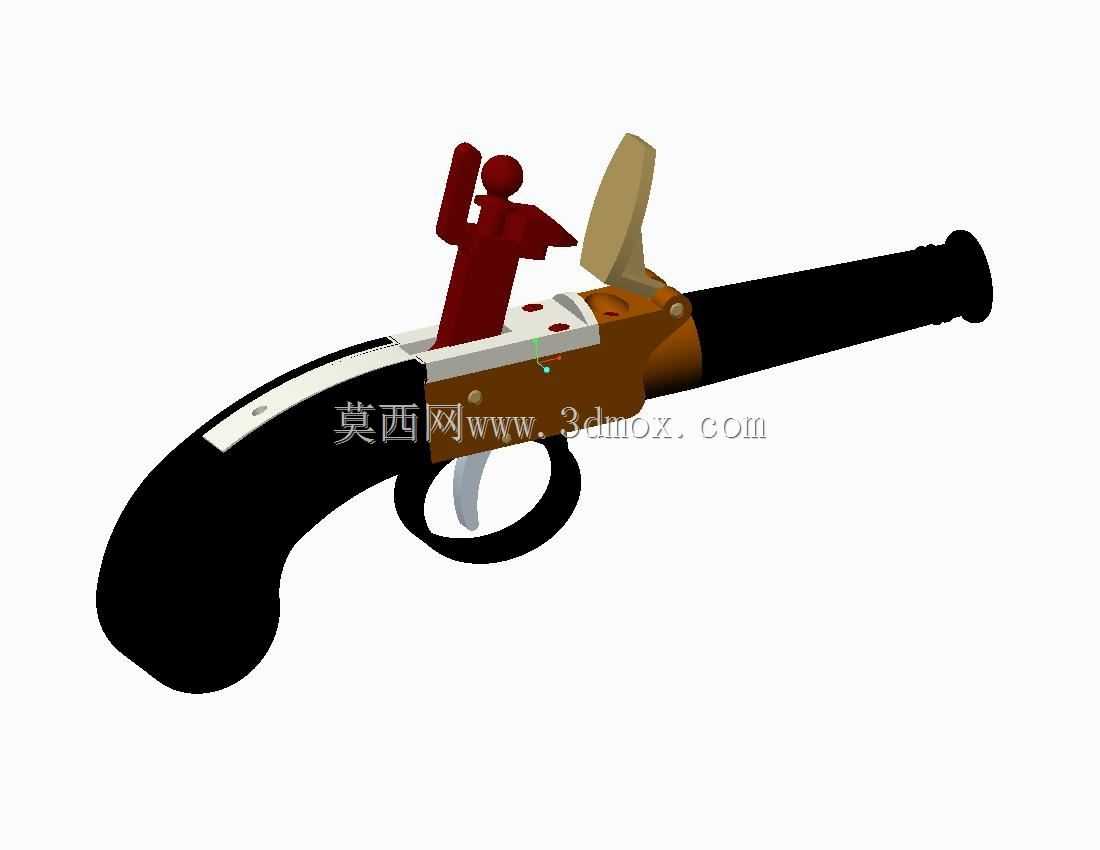

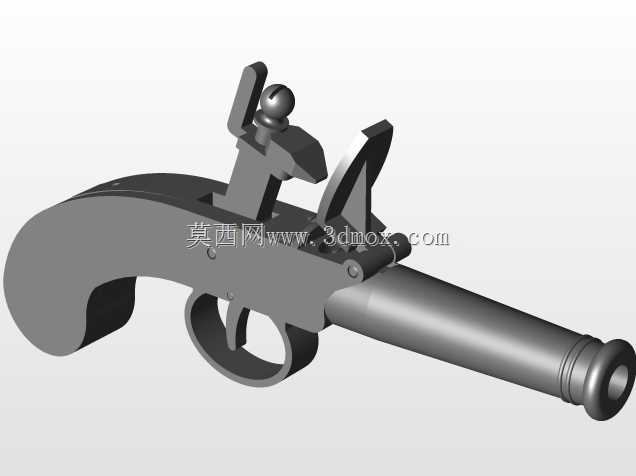

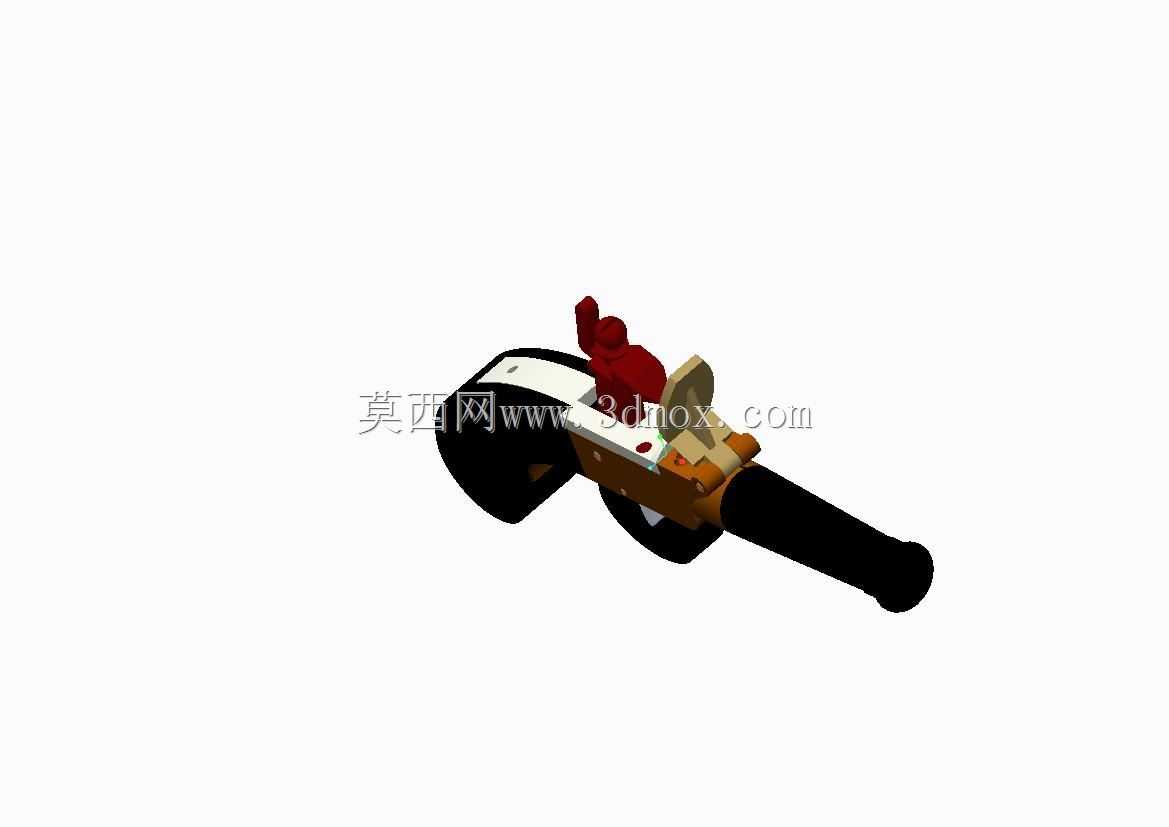

这款老式燧发枪的三维结构设计，完整还原了早期前装火器的典型机械传动逻辑，整体结构围绕燧石击发、药池引火、枪管传火的核心工作路径搭建，可用于古董火器复原研究、影视道具结构验证、近代军事装备教学演示等多个场景。从结构布局来看，枪托采用符合人体握持弧度的曲线造型，握持区域做了贴合手掌轮廓的收窄处理，射击时可有效抵消部分后坐力，枪托尾部的平直端面可紧密抵靠肩窝，保证据枪稳定性。枪管部分采用前细后粗的锥度设计，尾部药室位置做了壁厚加强处理，可承受火药击发时的瞬时高压，枪管与枪身木质主体通过两处金属箍件实现刚性连接，装配时可通过调整箍件的锁紧程度修正枪管指向偏差，保证射击精度。击发机构是整个结构的核心设计点，燧石夹头采用可调节的夹爪结构，可适配不同尺寸的天然燧石，夹头与击锤的联动通过铰接式传动杆实现，扣动扳机时，阻铁释放击锤，在弹簧力作用下燧石快速撞击药池盖上方的火镰，产生的火花落入药池引燃引药，进而通过传火孔引燃枪管内的发射药完成击发。药池盖采用翻转式结构，待击状态下可手动闭合遮挡药池，避免引药受潮洒落，击发时随击锤动作自动翻开，无需额外操作，这个细节设计充分考虑了早期火器在潮湿野外环境下的使用可靠性。扳机护圈采用圆弧过渡的环形结构，既可以避免日常携行时误触扳机，也能在低温环境下戴手套操作时留有足够的操作空间。整个模型的装配边界严格遵循老式燧发枪的实际尺寸比例，各活动部件之间预留了合理的运动间隙，击锤转动、扳机扣动、药池盖翻转的动作路径无干涉，可直接用于3D打印制作等比例实物模型，也可作为近代机械发展史的教学演示载体，帮助从业者理解早期机械传动结构的设计思路，对比现代火器的结构演化逻辑。在做结构校验时，可重点关注击锤弹簧的力值匹配，弹簧力过小会导致燧石撞击力度不足无法产生足够火花，力值过大则会导致扳机扣力过重影响据枪稳定性，同时传火孔的孔径设计也需要匹配药池引药的装填量，孔径过小会出现传火不畅导致哑火，孔径过大则会导致火药燃气从传火孔溢出，影响膛压稳定性。
