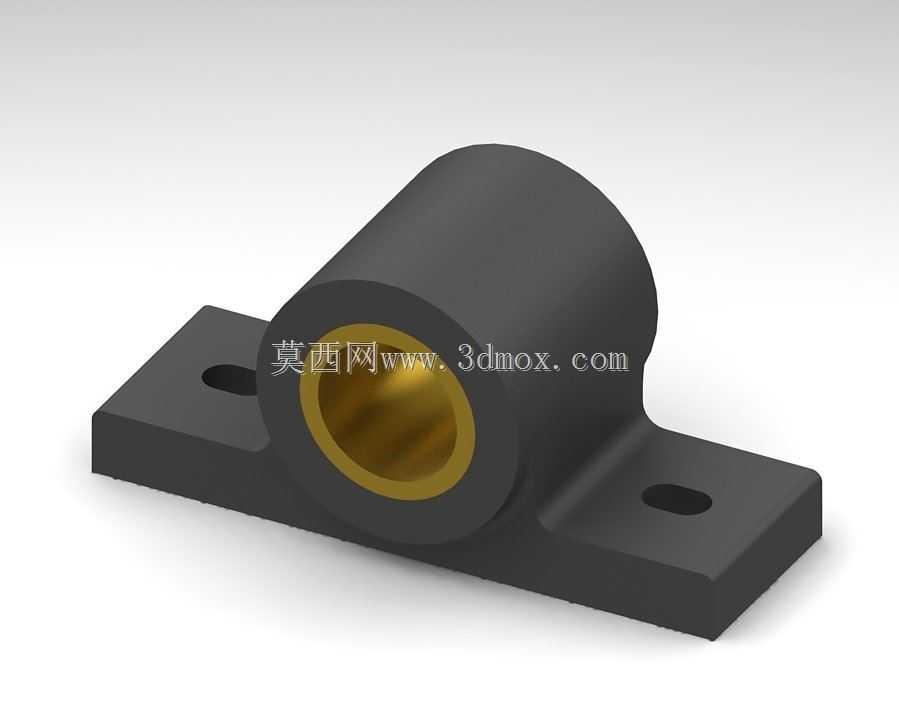

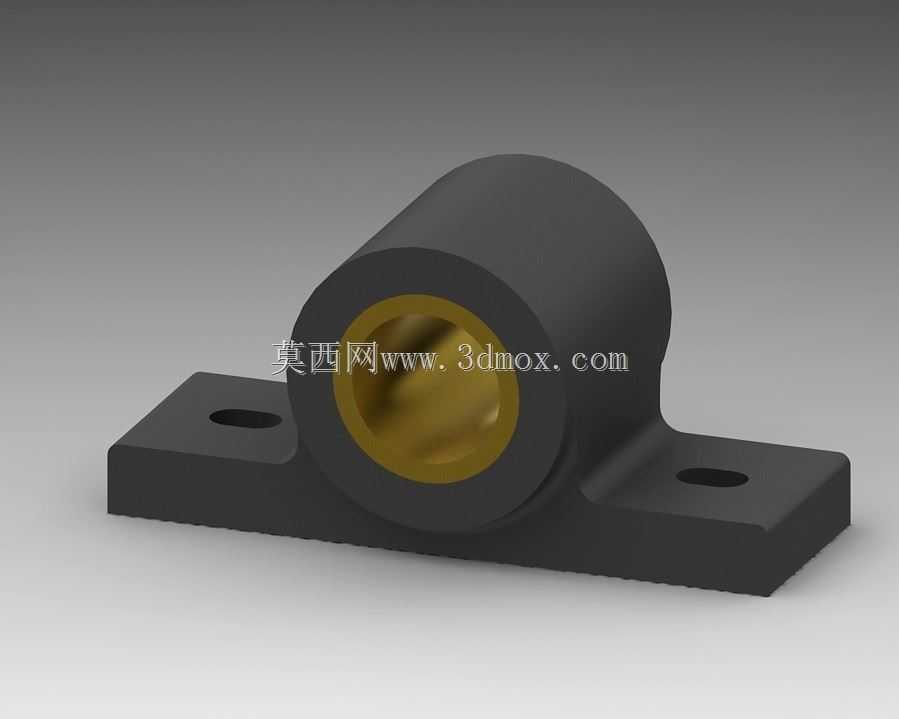

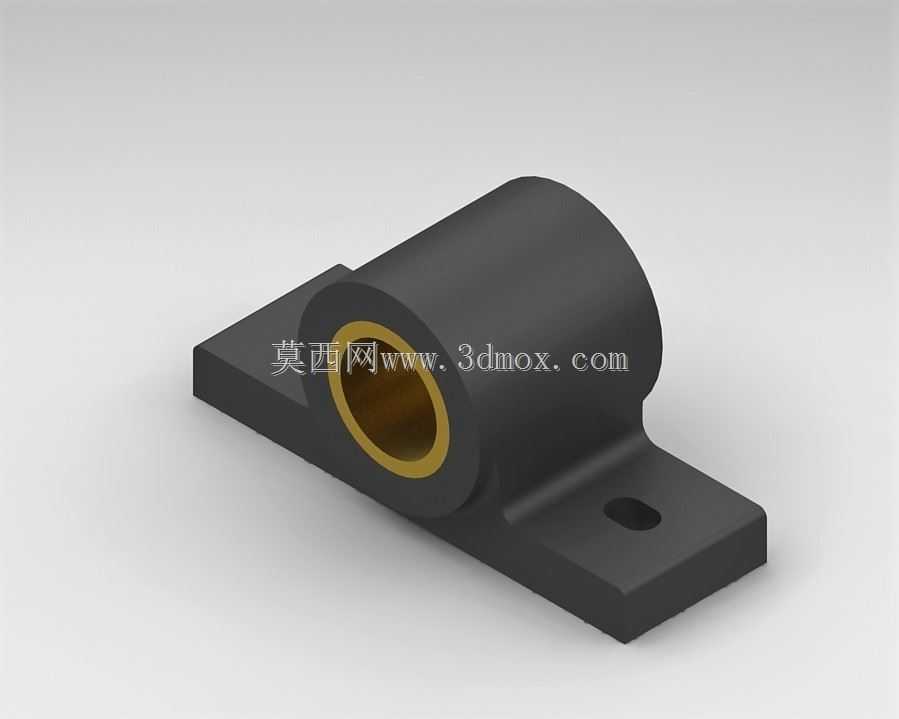

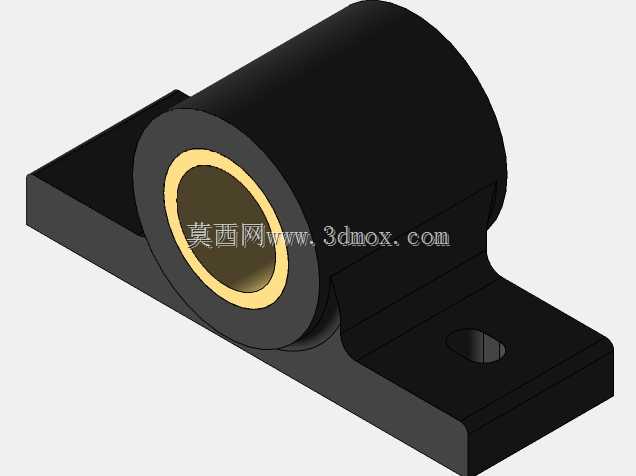

带安装底座的分体式衬套滑动轴承

这类带座衬套滑动轴承，在低速重载、传动精度要求适中的工装设备、输送线体、轻工机械的铰接支撑点位应用十分普遍，相比滚动轴承，它的抗冲击载荷能力更强，对安装座的加工公差适配范围更宽，在多粉尘、少维护的工况下能保持更稳定的运行状态。从结构设计来看，整体采用分体式组合思路，外部的安装底座为一体式铸造成型，两侧延伸出带安装通孔的翼板，安装时可直接通过螺栓将整个轴承组件固定在设备的安装基准面上，不需要额外加工轴承座的配合孔位，能大幅降低现场装配的加工成本与调校难度。中间的轴承主体与底座为一体化结构，内部镶嵌的衬套采用减摩材质，与外部铸铁基座形成过盈配合，衬套内孔直接与传动轴形成滑动摩擦副，这种结构在轴类零件做回转运动的过程中，能持续提供稳定的径向支撑，限制轴件的径向窜动，同时衬套磨损后可单独更换，不需要整体更换整个轴承座，能有效降低设备后期的运维成本。在安装边界的设计考量上，两侧翼板的安装孔采用长圆形结构，允许安装时在一定范围内调整轴承的轴向位置，抵消机架加工带来的位置误差，安装孔的中心距、基座的总高度、衬套内孔的直径都做了标准化的尺寸适配，能匹配常规直径的光轴传动场景。设计过程中需要重点考量基座的壁厚分布，在轴承主体与翼板的衔接位置做了圆弧过渡处理，避免应力集中导致的基座断裂，同时衬套的长度与内孔直径的比例控制在合理区间，保证轴件支撑的接触面积足够，不会出现局部压强过大导致的衬套快速磨损。实际应用中，这类轴承常被用在包装设备的辊筒支撑、输送线的从动辊安装、小型工装的铰接转轴点位，在转速不超过每分钟300转、径向载荷较大的场景下，它的使用寿命比同尺寸的滚动轴承更长，而且运行过程中噪音更低，不需要频繁加注润滑脂，对使用环境的清洁度要求更低。在建模过程中，需要重点还原衬套与基座的配合公差，安装翼板的厚度、安装孔的沉头深度、基座底部的平面度都要符合实际加工的工艺要求，避免出现无法装配的干涉问题，同时衬套内孔的表面粗糙度、基座安装面的平面度都要在模型的工艺标注中体现，方便后续加工环节的工艺落地。
