活检取样枪结构原理与功能展示三维设计

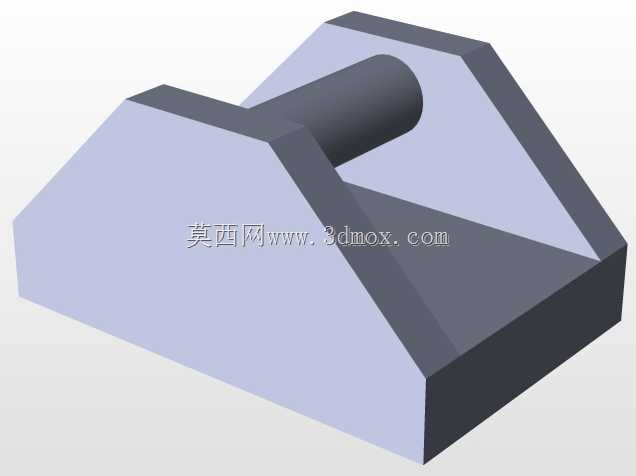

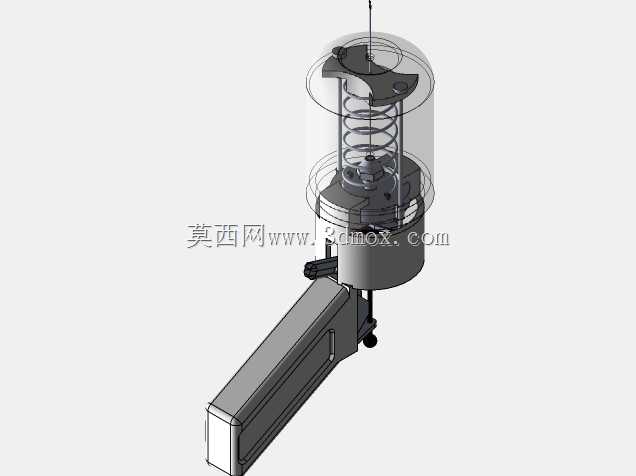

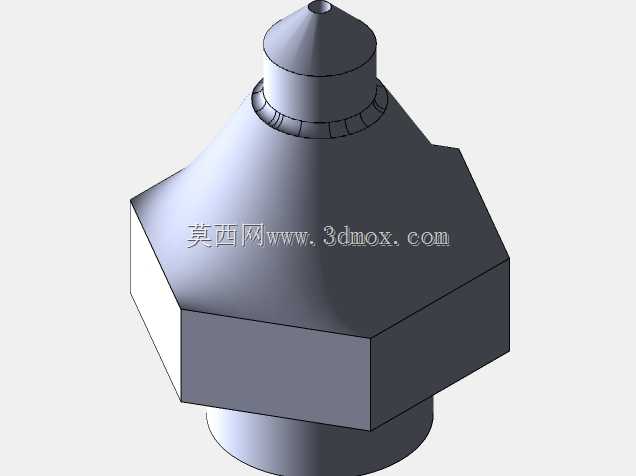

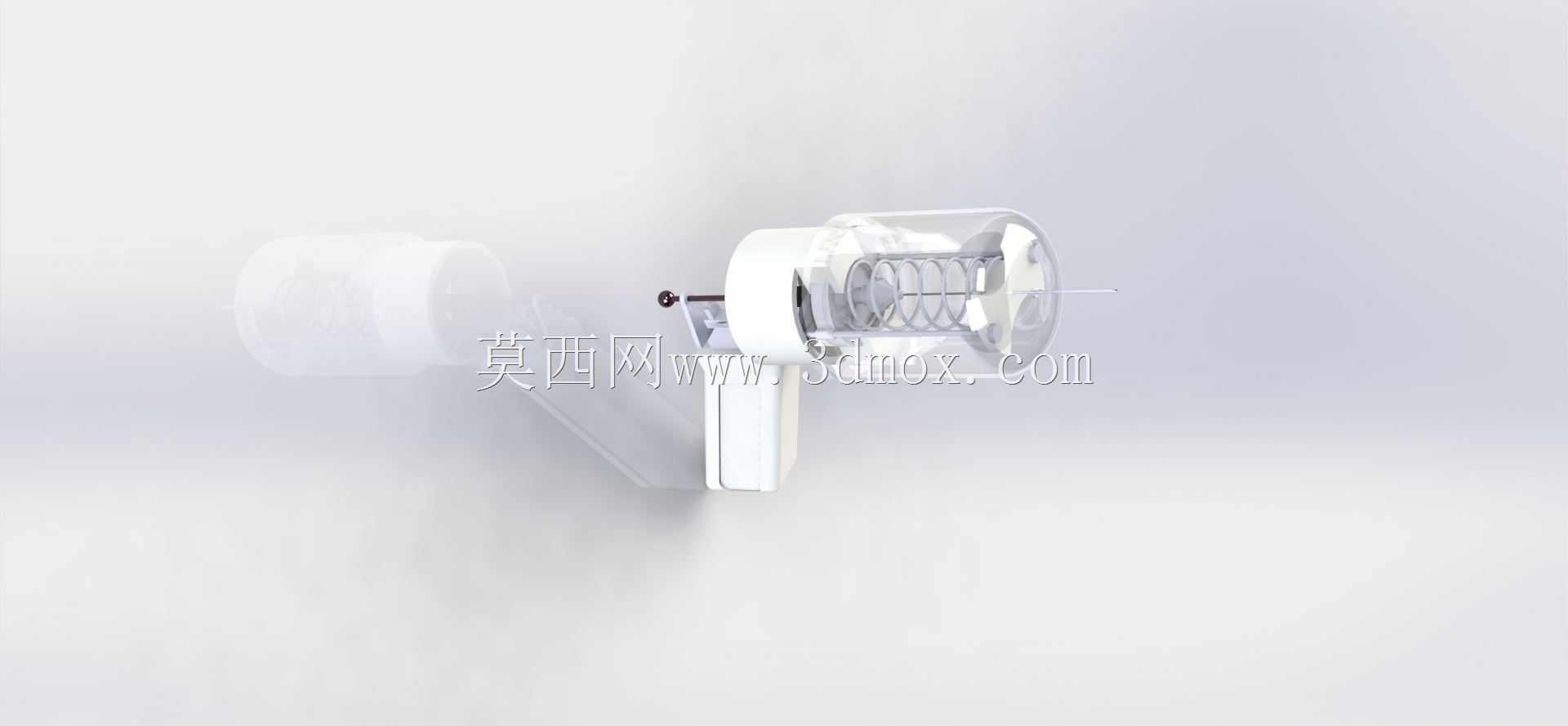

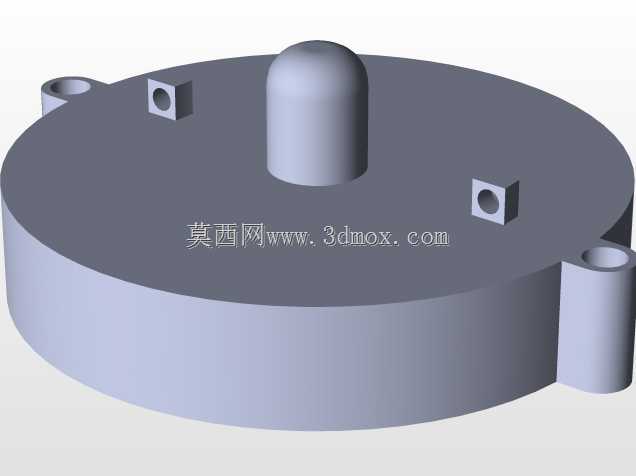

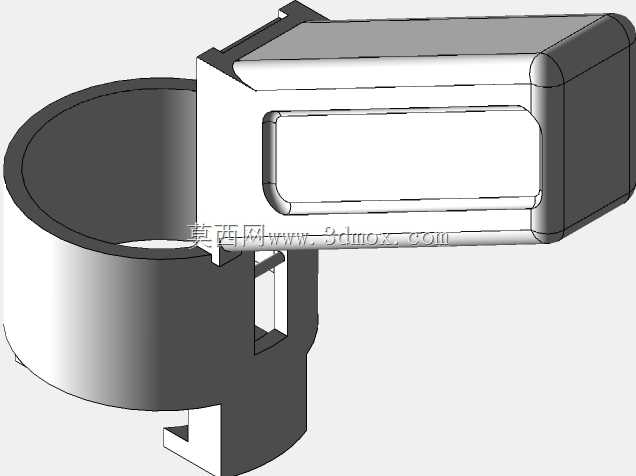

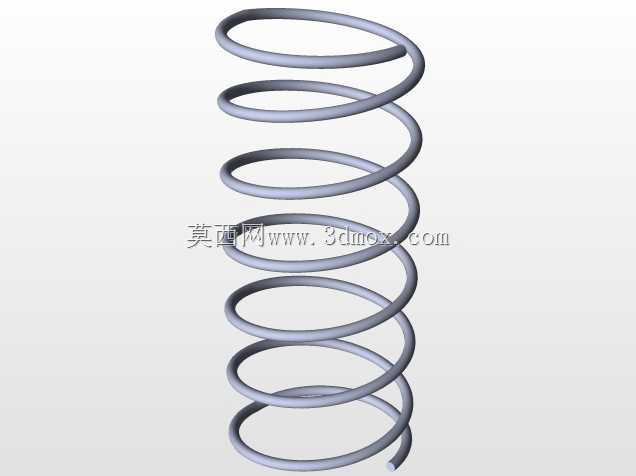

在临床病理诊断场景中，组织活检样本的采集质量直接决定后续病理分析结果的准确性，活检枪作为微创介入采样的核心手持器械，其结构可靠性、动作精准度直接关系到采样成功率与患者的术中损伤程度。这款活检枪的结构设计围绕同轴双针头的动作逻辑展开，核心驱动单元采用圆柱螺旋压缩弹簧作为动力源，避免了气动、电动驱动结构带来的体积冗余与外接管线束缚，整体采用手持枪式布局，握持区域做了贴合手掌弧度的曲面过渡，单手握持时重心落在掌心位置，长时间操作不易产生疲劳感。从结构动作逻辑来看，采样作业时首先将外层套管针连带内芯穿刺针推送至目标病灶区域，此时内芯针先推出刺入病变组织，组织样本会嵌入内芯针前端的取样凹槽内，随后与内芯针同轴布置的外套管针在弹簧驱动下快速向前滑移，瞬间切断凹槽内嵌入的组织样本并将样本封闭在针芯与套管之间，整套击发动作的行程控制在毫米级，避免进针过深损伤周边正常组织。设计过程中重点考量了针头的同轴度公差控制，内外针的配合间隙控制在微米级，既保证外套管滑移时无卡滞，又避免间隙过大导致组织样本在回撤过程中脱落；击发弹簧的预紧力经过多轮调校，既保证套管切割动作的瞬时速度足够切断纤维结缔组织，又不会因弹力过大导致整体结构后坐位移影响穿刺定位精度。整体结构的外露部件均做了圆角过渡处理，没有尖锐棱角，避免临床操作中划伤医护人员或刮破手术敷料；各运动部件的连接位置做了密封结构设计，可耐受常规临床消毒流程的液体侵蚀，不会因消毒残留导致运动部件卡涩。从安装边界来看，整套击发机构集成在枪身内部的安装腔体内，各零部件的装配公差链经过反复校核，不需要额外的工装辅助即可完成手动装配，针头组件采用快拆式连接结构，可根据不同采样深度需求更换不同长度规格的针头组件，适配不同部位的活检采样需求，枪身整体尺寸控制在手持设备的合理区间，可适配常规无菌手术套的包裹使用，不会因尺寸过大导致无菌套贴合不严影响操作。
