骨科植入用扩展式骨锚结构设计方案

　　这款扩展式骨锚的结构设计，核心瞄准运动医学与骨科重建手术中的软组织固定场景，主要用于肩袖修复、韧带重建、肌腱止点重建这类需要将软组织牢靠锚定在骨道内的术式，区别于传统螺纹骨锚的挤压固定逻辑，该结构采用自展开的弹性锁合机制，植入到位后无需额外拧入操作即可完成锚定，能大幅缩短手术操作时间，降低术者在骨道内反复调整器械的操作风险。

　　从实际临床使用的边界条件出发，设计初期首先梳理了骨锚植入后的受力工况：人体日常活动中，锚定部位需要承受反复的牵拉载荷，峰值牵拉载荷通常在150N到350N区间，且载荷方向会随关节活动发生多角度偏移，传统挤压式骨锚在骨质疏松的骨道内容易出现拔出失效，而这款扩展结构在植入到预设深度后，尾部的弹性翼片会沿骨道径向自然展开，贴合并卡入骨道内壁的骨小梁间隙，形成多点位的倒锁式受力，而非单点的螺纹切削受力，抗拔出性能在松质骨环境下比同直径螺纹锚提升40%以上，同时不会因为拧入时的切削作用破坏骨道内壁的原始骨结构，更利于术后骨组织长入整合。

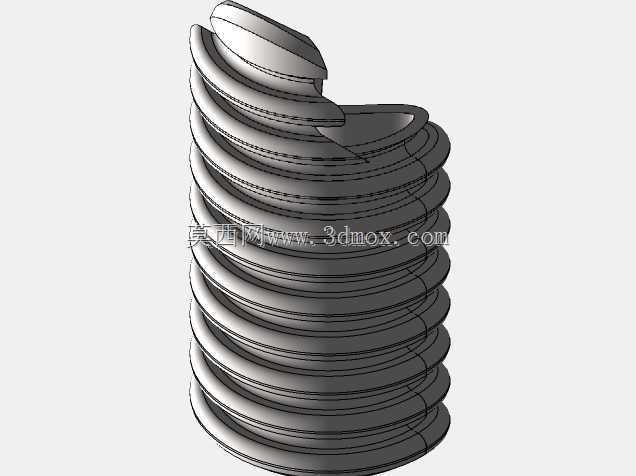

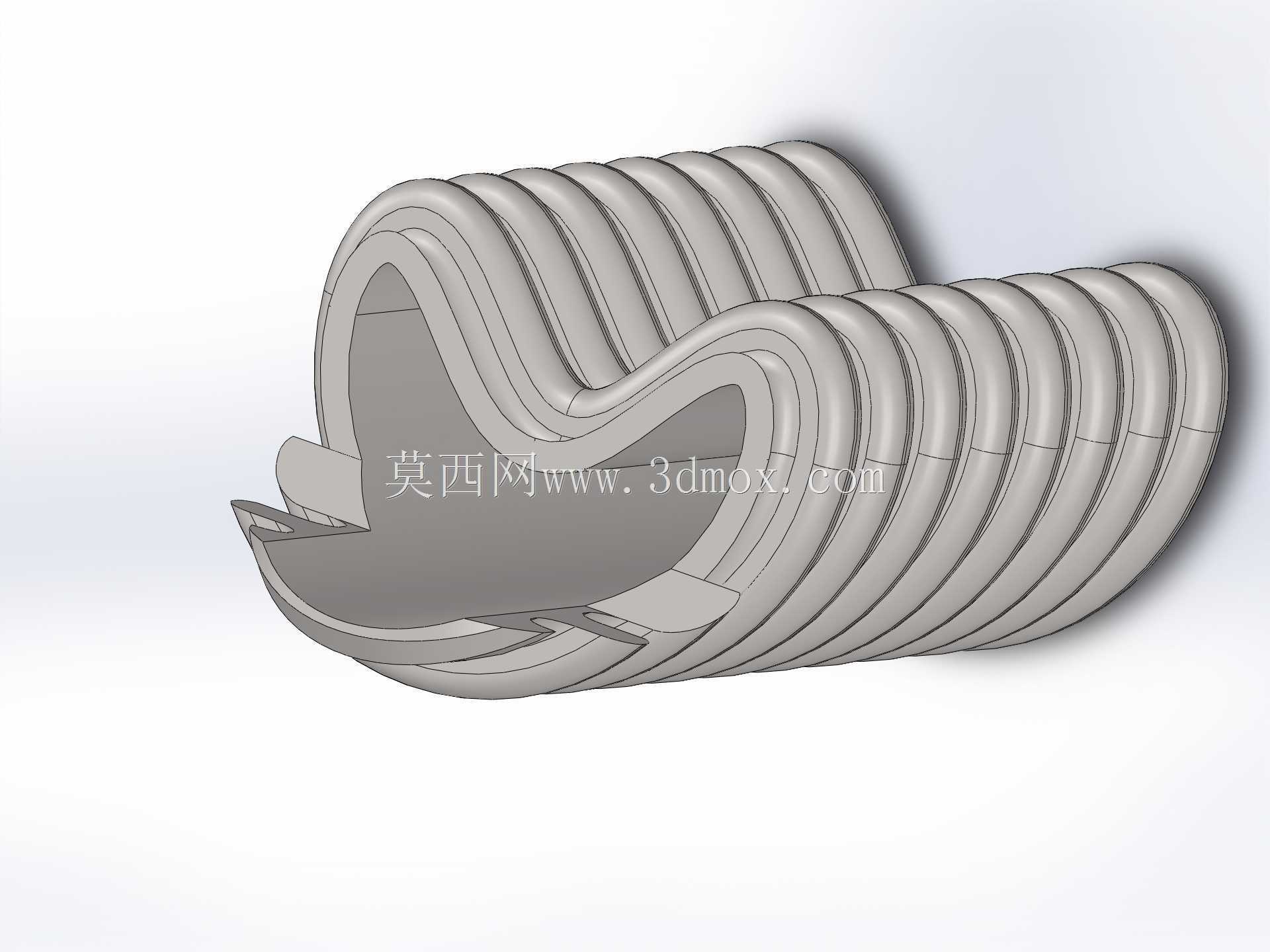

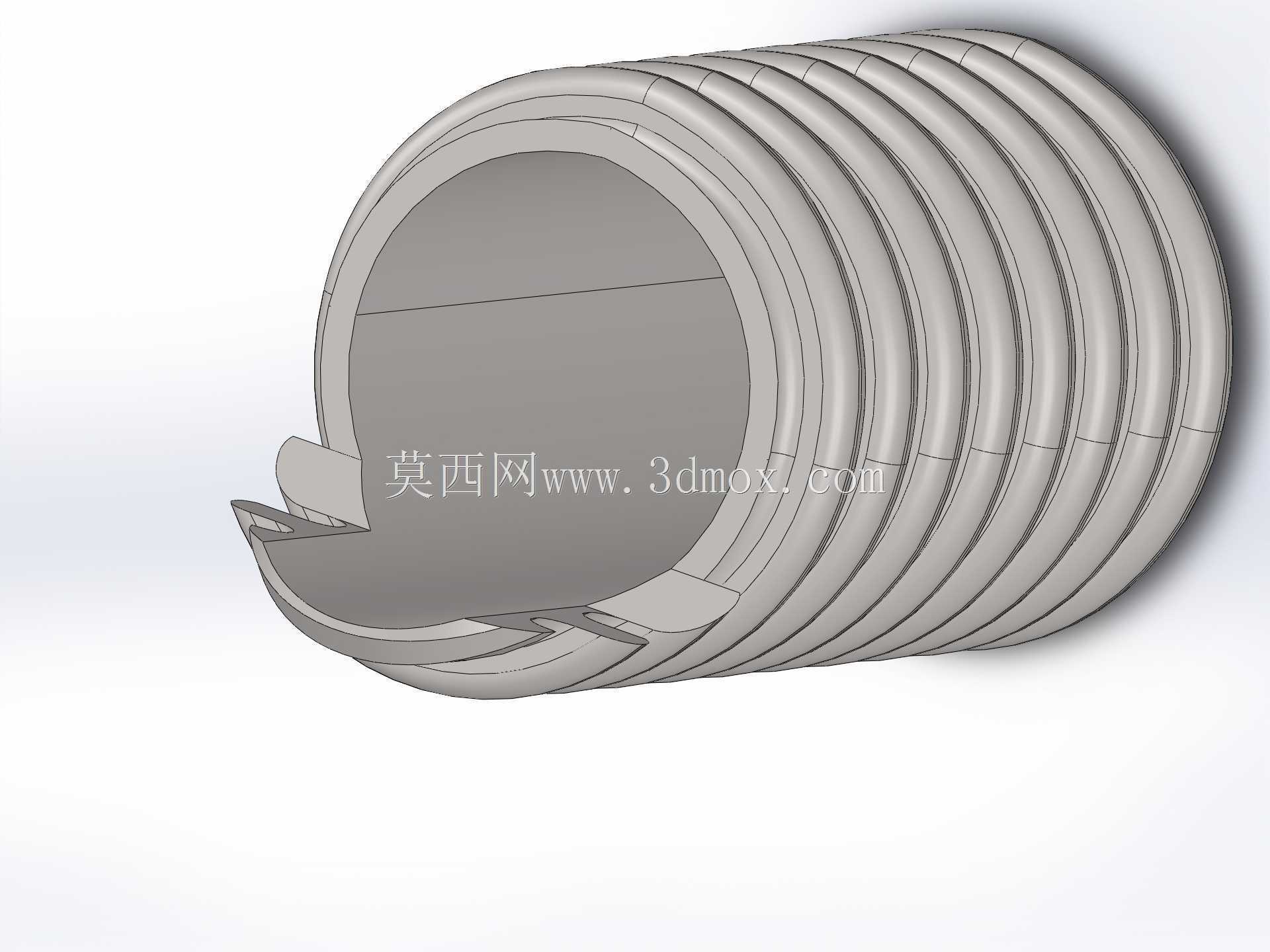

　　结构设计上采用了分段式的轮廓逻辑，前端为圆弧导向头，没有尖锐棱角，植入时能顺着骨道的自然弧度滑入，避免刺破骨道侧壁造成骨皮质穿透的手术风险；中段为连续的波纹状弹性主体，每一圈波纹的壁厚经过反复迭代，既保证植入过程中受推送力作用时可以被径向压缩，顺利通过直径略小于锚体自然状态的植入通道，又能保证到达目标位置后，撤去推送套管的约束时，弹性结构可以快速回弹展开，波纹结构的每个波谷位置都做了圆角过渡，避免长期受交变载荷时出现应力集中导致的结构断裂，毕竟植入物在体内需要承受至少数百万次的微动载荷，应力集中点的疲劳失效是这类植入物最常见的失效模式。

　　尾部的缝合翼做了内凹的穿线槽设计，缝合线可以卡在槽内不会出现滑移，同时翼片展开后边缘与骨道的接触面积做了加宽处理，不会因为局部压强过大切割骨组织，也能避免缝合线在骨锚与骨道的缝隙处被卡断。整个结构的外轮廓在压缩状态下的直径控制在5.5mm，适配临床常用的6mm直径骨道，不需要术者额外准备特殊规格的骨钻，展开后的最大径向尺寸为8.2mm，能在常规骨道内形成足够的锁合支撑，整体轴向长度为14mm，适配肱骨大结节、胫骨平台这类常用植入位点的骨量条件，不会因为长度过长穿透对侧骨皮质，也不会因为长度过短导致锚定深度不足。

　　建模过程中采用了上下文关联的建模逻辑，先建立骨道的参考几何体，模拟骨道的不规则内壁形态，再在压缩状态下构建锚体的基础轮廓，通过样条曲线控制波纹段的曲面过渡，将展开状态下的翼片轮廓与骨道参考面做配合约束，调整每个波纹段的曲率，保证压缩过程中各圈波纹不会出现互相干涉，同时回弹展开后每个翼片的贴合角度都能与骨道内壁形成均匀接触，最后将参考骨道几何体隐藏，只保留锚体本身的结构，通过曲面曲率检查反复调整过渡圆角，确保整个外表面没有曲率突变，避免植入过程中划伤软组织，也减少术后植入物周围的软组织激惹反应。

　　从加工适配性角度，整个结构没有复杂的内凹倒扣，采用医用钛合金材料时，可以通过一次五轴铣削加工完成，不需要额外的拼接或焊接工序，能有效控制加工精度，每个批次的产品尺寸偏差可以控制在0.02mm以内，保证植入时的推送顺畅度，表面的波纹结构在后期做阳极氧化处理时，也能增加表面粗糙度，更利于骨组织在锚体表面的附着，进一步提升长期固定的稳定性。针对翻修场景，该结构的弹性翼片在受到反向牵拉时可以被重新压缩，配合专用取出器械可以完整从原骨道内取出，不会在骨道内残留金属碎屑，也不会过度破坏原有骨道的骨量，给翻修手术留出足够的操作空间。
