骨科植入手术测力用拍击锤结构设计

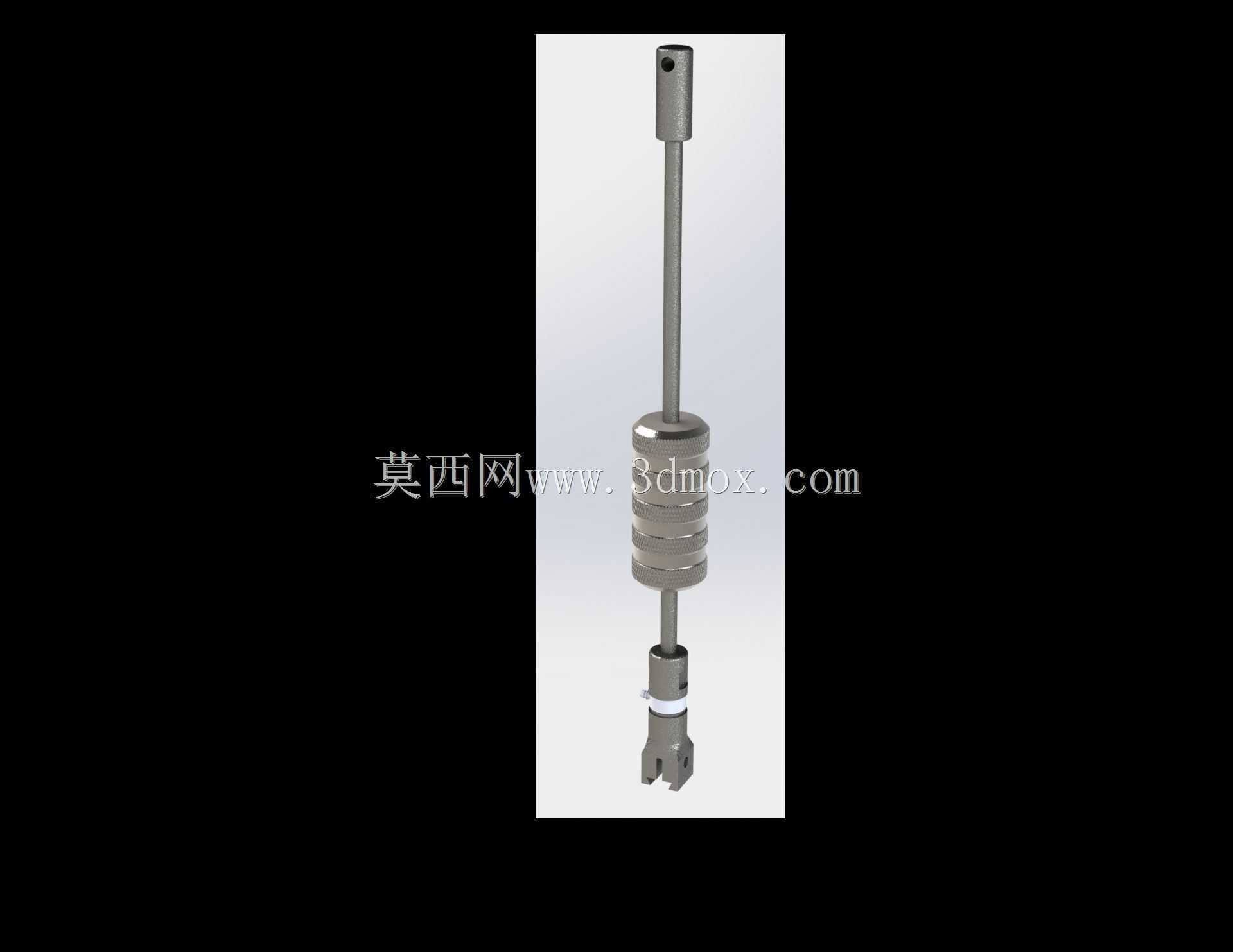

　　在骨科植入手术的临床操作场景中，植入物击入骨髓腔的过程需要精准控制敲击力度，避免力度过大造成骨裂、植入物移位，或是力度不足导致植入物就位不良影响术后愈合，这款带测力功能的拍击锤正是为解决这一临床痛点设计的专用手术器械。从结构设计逻辑来看，整体采用长杆同轴布局，顶端为敲击受力端，设置有径向通孔可搭配辅助定位销，避免敲击过程中锤体滑脱偏移；中段为集成负载垫圈的测力段，通过多层环形垫圈的弹性形变匹配力值采集需求，可适配Kistler 9102A型负载清洗器的信号采集链路，实时反馈敲击过程中的瞬时力值与力传导曲线，为术者提供量化的操作参考，替代传统依靠术者经验判断敲击力度的操作模式。下端为植入物夹持端，采用开叉式弹性夹头结构，

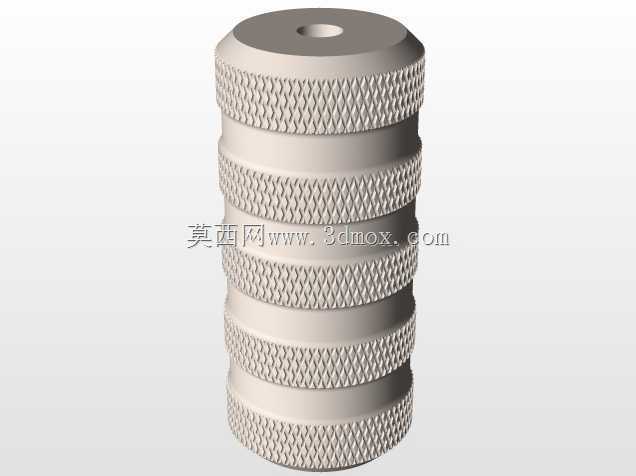

　　可根据不同规格的植入物柄部尺寸做适配夹持，夹持端与杆身通过螺纹副连接，可快速更换不同规格的夹头以适配多型号植入物的安装需求，夹头端面做圆角钝化处理，避免击入过程中划伤植入物表面或骨组织。从安装边界与尺寸适配角度，整体杆身直径控制在8mm以内，可适配骨科手术中常规的操作空间需求，不会对术区视野造成过多遮挡；测力段的最大外径为18mm，握持段做滚花防滑处理，术者可单手扶持杆身控制击入方向，另一只手使用普通骨锤敲击顶端受力端完成击入操作。设计过程中重点考虑了力传导的同轴度要求，所有回转面均采用同轴度公差0.02mm的加工要求，避免敲击过程中出现偏载导致力值测量误差，或是侧向分力造成植入物倾斜进入髓腔。负载垫圈的刚度经过反复调校，

　　既保证足够的灵敏度捕捉微小的力值变化，又具备足够的抗冲击强度，可承受术中最大12kN的瞬时敲击力不发生塑性形变。夹头的夹持力经过验证，在最大敲击力下不会出现植入物滑脱，同时拆卸时仅需轻微旋转即可松开，不会在植入物表面留下夹痕。整体结构可拆解为顶端敲击头、测力杆身、负载垫圈组、夹持接头四个模块，各模块之间通过精密螺纹连接，术后可快速拆解进行高温高压消毒，所有与人体组织接触的部位均采用医用不锈钢材质，满足临床消毒与生物相容性要求。不同于普通骨科骨锤的纯敲击功能，这款拍击锤的核心价值在于将力值测量功能集成到击入操作的执行端，不需要额外加装外置测力传感器，不会改变术者的常规操作习惯，术者按照传统击入流程操作即可同步获取力值数据，

　　可用于临床手术操作的力值数据记录，也可用于骨科植入物的力学性能测试实验，为植入物设计优化提供真实的术中力学数据支撑。在结构细节处理上，所有棱边均做R0.5以上的圆角过渡，避免尖锐棱角划伤手术手套或是骨组织，杆身表面做哑光处理，避免手术无影灯的反光影响术者视野，测力段的垫圈之间预留0.1mm的形变间隙，保证受力时垫圈可均匀形变，力值传递无滞后。
