乘用车多辐条铝合金轮毂结构设计

　　日常做底盘行走部件的结构校核时，轮毂是连接轮胎与车轴的核心承载件，这款多辐条铝合金轮辋的设计，首先要匹配民用紧凑型乘用车的安装边界，轮辋的中心孔直径需要对应常规家用车的轴头尺寸，避免出现安装偏心引发的高速抖动问题，PCD节圆直径的孔位分布要严格对应车型的轮毂螺栓规格，不管是4孔还是5孔的布局，孔位的位置度公差需要控制在0.1mm以内，保证安装时螺栓受力均匀，不会出现单颗螺栓过载断裂的风险。轮辋的J值也就是轮缘宽度，需要适配对应宽度的民用子午线轮胎，避免轮胎安装后出现胎侧鼓包或者胎圈脱开的问题，ET偏距的设计要兼顾轮距与翼子板的齐平度，同时不能在转向时蹭到翼子板内衬或者刹车卡钳，尤其是现在很多车型改装大尺寸刹车卡钳，

　　轮辐背面的避让空间需要提前预留足够的间隙，避免极限转向或者颠簸压缩悬架时出现干涉。从结构受力的角度来说，这款轮辋采用的十辐双条布局，不是单纯为了外观好看，每一组双辐条的受力路径都是从中心安装盘直接延伸到轮辋的胎圈座位置，车辆在过弯时的侧向载荷、制动时的纵向载荷，都能通过辐条均匀分散到整个轮辋结构上，不会出现应力集中在某一根辐条根部的问题，辐条的截面采用变厚度设计，靠近中心盘的位置厚度更大，往轮缘方向逐渐收薄，既保证了核心承载区域的结构强度，也能适当降低整体的簧下质量，要知道簧下质量每降低1kg，对整车操控响应的提升比簧上质量降低5kg还要明显，铝合金材质本身的密度比钢制轮毂低三分之一左右，散热性能也更好，

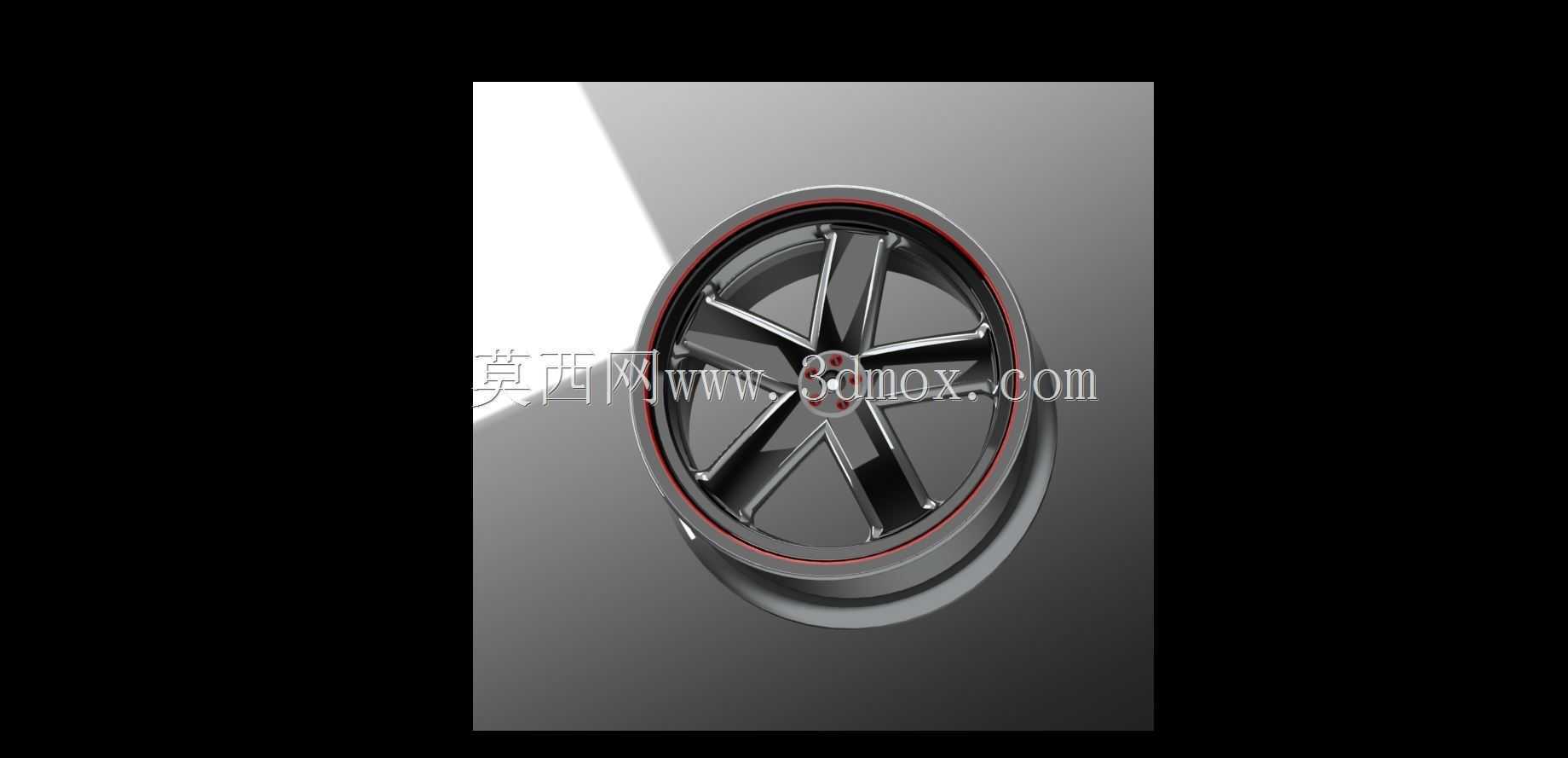

　　连续制动时产生的热量能更快通过轮辐散发出去，降低刹车系统的热衰减风险。轮辋边缘的红色装饰圈属于外观装饰结构，设计时需要做嵌入式的安装槽，避免车辆行驶过程中被路面飞溅的石子打飞，装饰圈的材质要选用耐候性好的工程塑料，耐受高低温环境不会出现开裂脱落的问题。胎圈座的位置设计有标准的凸峰结构，轮胎充气后胎圈能牢牢卡在凸峰位置，哪怕是轮胎意外失压，也不会直接从轮辋上脱开，保证高速行驶时的安全性。气门嘴的安装孔位设置在两根辐条之间的位置，既方便后期充气时的操作，也不会因为辐条的遮挡导致气门嘴安装不到位出现慢漏气的问题。在实际的建模过程中，所有的过渡圆角都不能省略，尤其是辐条和中心盘连接的位置、辐条和轮辋连接的位置，圆角半径不能小于3mm，

　　避免机加工或者铸造的时候出现应力集中，日常行驶中遇到颠簸路面冲击时出现裂纹。轮辋的中心孔位置设计有倒角，安装的时候能更容易对准轴头，不会因为对位不准刮伤轴头的防锈涂层。做动平衡校验的安装基准面要和中心孔的轴线保持垂直，垂直度公差控制在0.05mm以内，保证后期做动平衡时的数据准确，避免高速行驶时出现方向盘抖动的问题。这款轮辋的设计定位是民用改装替换市场，所以整体的尺寸参数覆盖了16到18英寸的常规家用车适配规格，不需要改动原车的刹车、悬架结构就能直接安装替换，平衡了外观视觉效果和日常行驶的实用性，不会因为过度追求低趴或者大宽度的外观效果，导致轮胎异常磨损或者转向沉重的问题，轮辐的表面做了亮面车削处理，既提升了外观的精致感，也能在表面形成一层致密的氧化层，提升铝合金材质的抗腐蚀能力，日常行驶中遇到路面的积水、融雪剂也不容易出现腐蚀起皮的问题。
