圆管流体控制用蝶阀组件结构设计

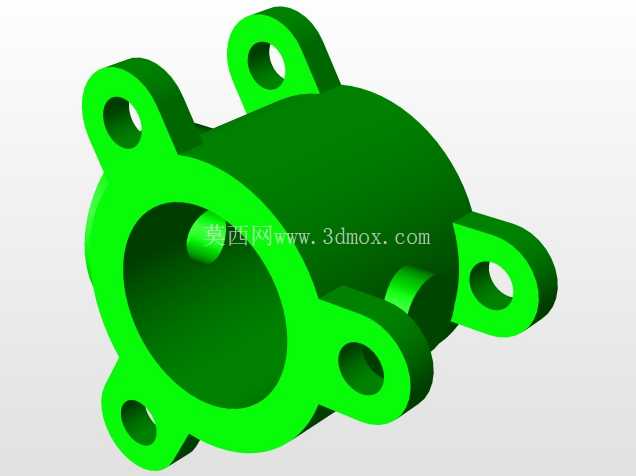

　　在市政给排水、暖通空调管网、化工介质输送、蒸汽动力配送这类涉及圆管流体管控的场景里，蝶阀是绕阀杆旋转实现启闭、调节的核心控制部件，这套组件的结构设计完全围绕圆管安装场景的实际需求展开，没有冗余的结构设计，所有特征都服务于安装适配、流体管控、长期运维的实际工程要求。做这套结构设计的时候，最先锚定的是常规低压流体输送圆管的安装边界，阀板的旋转轨迹完全控制在管道通径对应的圆柱空间内，不会出现阀板开启后突出管道法兰端面、干涉相邻管路配件的问题，两端连接法兰的螺栓孔位完全匹配对应通径的管路法兰标准，孔距公差控制在机械安装允许的偏差范围内，现场安装时不需要额外扩孔或者调整管路位置，能直接对接现有管网。

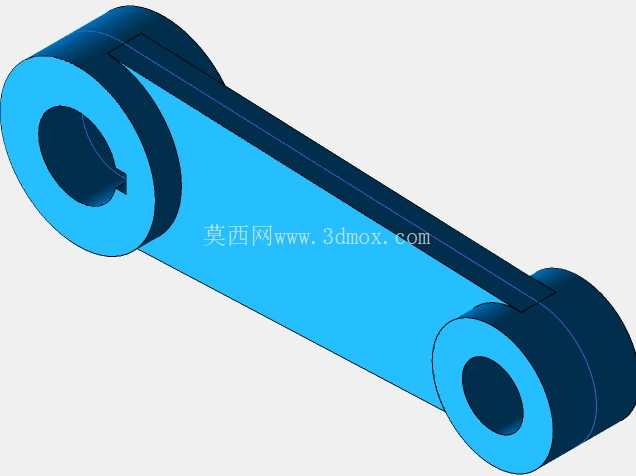

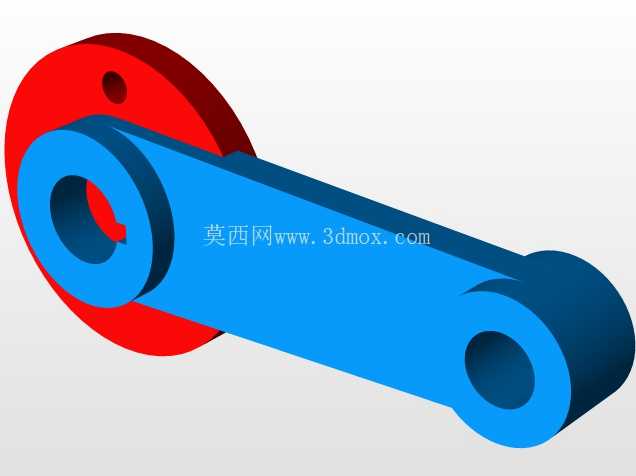

　　从功能特性来看，这套蝶阀组件可以实现从全闭到全开90度旋转范围内的任意开度调节，阀板采用对称流线型结构，全开状态下阀板与流体流向平行，流阻系数远小于同通径的截止阀，适合大流量、低压力损失要求的输送场景；全闭状态下阀板密封圈与阀座的贴合面采用整周连续密封结构，能满足空气、惰性气体、低压蒸汽、清水、常规无腐蚀性液体介质的截断要求，不会出现常规对夹蝶阀常见的边缘渗漏问题。设计过程中特意优化了阀杆与阀板的连接结构，没有采用传统的销钉贯穿连接，而是用扁方加端面定位的方式传递扭矩，既避免了销钉孔位置出现应力集中导致阀板长期启闭后断裂的问题，也减少了流体在阀板表面的扰流，降低了介质带杂质时对连接位置的冲蚀磨损。阀杆的上下支撑位置设置了耐磨衬套，衬套采用自润滑材质，不需要定期加注润滑脂就能满足上万次启闭的转动要求，同时衬套与阀杆的配合间隙控制在合理范围，既不会因为间隙过大导致阀板晃动、密封面贴合不严，也不会因为间隙过小出现热胀冷缩后阀杆卡涩的问题。考虑到现场安装的操作空间，驱动端的连接位置采用标准方头结构，既可以适配手动手柄，也能直接加装气动、电动执行机构，不需要额外加工转接件，当管路需要升级为自动控制时，只需要拆除手柄直接安装执行器即可，不用拆解阀体本身，大幅降低后期改造的工作量。

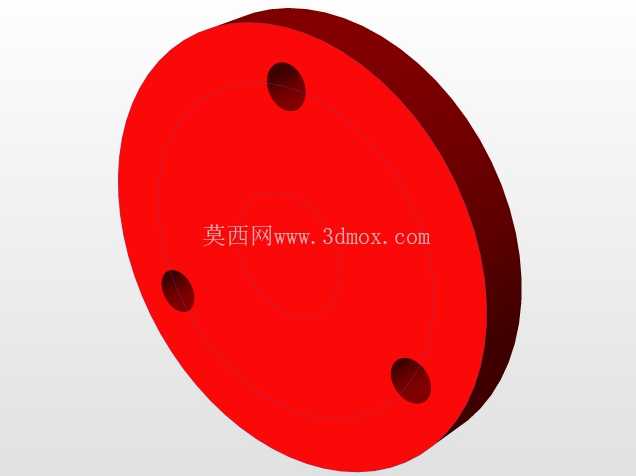

　　外形尺寸上，阀体的整体结构长度比同通径的法兰闸阀短60%以上，重量仅为同压力等级闸阀的三分之一，在空间狭窄的管廊、设备夹层内安装时，不需要预留太大的操作和拆装空间，后期维护更换密封圈的时候，只需要拆开阀盖就能取出阀板和密封圈，不需要把整个阀体从管路上拆下来，大幅降低运维的工作量。在密封结构的设计上，阀座密封圈采用嵌入式安装结构，不需要粘接或者螺栓固定，更换时直接将旧密封圈从阀座槽内取出，新密封圈嵌入槽内即可，密封圈的压紧量通过结构尺寸直接保证，不会因为安装时的人为操作导致压紧量过大或者过小，影响密封效果和启闭扭矩。

　　另外，这套组件的所有过流部件都做了圆角过渡处理，没有尖锐的直角结构，一方面减少流体经过时的局部阻力，另一方面也避免介质中的纤维类杂质挂在结构棱角上，长期堆积导致阀板卡涩或者密封面损坏。针对蒸汽输送场景的使用需求，阀杆位置设置了散热结构段，能降低管道内高温介质向驱动端传递的热量，避免手动操作时手柄温度过高，也能防止电动执行器因为长期高温环境出现电子元件老化加速的问题。在安装边界的考量上，阀体底部没有突出的排污口或者其他结构，安装时不需要在管道支架上额外预留避让空间，直接贴合常规管道支架安装即可，两端法兰的密封面采用突面结构，适配常规的橡胶垫片、金属缠绕垫片，不需要定制特殊规格的密封垫片，现场运维时可以直接取用通用备件。
