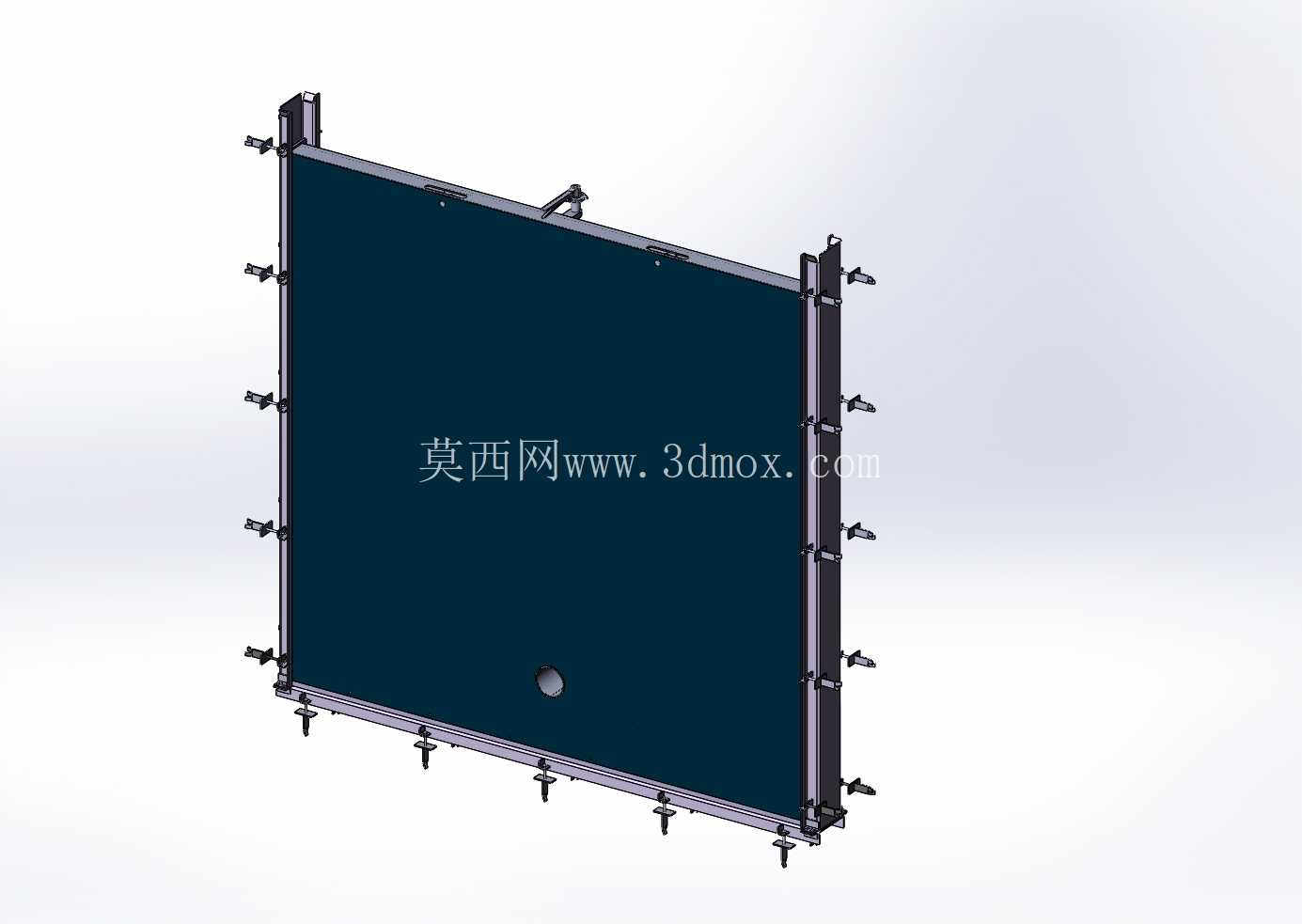

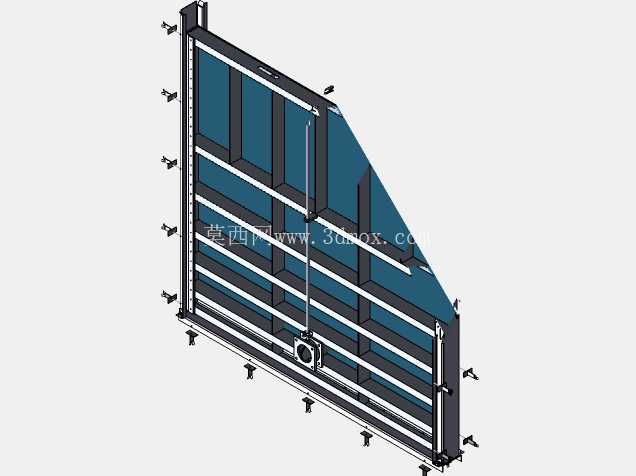

大口径方形插板结构闸阀三维结构

　　从结构设计来看，这款闸阀采用整体框架式承载结构，四周的边框通过均匀分布的紧固件实现密封面的压紧固定，每侧的紧固件间距经过等距排布计算，能够保证密封面的压紧力均匀分布，避免局部压紧力不足导致的渗漏问题，也防止局部压力过大造成密封件过早压溃失效。闸板整体采用平板式结构，升降过程中沿两侧的导向槽做直线运动，导向槽的间隙设计预留了热膨胀余量，能够适应不同工况温度下闸板的形变，避免卡涩问题。闸板顶部设置了驱动连接位，可以适配手动执行机构、电动推杆或者气动驱动单元，用户可以根据现场的自动化控制需求选配对应的驱动部件，不需要对阀体主体做额外改造。这款方形结构的闸阀，主要应用在大截面流体通径的工况场景，常见于工业循环水系统、通风除尘管路、冷却塔进出水主管路这类需要大流量通断控制的环节，和常规圆形通径的闸阀不同，方形通径的设计能够匹配同截面的方形风道、水槽接口，避免接口变径带来的流阻骤增问题，在冷却塔配套安装场景中，这类闸阀可以直接对接方形冷却水流道，不需要额外制作方圆过渡接头，能够减少现场安装的焊接工作量，也能降低过渡段带来的积液、积尘风险。

　　从安装边界来看，这款闸阀的安装法兰面分布在阀体四周，安装时需要预留足够的侧向操作空间，用于周边紧固件的拧紧作业，同时阀体上方需要预留闸板完全升起时的行程空间，避免闸板提升到位后和上方管线、结构梁发生干涉。密封结构采用周边环绕式密封，闸板完全关闭时，密封面和闸板平面完全贴合，能够实现零泄漏截断，闸板开启时，通流截面完全打开，流道内没有突出的节流部件，介质流动的阻力极小，不会出现常规截止阀类产品的压损过大问题，适合大流量、低流速的介质通断控制场景。

　　设计过程中，对框架的受力做了针对性优化，当闸阀单侧承受介质压力时，框架的形变控制在密封件允许的形变范围内，不会因为框架变形导致密封面分离渗漏，四周的连接耳座和主框架采用一体化结构设计，避免焊接连接带来的应力变形问题，所有和介质接触的表面都做了平整化处理，没有容易积留杂质的死角，在输送含少量杂质的循环水、含尘气体时，不会出现杂质卡滞闸板的问题。闸板底部设置了定位缓冲结构，当闸板下降到完全关闭位置时，缓冲结构能够吸收闸板的闭合冲击力，避免刚性碰撞导致密封面磕碰损伤，也能降低闭合时的噪音。导向部件采用耐磨材质制作，长期往复运动过程中磨损量极小，能够保证闸板长期运行的对中精度，不会出现闸板偏斜导致的密封面偏磨问题。

　　在实际选型应用中，这类方形闸阀常被用于冷却塔的进出水控制，检修冷却塔时可以完全关闭闸阀截断水流，不需要排空整个系统的存水，能够大幅缩短检修停机的时间，也能减少水资源的浪费；在通风除尘系统中，这类闸阀可以用于分支管路的风量截断，调整不同支路的通风量，或者在设备检修时隔离对应管路，避免整个除尘系统停机。和常规圆形闸阀相比，方形结构的通流面积利用率更高，在相同安装空间下，能够提供更大的通流截面，适合大流量、安装空间受限的改造场景，安装时只需要保证两侧连接法兰的平面度，按照对角线顺序逐步拧紧周边紧固件，就能保证密封的可靠性，不需要额外做密封面的配研作业，现场安装的操作门槛更低。
