多自由度伺服锻压机械臂结构设计

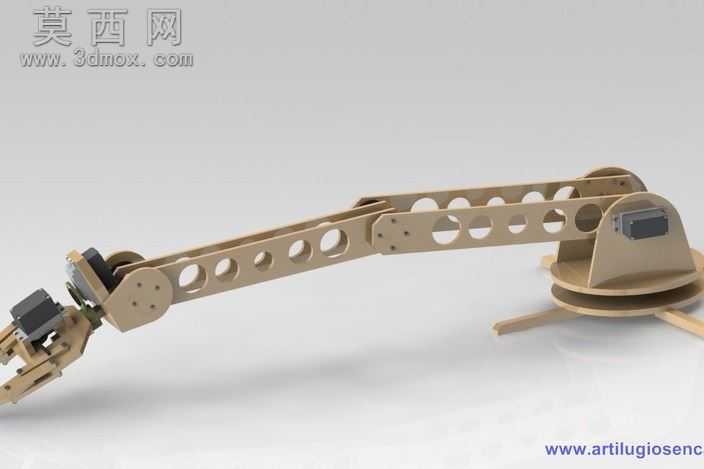

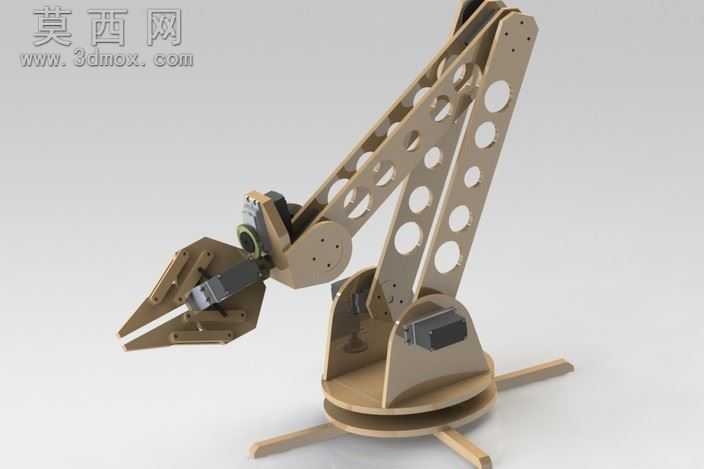

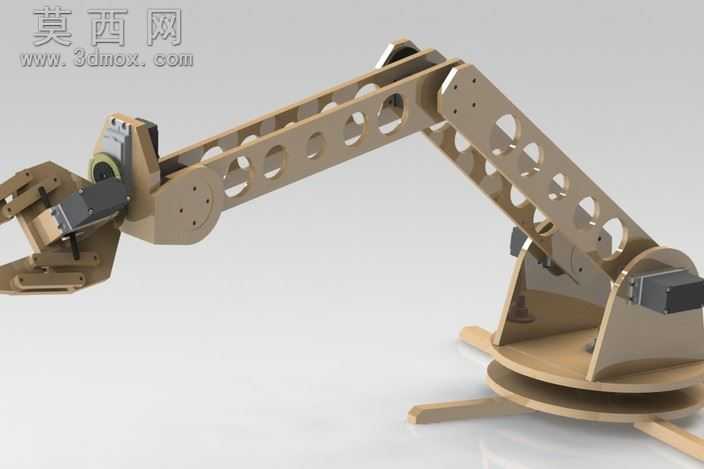

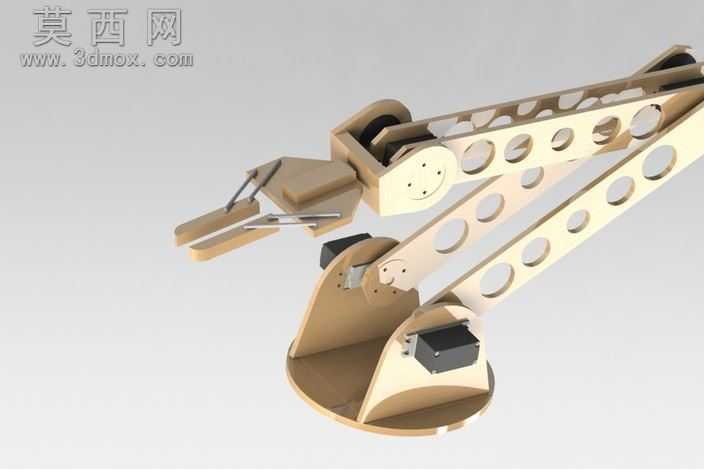

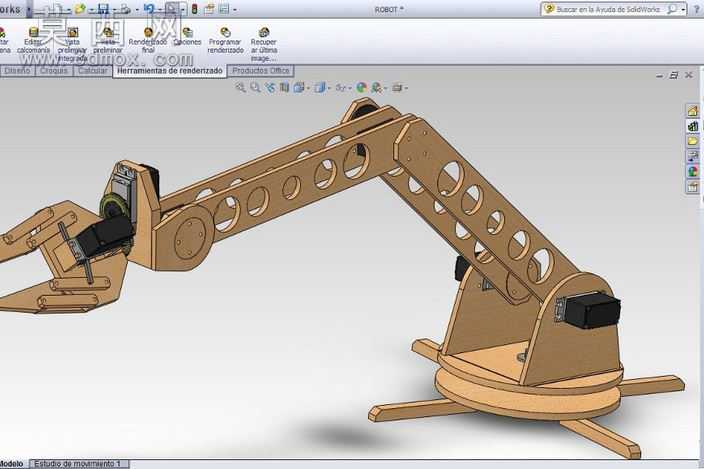

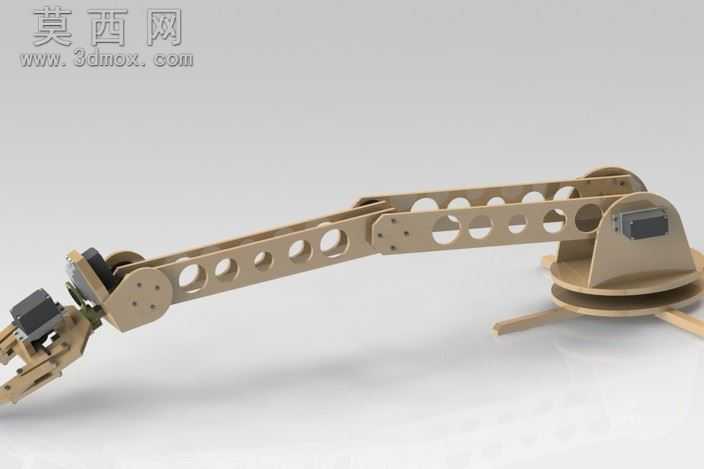

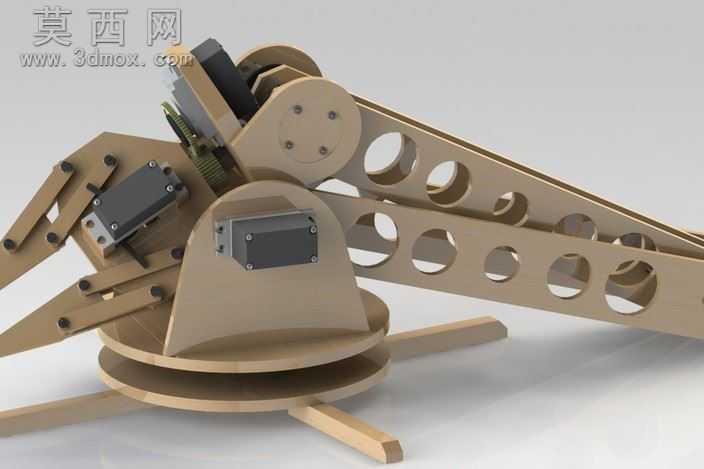

本模型为面向锻压作业场景设计的多自由度伺服机械臂，整体采用轻量化镂空结构设计，在保证结构刚性的前提下大幅降低了臂身自重，提升了关节运动的响应速度与负载适配能力。建模过程中采用自底向上的装配设计思路，首先完成底座回转支撑结构的建模，底座采用十字形支撑脚布局，搭配内置回转驱动结构，可实现360度水平方向回转，满足锻压工位多角度上下料的作业需求。大臂与小臂构件均采用镂空减重设计，臂身均匀排布圆形减重孔，在不降低结构抗弯抗扭强度的前提下，有效减少了运动惯量，适配高速往复的锻压上下料作业节奏。末端执行器采用夹爪式结构，可适配不同规格的锻压坯料夹持需求，夹爪开合通过关节处的舵机驱动，夹持力可根据坯料材质与重量进行参数调整。各关节处均预留了伺服电机的安装位与走线空间，建模时严格按照实际伺服电机的安装尺寸进行配合设计，保证各转动副的运动无干涉，可直接用于后续的运动仿真与物理样机制作。渲染阶段采用哑光金属材质模拟臂身的钣金加工质感，底座与关节连接处采用深灰色工程塑料材质区分不同构件，通过光影调整清晰展现各部分的装配关系与结构细节。设计过程中重点考量了锻压场景下的作业稳定性，臂身的铰接点均采用加宽支撑结构，避免长时间往复作业出现的结构形变，整体运动范围覆盖常见锻压设备的上下料区间，可完成坯料取放、工位转序等典型锻压辅助作业动作，模型的各零部件均为可编辑参数化结构，可根据实际作业负载、作业半径需求调整臂长、关节尺寸等参数，适配不同吨位的锻压设备配套使用。
