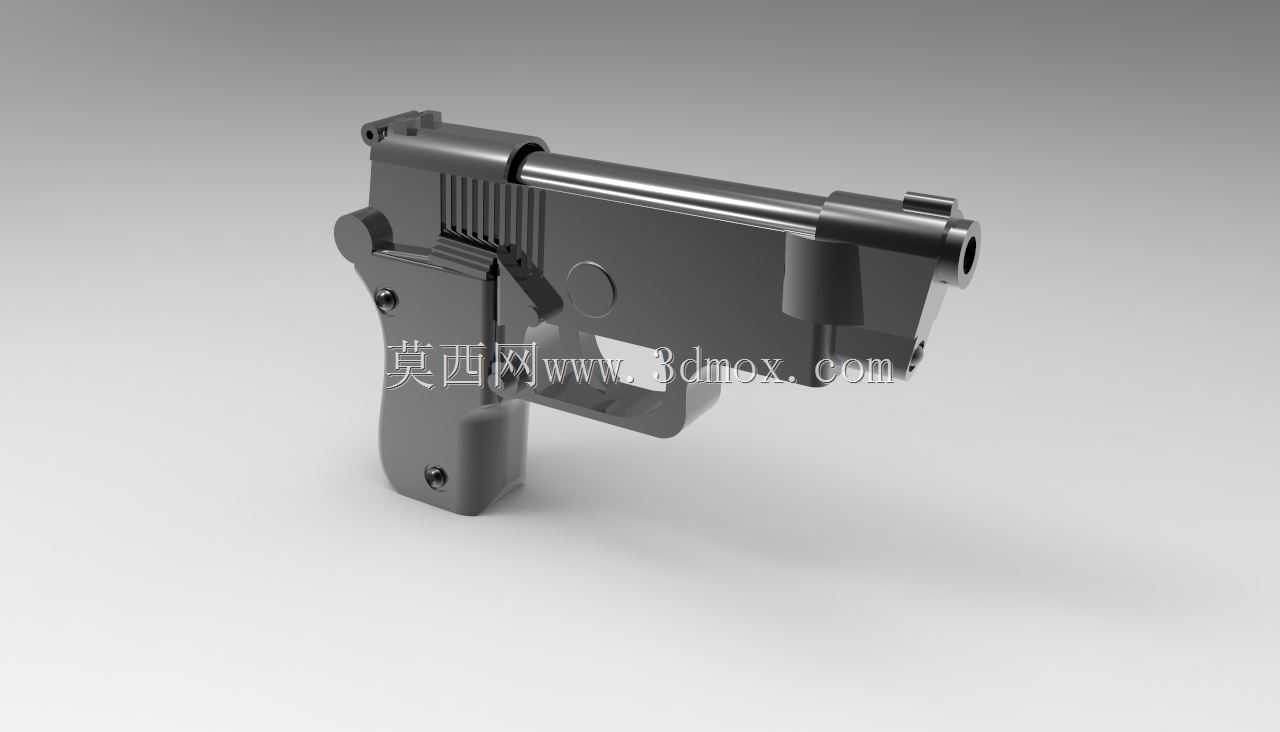

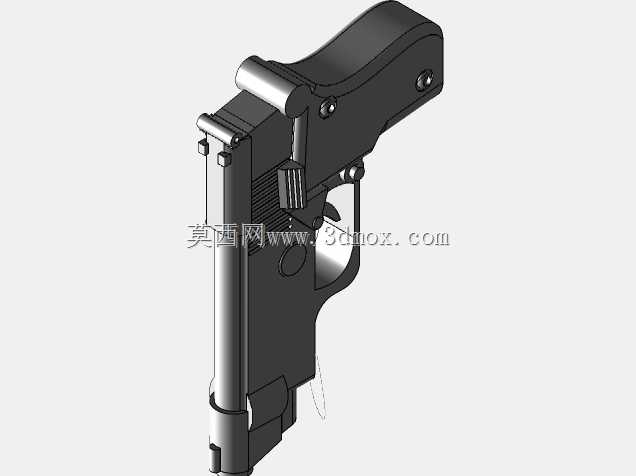

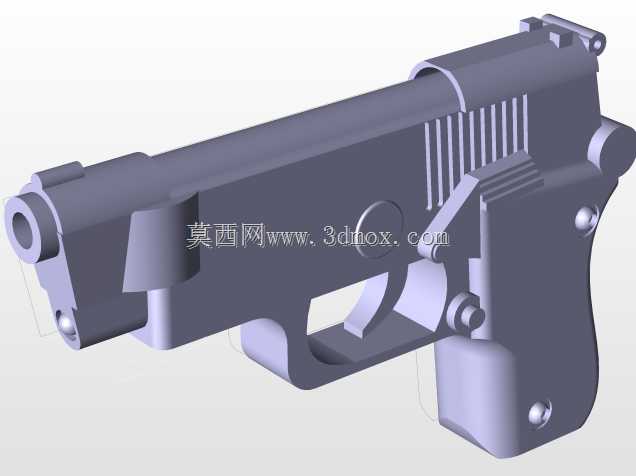

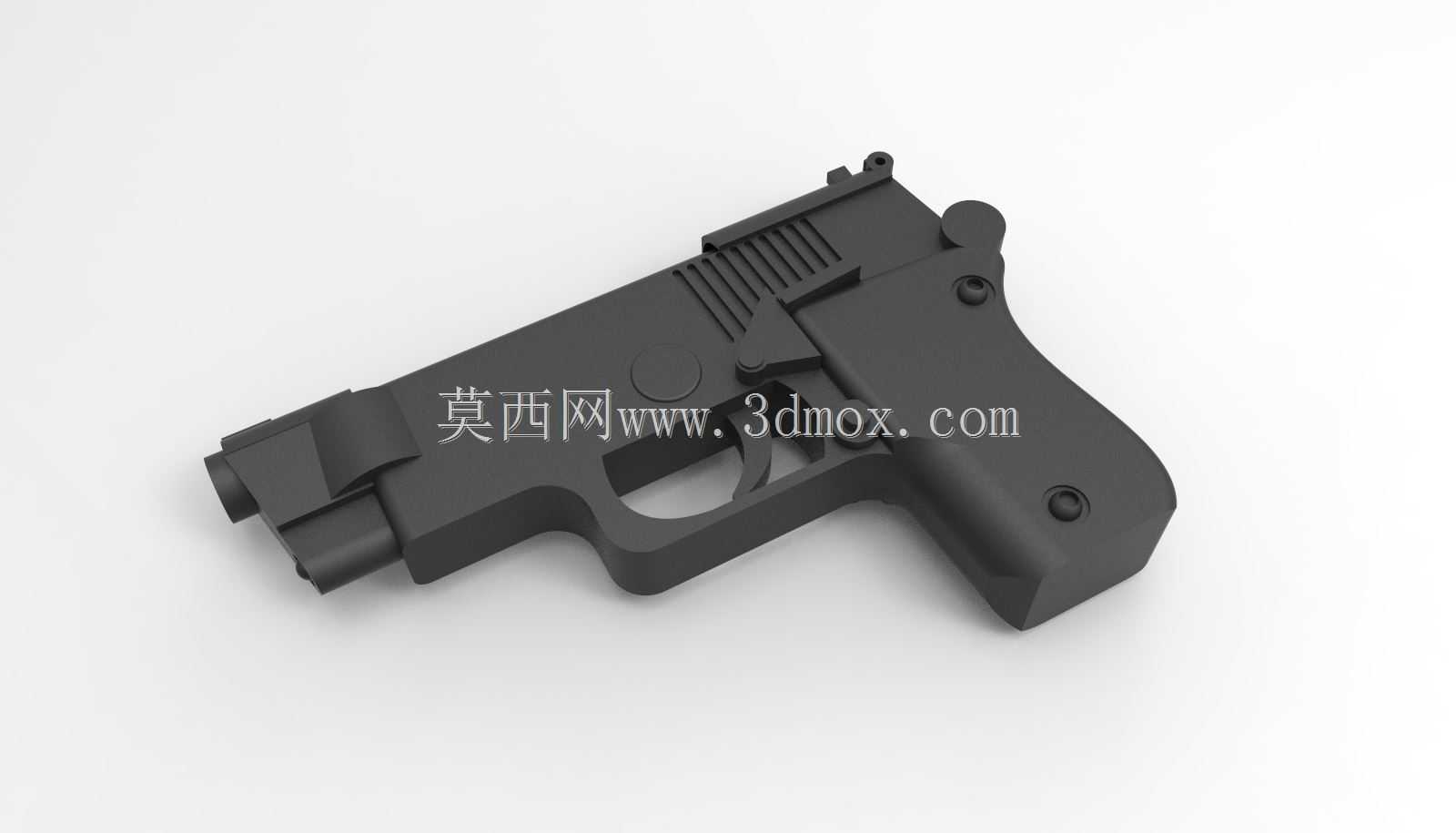

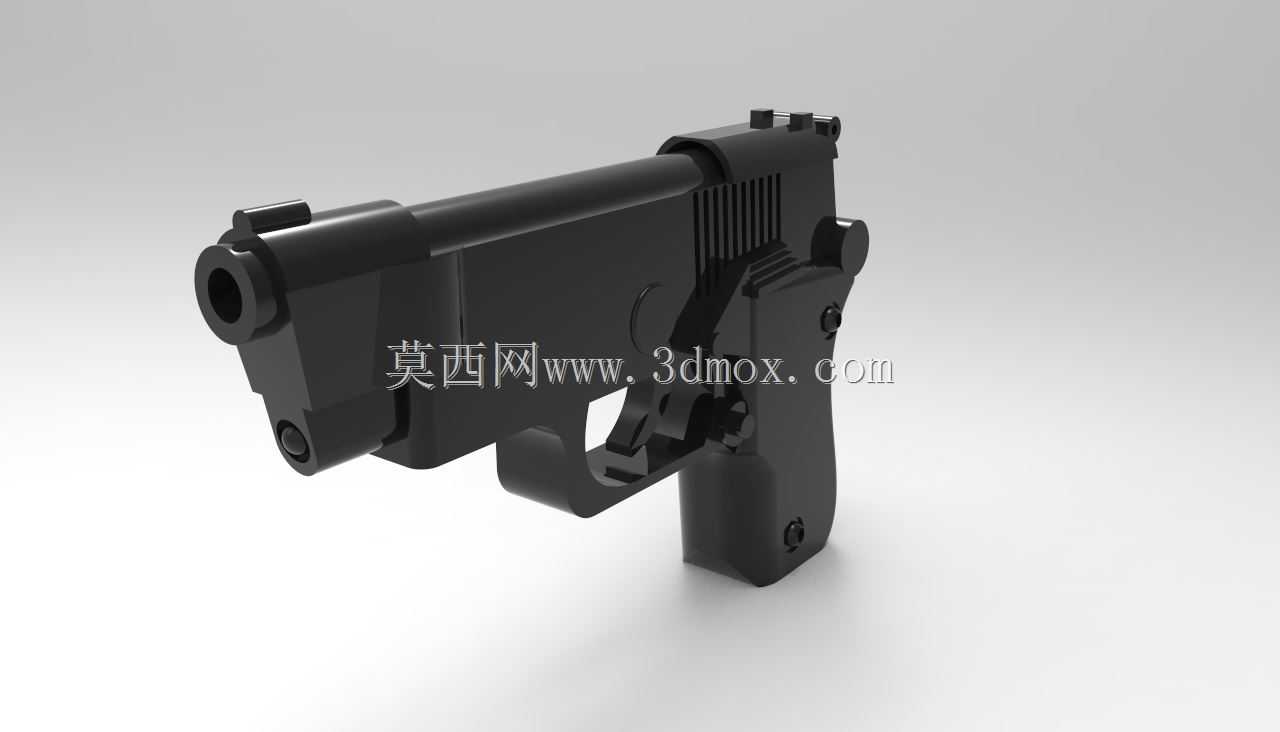

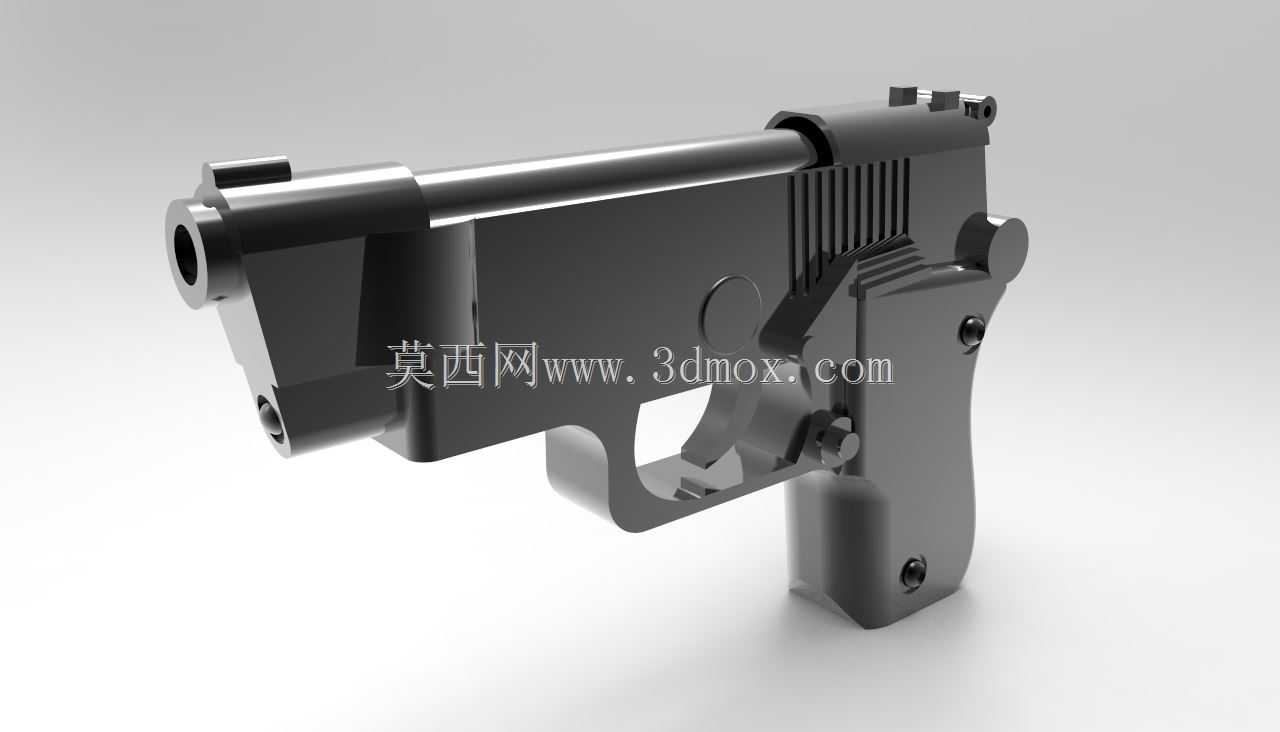

紧凑型手枪结构外观三维数模

这款紧凑型手枪的三维结构数模，完整还原了小型自卫手枪的全部装配关系与外形特征，建模过程中严格参照同类型便携枪械的实际尺寸比例搭建，整体轮廓贴合单手握持的人机工程学要求，握把处的弧度、扳机护圈的开口尺寸都经过反复校核，确保握持时手指自然贴合、扳机操作行程无干涉。从结构设计逻辑来看，该模型完整呈现了自由枪机式自动原理的核心构件布局，枪管与套筒的配合间隙、复进簧的安装空间、击发机构的传动路径都在数模中做了精准还原，套筒表面的防滑纹路做了等距阵列处理，既还原了真实枪械的操作防滑需求，也保证了外观细节的还原度。在实际应用场景中，这类结构数模可用于轻武器原理教学演示，帮助枪械设计入门者直观理解小型手枪的零件配合关系，也可作为影视道具、游戏资产制作的基础参考模型，省去从零开始搭建外形的重复工作量。从安装边界与尺寸约束来看，该模型整体长度控制在120毫米区间，高度不超过90毫米，最大宽度处为握把位置的28毫米，所有外露构件的边缘都做了0.2毫米的圆角处理，避免尖锐棱角带来的加工安全隐患，同时也还原了量产枪械的工艺特征。建模时对各个零件的装配公差做了预留设计，套筒与套筒座的滑动配合面预留了0.1毫米的间隙，扳机与扳机护圈之间预留了0.8毫米的活动空间，确保后续如果做3D打印验证时，各个活动构件可以顺畅动作不会出现卡滞。握把处的固定螺钉孔位做了同轴度约束，两个固定孔的中心距严格控制在32毫米，保证握把护板安装后不会出现错位，击锤的转动轴与击针的同轴度误差控制在0.05毫米以内，还原真实枪械的击发传动精度要求。整体模型的分件逻辑完全按照真实枪械的拆解顺序搭建，从套筒、枪管、复进簧到套筒座、扳机组件、击发机构都可以单独拆分，方便后续做结构拆解动画或者单独的零件工程图导出，各个零件的壁厚也做了合理性校核，套筒最薄处壁厚不小于2.5毫米，保证结构强度的同时控制整体重量，符合便携枪械轻量化的设计方向。
