标准机架式税控数字电视接收主机钣金机箱

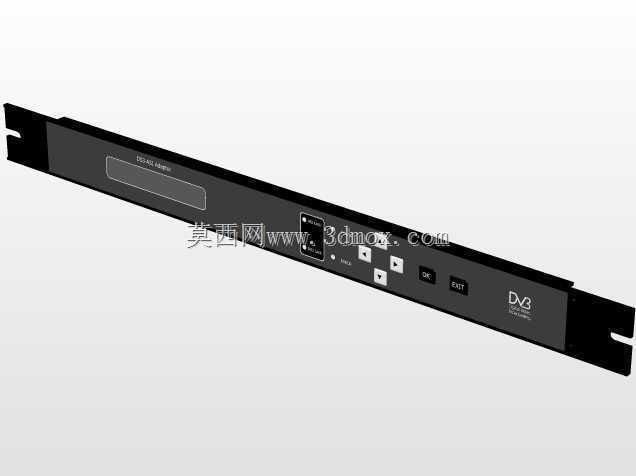

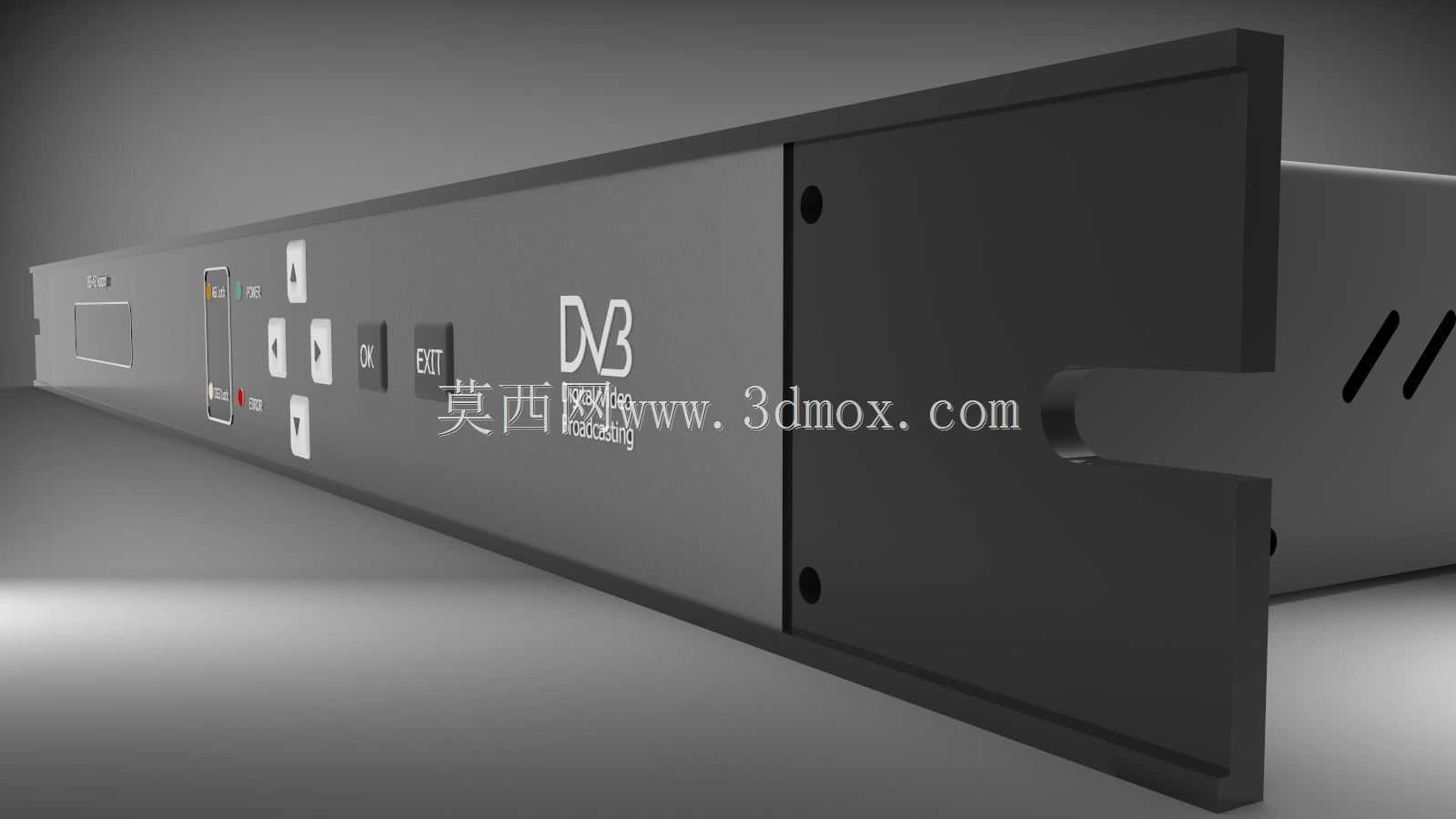

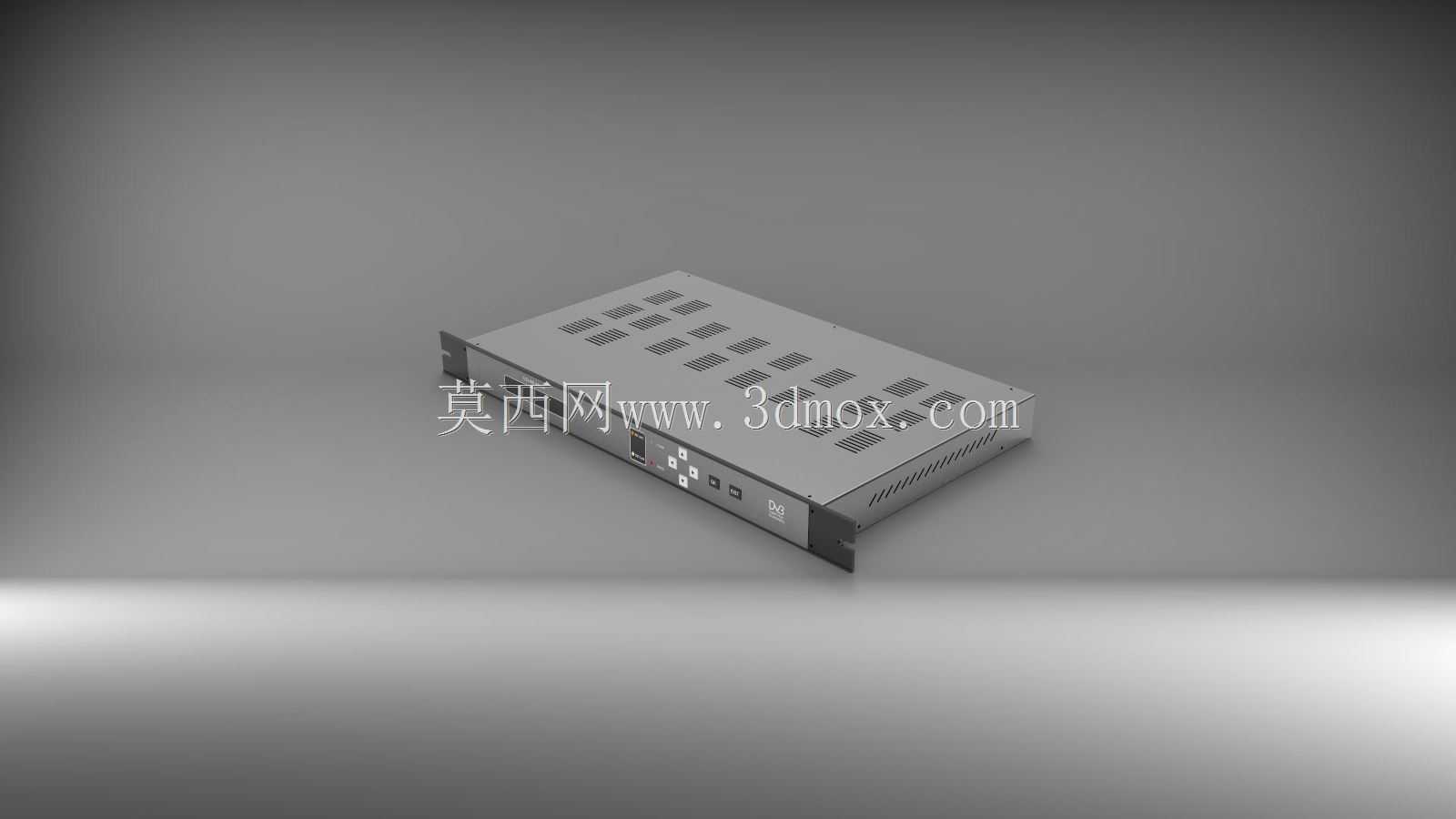

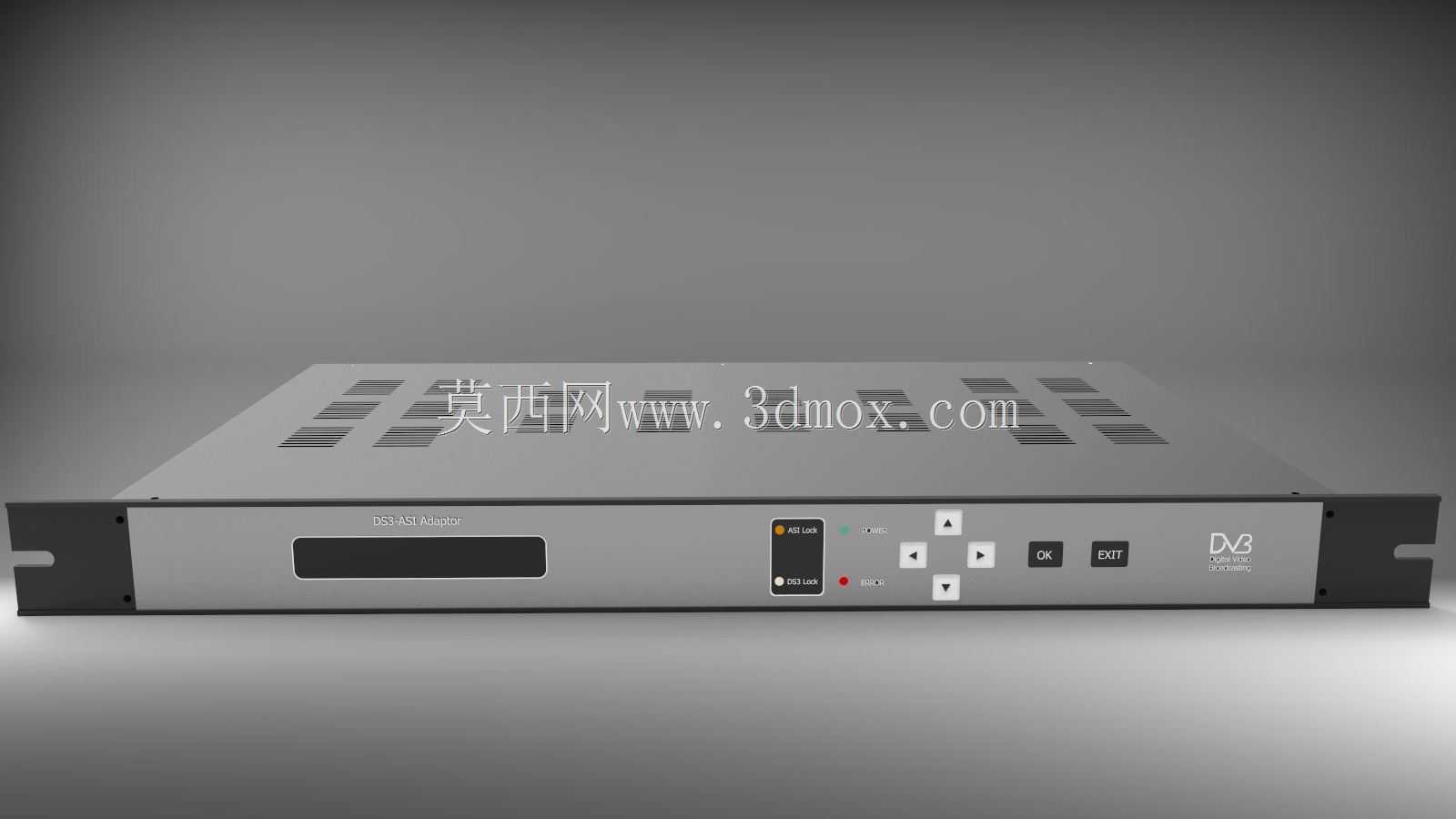

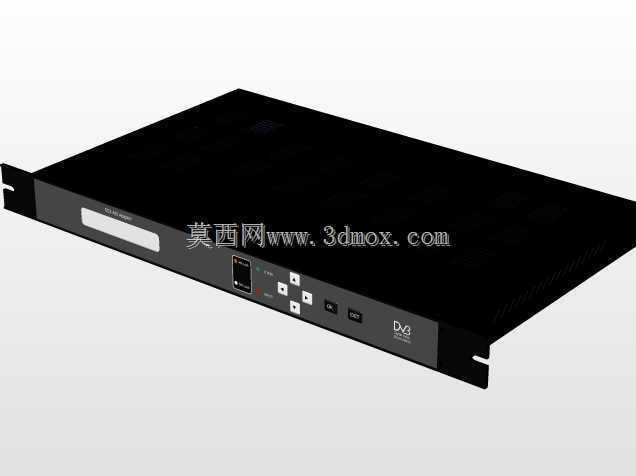

　　该款钣金机箱为标准19英寸机架安装式结构，适配广播电视前端机房、酒店数字电视系统、政企单位税控影音终端部署场景，作为税控数字电视接收解码设备的承载外壳，承担内部电路板固定、接口防护、散热通风、电磁屏蔽的核心作用。从结构设计来看，整体采用1.2mm厚冷轧钢板折弯成型，主体深度适配常规机柜安装深度，前面板采用银灰配色拉丝处理，搭配黑色侧边安装耳，安装耳上预留标准M6机柜固定孔位，可直接固定在标准网络机柜的立柱上，无需额外转接配件。前面板区域预留了数码显示屏安装窗口、功能按键开孔、状态指示灯位以及IC卡插卡口，满足税控模块的插卡授权、状态显示、本地操作需求，按键区域做了下沉式设计，避免日常搬运、机柜布线过程中误触按键导致设备参数变更。

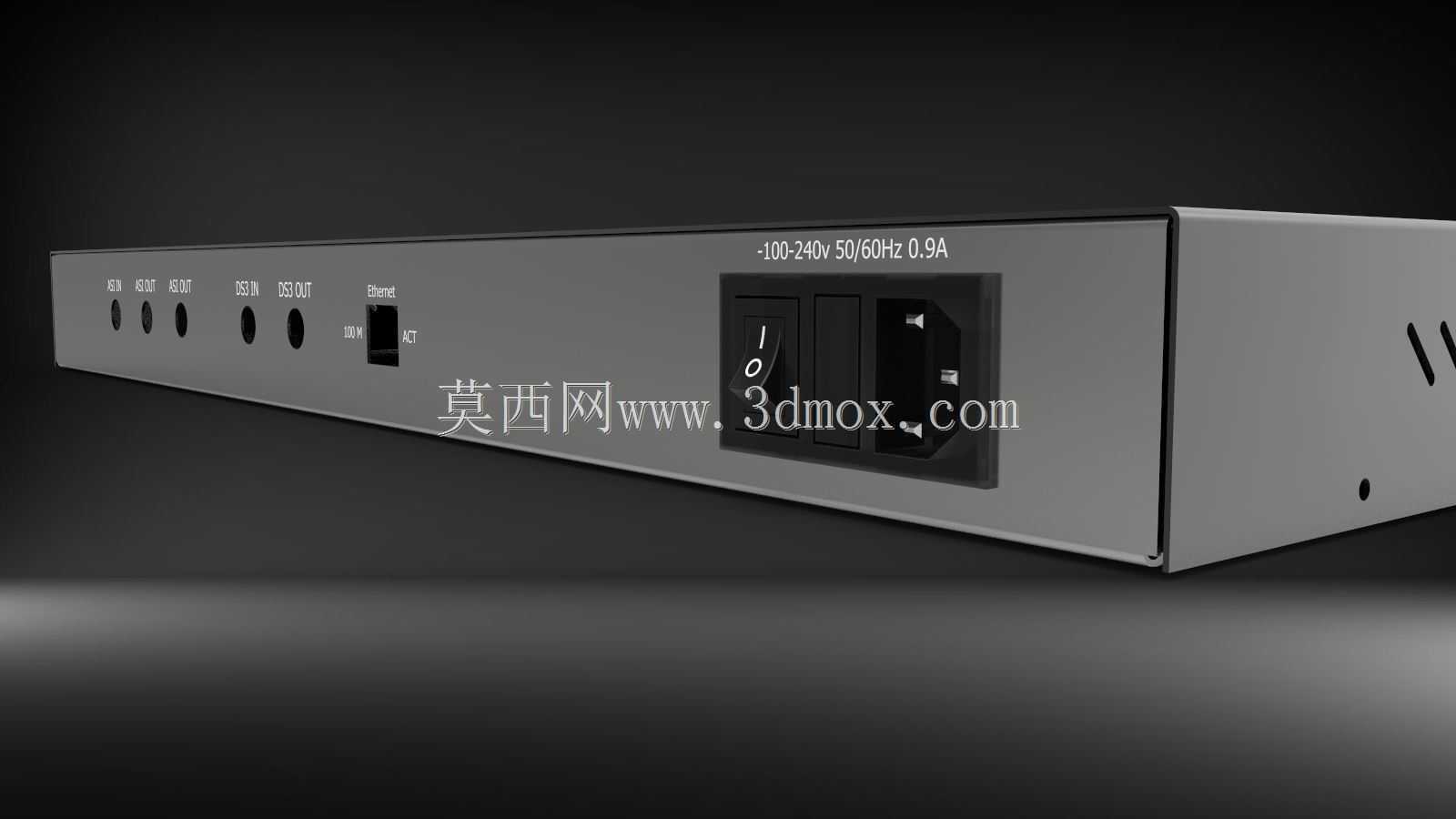

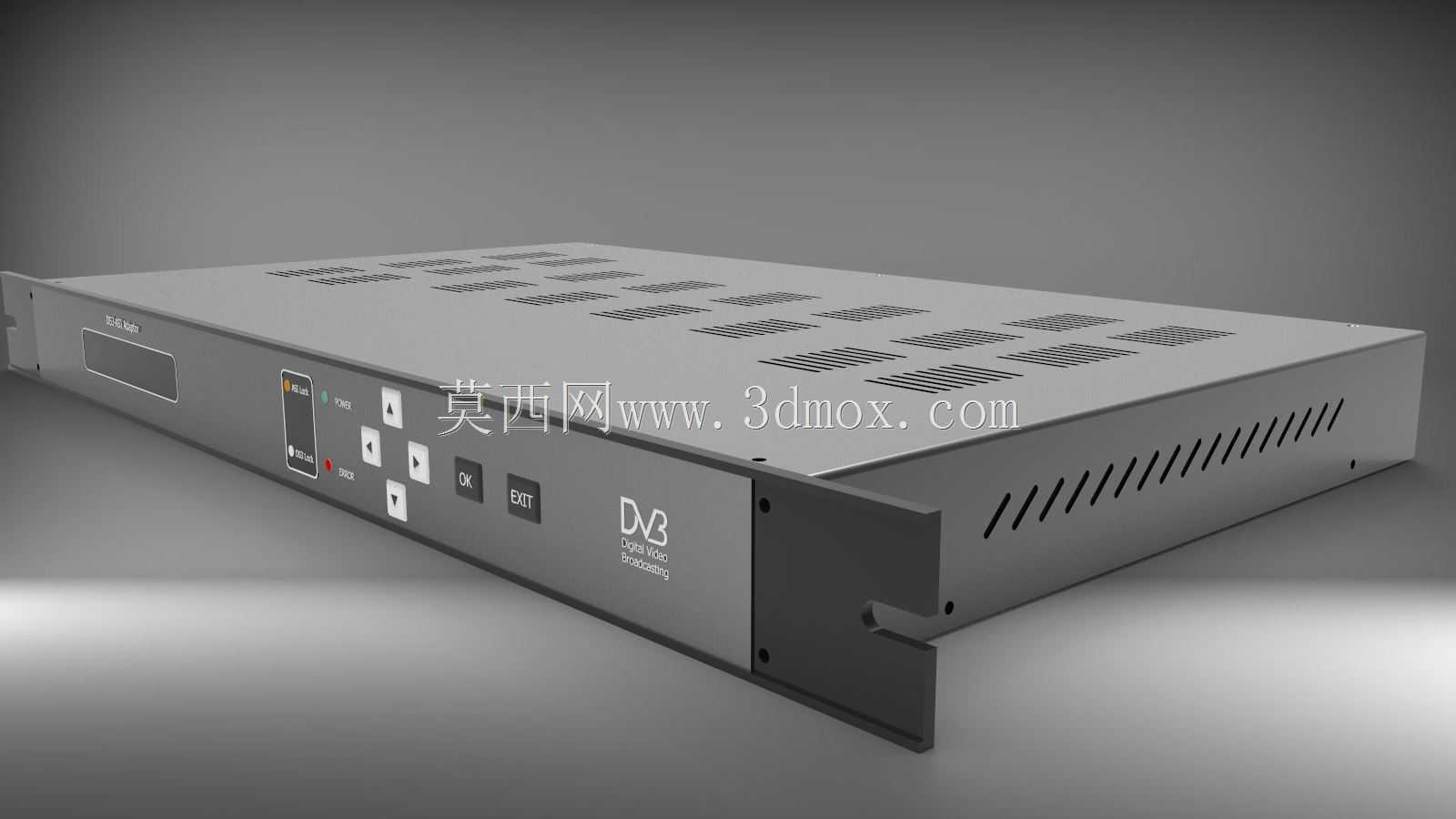

　　机箱上盖采用整板冲压成型，表面规则排布多组长条形通风散热孔，孔位排布避开内部核心发热芯片的正上方区域，既保证上下空气对流形成散热风道，又避免灰尘直接垂落到芯片引脚位置，降低积灰导致的电路短路风险；上盖与底座采用侧边卡扣加后端螺丝的固定方式，日常维护时拧下后端两颗固定螺丝即可向前滑出上盖，无需完全拆解整个机箱，提升售后维护效率。机箱左右侧板做了向内折弯的翻边处理，翻边高度15mm，既提升侧板的结构强度，避免钣金薄料产生共振异响，同时翻边上预留电路板安装铜柱孔位，可直接固定电源板、解码主板、税控加密板三块核心电路板，板卡之间预留10mm的安全间距，避免板卡间电磁干扰影响税控数据传输稳定性。机箱后端预留多组接口开孔位，适配射频输入、

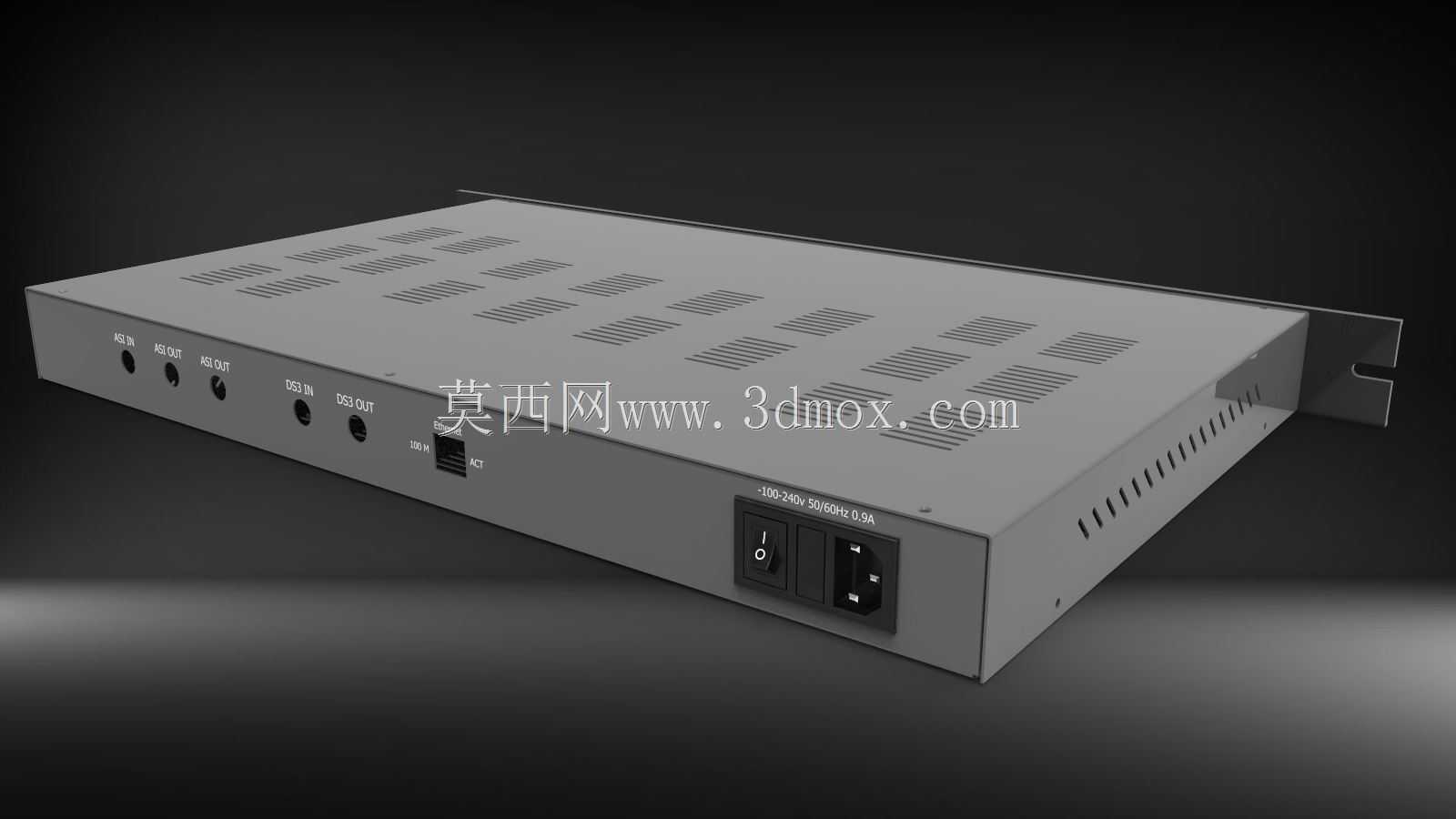

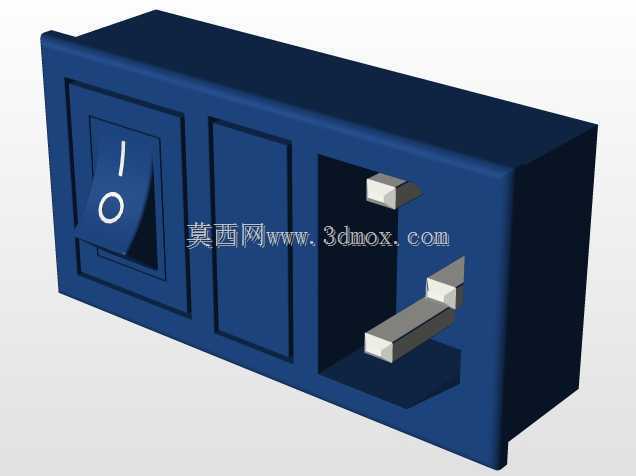

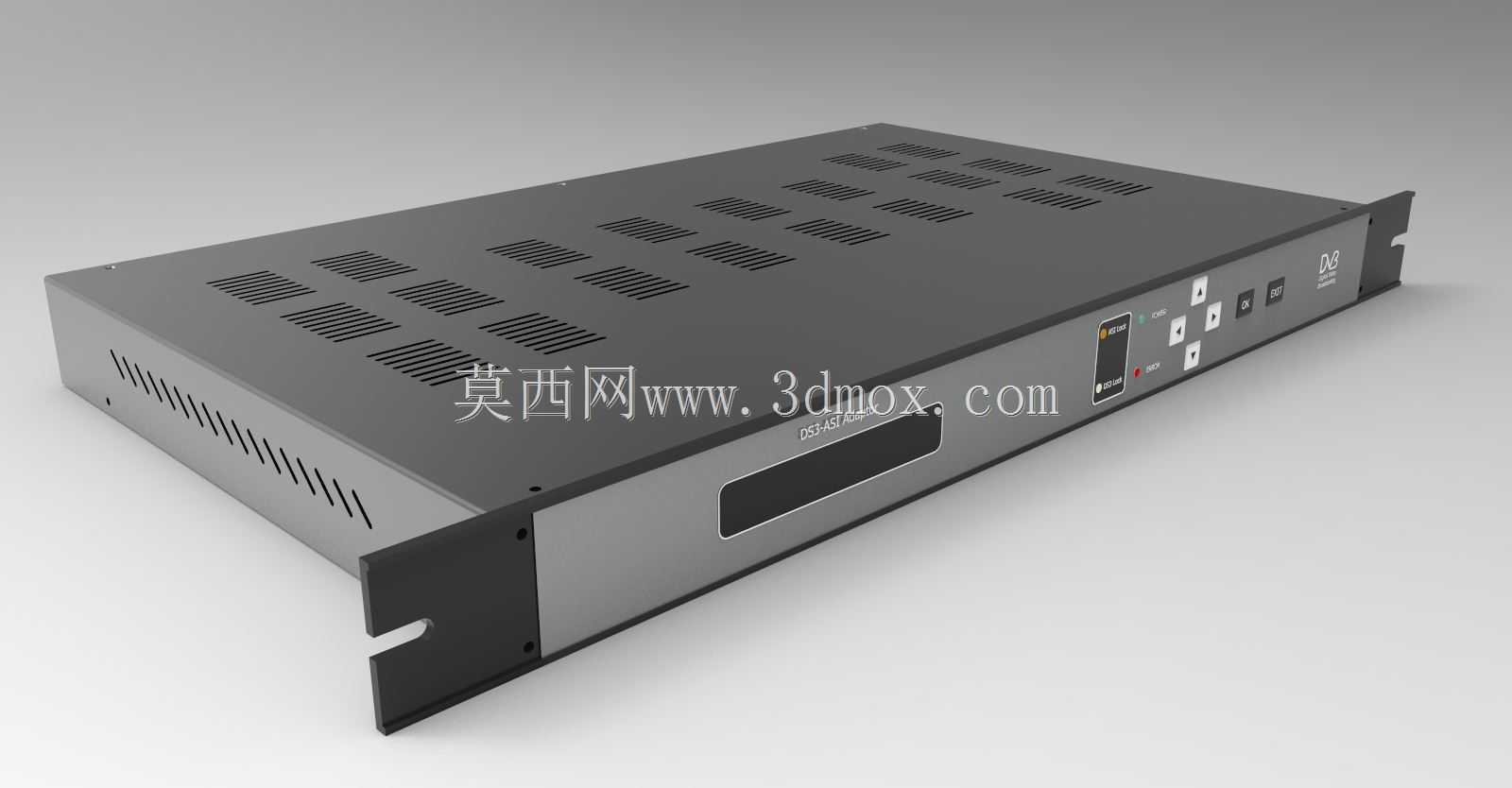

　　HDMI输出、AV输出、以太网口、电源输入接口的安装需求，接口位置与内部板卡的接口座完全对位，公差控制在0.2mm以内，避免出现接口错位无法插接线缆的问题。从安装边界来看，机箱整体宽度符合19英寸机架标准，安装耳突出箱体两侧的尺寸完全匹配机柜立柱间距，安装后与相邻机架设备保持齐平，不会突出机柜面板影响机柜前门关闭；机箱底部预留四个橡胶脚垫安装位，当不需要上机柜部署时，可安装橡胶脚垫直接放置在桌面或平台上使用，兼顾机架安装与桌面放置两种部署场景。散热设计上，除了上盖的通风孔，机箱左侧板也排布了竖向的通风槽，配合内部板卡的自然散热，可满足设备7*24小时连续运行的散热需求，无需额外加装散热风扇，降低设备运行噪音，

　　适配对噪音有要求的办公区域部署场景。电磁屏蔽方面，所有钣金拼接处都做了连续折弯搭接，搭接面贴合间隙小于0.3mm，可有效屏蔽内部电路的电磁辐射，同时避免外界电磁干扰影响税控数据的加密传输，符合电子设备电磁兼容的相关要求。机箱前面板的品牌标识区域采用凹陷式丝印位，可直接丝印设备型号、品牌标识，不会因为长期擦拭导致标识磨损脱落；边角位置全部做了C1圆角处理，避免钣金锐边划伤安装维护人员，符合电子设备外壳的安全设计规范。
