厢式货运卡车整车结构三维设计

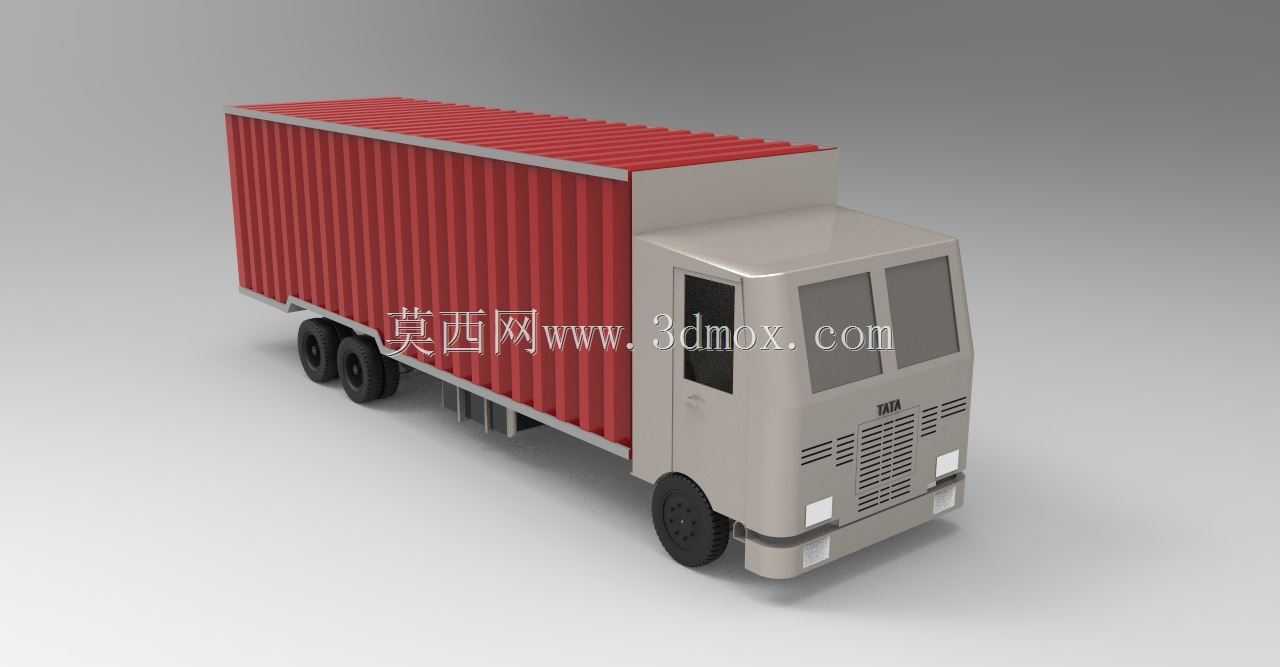

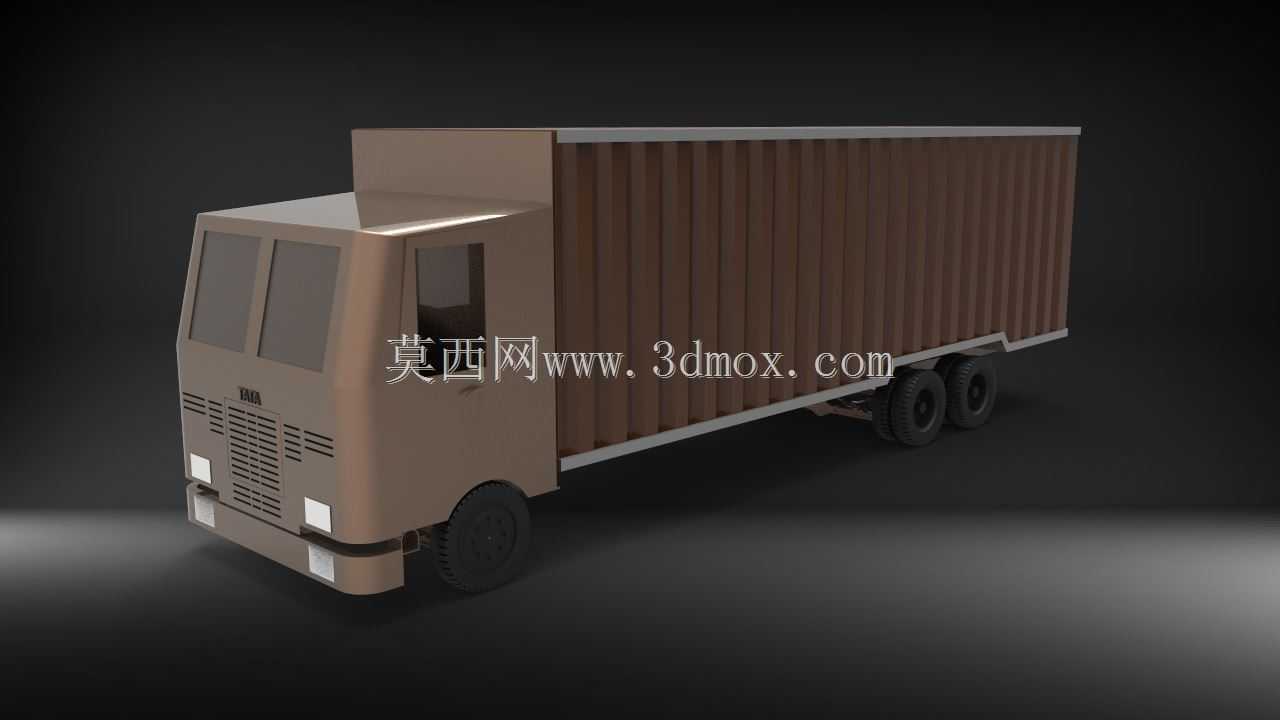

　　本次呈现的厢式货运卡车结构设计，核心面向城配干线物流的中短途转运场景，这类车型是当前国内公路货运网络里覆盖密度最高的载具品类，既可以承担城市内部商超补货、快递网点中转的零散运输任务，也能适配城际间中等批量工业原料、成品件的定点配送需求，相比栏板车型自带封闭货厢结构，能避免运输过程中货物受雨淋、扬尘影响，也能降低运输途中货物散落、遗失的风险，适配绝大多数普货运输的合规要求。从结构设计逻辑来看，整车采用平头驾驶室布局，这种布局的核心优势是在整车总长度受限的法规要求下，最大化压缩驾驶室纵向占用空间，把更多尺寸配额留给后部载货厢体，提升单趟运输的容积利用率，同时平头设计能让驾驶员获得更直接的前方视野，减少城区狭窄道路行驶、

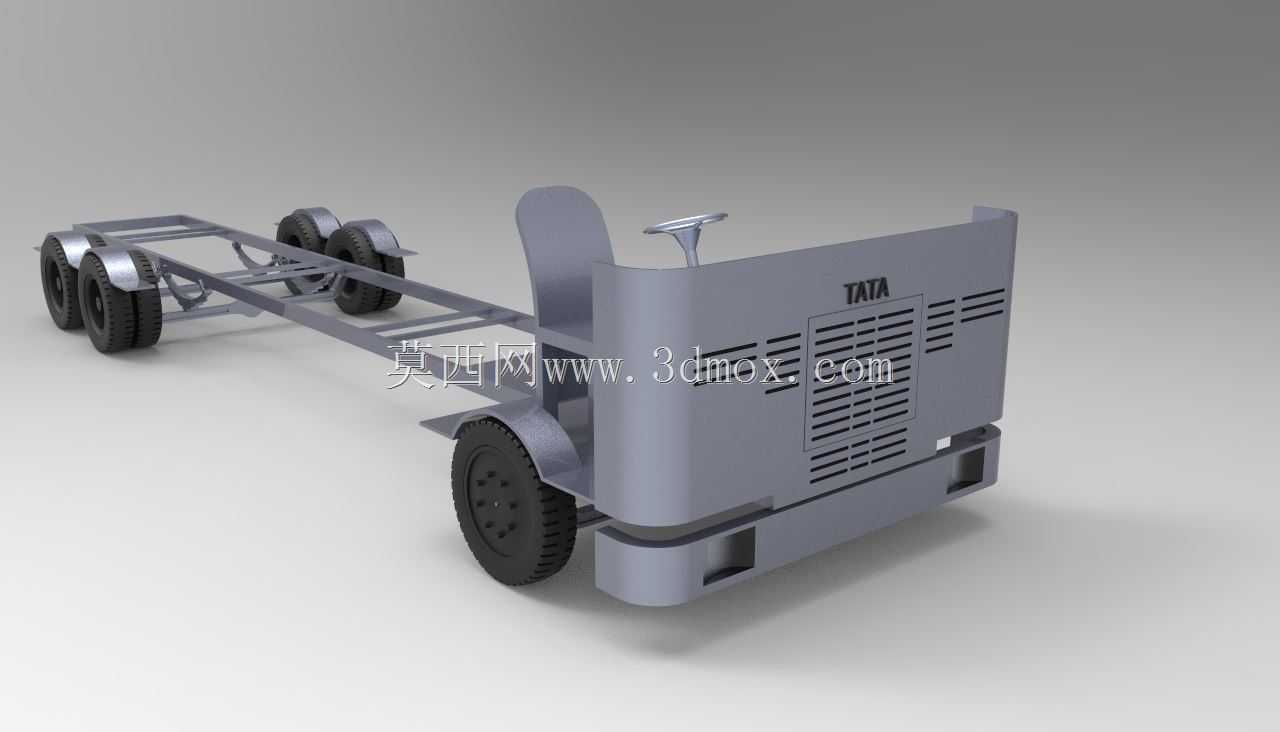

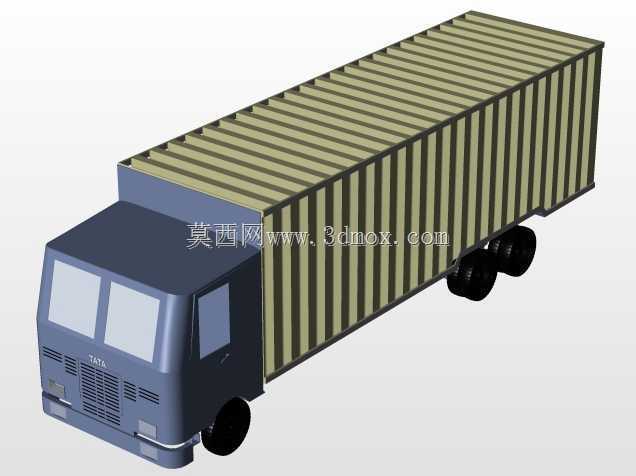

　　货台停靠时的视觉盲区，降低剐蹭风险。驾驶室部分的结构设计充分考虑日常运营的实用性，前挡风采用大倾角分体式玻璃布局，既可以降低高速行驶时的正面风阻，也能在单侧玻璃破损时降低更换维护成本；前脸区域预留了密集的通风格栅结构，直接对接发动机舱散热回路，保证长时间怠速、爬坡工况下动力单元的散热效率，格栅两侧布置的矩形车灯组集成了远近光、转向示宽功能，安装位做了内嵌式防护设计，避免低速挪车时轻微碰撞直接损坏灯组；驾驶室侧门设置了大尺寸观察窗，配合右侧补盲镜安装位，能覆盖车辆右侧轮边、货厢侧部的视野盲区，适配城区频繁变道、靠边停靠的使用场景。底盘部分采用4*2驱动布局，前桥为转向桥，搭配单组轮胎，后桥为驱动承重桥，配置双胎结构，

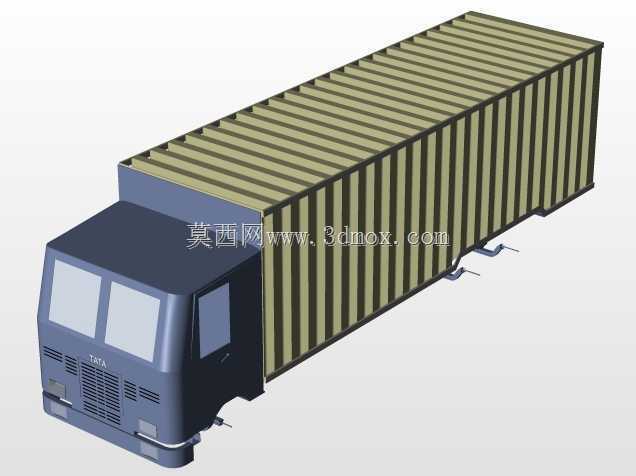

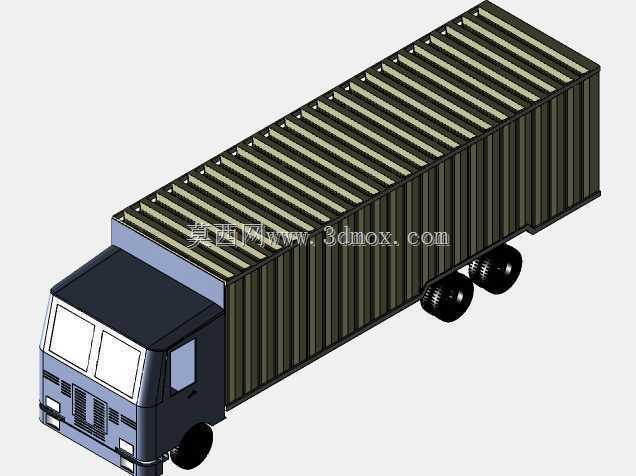

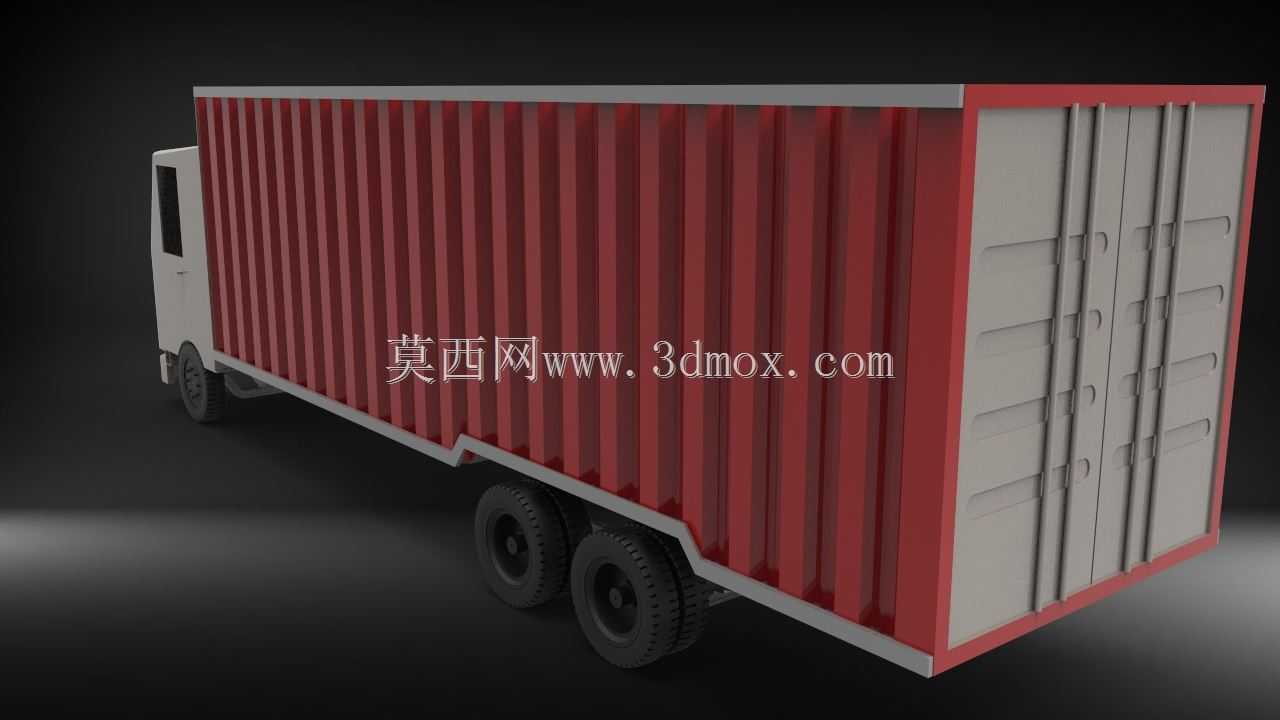

　　这种配置可以在满足额定载重需求的前提下，平衡整车购置成本与后期维保成本，双胎结构能分散单胎承重压力，即使行驶中出现单胎爆胎情况，也能支撑车辆缓慢滑行至安全区域停靠，避免货运途中直接抛锚；车架采用纵梁直通式结构，从驾驶室下方一直延伸至货厢尾部，所有上装部件、悬架系统、动力总成均通过螺栓连接固定在纵梁上，预留的标准化安装孔位可以适配不同长度货厢的改装需求，不需要对底盘主体结构做二次切割焊接，提升改装环节的效率与结构可靠性。后部货厢采用瓦楞板式封闭结构，厢板的竖向瓦楞造型在不增加板材厚度的前提下，大幅提升厢板的结构刚度，避免装卸货过程中叉车剐蹭、货物挤压导致厢板变形，货厢与底盘车架的连接采用多组U型螺栓配合缓冲胶垫固定，

　　能过滤行驶过程中路面颠簸传递到货厢的振动，减少运输过程中易碎货物的破损率；货厢前部与驾驶室后方预留了10厘米左右的安全间隙，避免车辆急刹时货厢前窜撞击驾驶室，同时这个间隙也可以布置后期改装的液压尾板动力单元、备胎架等附属部件，不会额外占用载货空间。在外形尺寸的边界设计上，整车转弯半径控制在城区道路适配的范围内，货厢离地高度匹配常规物流货台的1.2米标准高度，不需要额外搭建坡道就能完成叉车装卸作业，驾驶室顶部预留了导流罩安装位，后期加装导流罩后可以让驾驶室与货厢顶部形成顺滑的气流过渡，降低高速行驶时货厢正面的风阻系数，减少长途运输的燃油消耗。设计过程中对所有运动部件做了干涉校验，比如前轮转向达到最大转角时，轮胎不会与驾驶室轮眉、转向拉杆发生剐蹭，后桥悬架在极限压缩行程时，轮胎不会接触货厢底部挡泥板结构，所有车门、可开启部件的开合路径上都没有结构遮挡，完全符合实际车辆的装配与运动逻辑，可直接用于商用车结构教学、物流场景仿真演示、货运方案运力匹配模拟等场景，也能作为同类型车型改装设计的结构参考基准，帮助设计人员快速核对整车布局的合理性，减少前期方案论证阶段的重复建模工作量。
