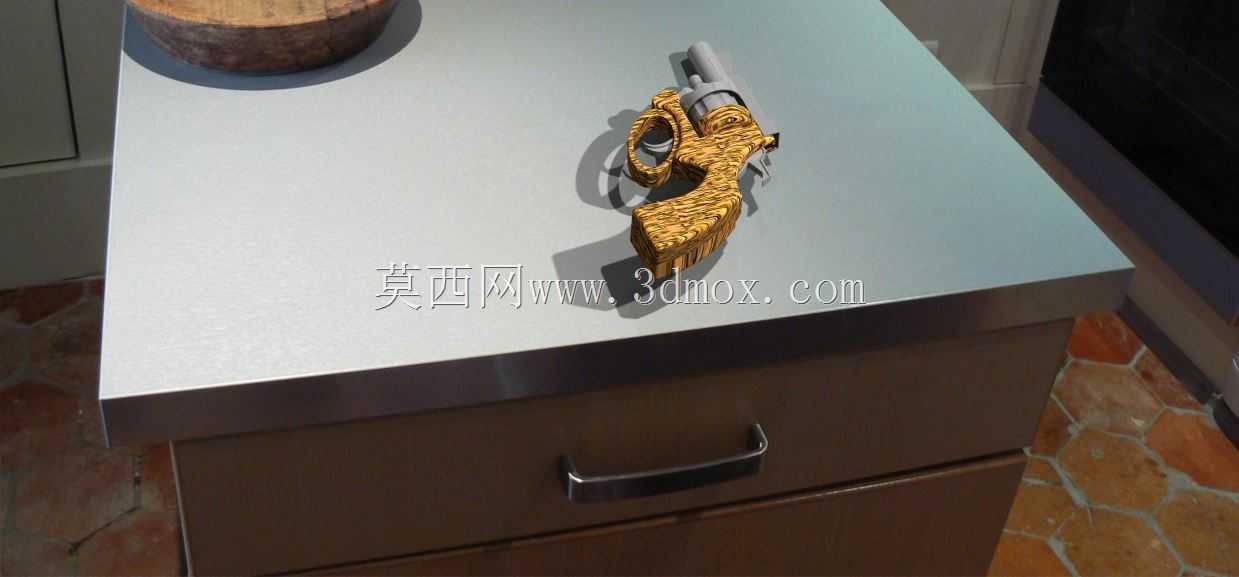

超市售卖款玩具左轮手枪逆向建模作品

这款逆向建模的玩具左轮手枪，原型取自线下商超流通的常规儿童玩具品类，建模过程完全依托实物扫描点云重构，全程贴合量产玩具的实际装配逻辑与使用场景。从应用场景来看，这类玩具主要面向低龄消费群体，作为桌面摆件、儿童角色扮演道具存在，建模时需要兼顾外观还原度与结构合理性，既要匹配实物的握持手感，也要还原玩具本身的可动结构边界。

从功能特性来看，该玩具左轮保留了原型的转轮可转动设计，扳机与击锤的联动间隙完全参照实物的装配公差设定，没有额外添加非原型的功能结构，所有曲面过渡都贴合注塑玩具的拔模角度要求，握把处的仿木纹纹理是通过实物纹理扫描映射完成，没有做艺术化夸张处理，保证模型和实物的外观一致性。

设计思路上，逆向过程中优先处理了整体的装配基准，以转轮中心轴为核心定位基准，依次重构枪管、握把、扳机、击锤的独立结构，每个零件的壁厚都参照常规注塑玩具的1.5-2mm壁厚标准设定，避免出现结构干涉或者壁厚不均导致的建模失真。握把的弧度完全贴合人手握持的人体工学尺寸，整体长度控制在120mm左右，高度在80mm区间，转轮直径35mm，所有零件的配合间隙预留0.2mm的装配余量，和实际量产玩具的装配公差保持一致。

外形尺寸与安装边界方面，模型整体没有超出原型的外轮廓边界，所有突出结构比如击锤、扳机的突出量都和实物完全匹配，不存在建模过程中常见的曲面偏移问题，转轮和枪架的配合面做了贴合处理，转动副的限位结构也完全还原，能够模拟真实玩具的转轮转动、扳机扣动的动作行程，不会出现结构穿模或者行程超限的问题。针对逆向过程中扫描产生的点云噪点，建模时做了合理的曲面光顺，但没有破坏原有的纹理细节，握把处的凹凸纹理深度控制在0.3mm，和注塑玩具的表面纹理深度一致，既保证视觉上的还原度，也符合注塑生产的纹理加工要求。

从结构设计的角度看，这类玩具逆向建模的核心难点在于平衡外观还原和结构合理性，很多扫描得到的点云会存在实物磨损产生的凹陷或者毛刺，建模时需要甄别哪些是产品本身的设计特征，哪些是使用过程中产生的损耗，剔除损耗带来的误差特征，保留产品原始的设计结构，比如扳机处的圆角过渡、枪管处的分型线位置，都严格对应注塑模具的分型面位置，保证模型能够直接用于后续的玩具改型或者复刻生产参考。
