工业级气动螺母拧紧扳手结构设计

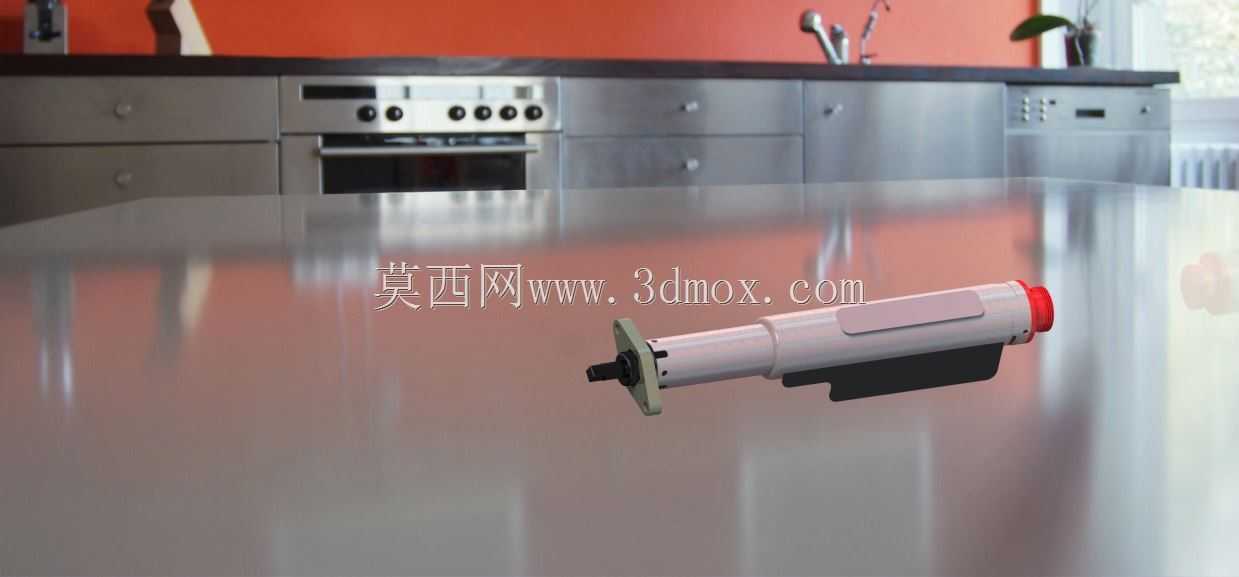

　　这套手持拧紧工具的三维结构，是面向整车制造总装线、零部件机加工工位以及重型设备维保场景开发的直柄式螺母扳手，整体采用轴向同轴布局，动力输出段、握持机身与尾端气源接口沿同一中心线排布，作业时操作人员可沿螺栓轴向直接施加进给推力，无需额外抵消偏载力矩，在底盘U型螺栓、钢板弹簧固定螺母、发动机支架连接副这类大扭矩拧紧工位中，能大幅降低长时间手持操作的疲劳度。

　　从现场工位适配角度看，该扳手的前端输出方榫做了加长轴段设计，方榫根部加装定位法兰盘，法兰盘上预留两个对位销孔，作业时可先将销孔对准工件旁的工艺定位面，再把套筒套入螺母，既可以避免拧紧初期套筒打滑脱出，也能在深腔、半封闭安装位里引导套筒准确对位，不用操作人员反复抬手调整角度。机身中段的握持区域做了扁平化防滑贴附面，侧面凸出的拨片为正反转切换开关，开关位置刚好落在操作人员握持时拇指的自然活动范围内，切换拧紧、松退动作时不需要脱手调整握持姿势，工位连续作业的动作节拍可以压缩到两秒以内完成一次换向。

　　扭矩传递路径的设计完全贴合工厂重载使用需求：前端输出轴采用合金结构钢材质，轴端加工标准驱动方头，可适配通用规格的六角套筒，轴身穿过前端支撑法兰后接入机身内部的动力传动腔，传动腔外壳采用高强度工程塑料包覆金属内骨架，既控制整机自重，也能抵御车间内切削液、油污的侵蚀。机身下方凸出的黑色块为辅助握持手柄，在输出大扭矩、反作用力矩较大的工况下，操作人员另一只手可以扶住该手柄抵消反冲，避免扳手偏转磕碰工件表面。尾端的红色接口为压缩空气快插接头，直接对接车间标配的气动管路，接头处做了滚花防滑结构，插拔气管时无需额外工具即可完成锁止。

　　安装边界与尺寸校核方面，整机轴向总长控制在三百毫米级，前端输出法兰的外径小于六十毫米，可伸入轮罩内侧、车架纵梁间隙这类狭窄作业空间，法兰盘到方榫端头的伸出长度预留了足够的套筒安装余量，即使螺母端面凹陷在工件表面三十毫米以内，也不需要加装加长接杆即可完成咬合。机身最大外径控制在五十毫米左右，操作人员单手握持时指围完全可以环合，下方辅助手柄的最低点距离机身轴线的垂向高度不到四十毫米，扳手平放于工位料架时不会发生滚动侧翻。

　　设计阶段特意规避了传统弯头拧紧扳手的干涉问题：很多整车底盘工位的周边密布制动管路、线束支架，弯头工具的侧向齿轮箱很容易磕碰周边管线，这款同轴直柄结构的外轮廓没有侧向凸出的齿轮箱体，除了下方的小尺寸辅助手柄外，整个机身沿轴向的投影轮廓均匀一致，伸入狭窄空间时只要轴线对准螺栓，周边预留五毫米的间隙即可顺利推进，不会出现卡位干涉。工具的维护拆分逻辑也做了优化，前端法兰、机身主体、尾端气路接口三段均采用可拆卸连接结构，日常保养时可以快速拆开传动腔清理油污、更换磨损的叶片密封件，不需要整体返厂拆解，适配工厂车间高频次、高负荷的连续作业节奏。在汽车制造厂的后桥装配、钢板弹簧U型栓拧紧、重型设备机架螺母锁固等场景下，这款结构的扳手既可以满足定扭矩拧紧的工艺要求，也能兼顾不同工位的空间通过性，手持操作的人机工程尺度完全匹配产线作业人员的常规操作习惯。
