SEW缝37HP通用齿轮减速电机三维模型

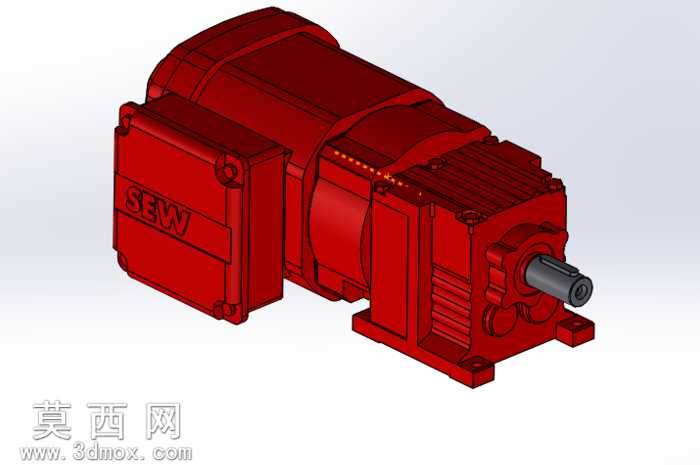

本模型为SEW品牌缝系列37HP通用齿轮减速一体电机，采用SolidWorks进行全参数化三维建模，建模过程严格遵循实物测绘尺寸与SEW官方产品样本参数，保证各部件装配间隙与实际产品一致。模型完整还原了减速电机的两大核心组成部分：左侧为异步电动机主体，包含冲压成型的电机外壳、散热筋结构、一体式接线盒、端盖、吊环安装位等细节，接线盒表面的SEW品牌标识采用浮雕特征建模，还原实物的品牌标识细节；右侧为同轴式齿轮减速箱部分，包含多级斜齿轮传动腔体、输出轴、安装脚座、油封位、轴承安装位等结构，输出轴的键槽、轴肩、安装法兰定位孔均按照标准公差尺寸建模。材质渲染方面，电机与减速箱外壳采用哑光工业红漆材质，还原SEW产品经典的红色涂装质感，表面添加细微的颗粒质感模拟铸件喷塑的表面效果；输出轴采用抛光钢材材质，添加金属反光与细微的加工纹理，还原真实轴类零件的机加工表面特征；接线盒盖板、安装螺栓等小部件采用与主体一致的涂装材质，螺栓头的六角特征、防滑齿细节均完整还原。结构设计上，模型采用自顶向下的装配设计思路，先确定整体安装尺寸与输出轴中心高，再拆分电机定子腔体、转子腔体、减速箱各级齿轮腔、输出端盖等独立零件，保证各零件的装配约束完全符合实际装配逻辑，所有配合面均添加重合、同轴心等装配约束，可直接用于装配干涉检查、运动仿真。模型完整保留了安装脚座的四个安装孔位、接线盒的进线口位置、减速箱的油标安装位、放油孔位置等细节，可直接用于设备布局设计、安装干涉校验，也可作为传动部件模型导入自动化生产线、输送设备等整机设备的装配体中使用。建模过程中对内部不可见的绕组、铁芯等结构做了简化处理，在保证外观与安装尺寸完全准确的前提下，控制了模型的整体文件大小，兼顾了细节还原度与软件运行流畅度，适合机械设计人员做方案选型、设备布局时调用参考。
