带引线出线式齿轮减速电机三维建模作品

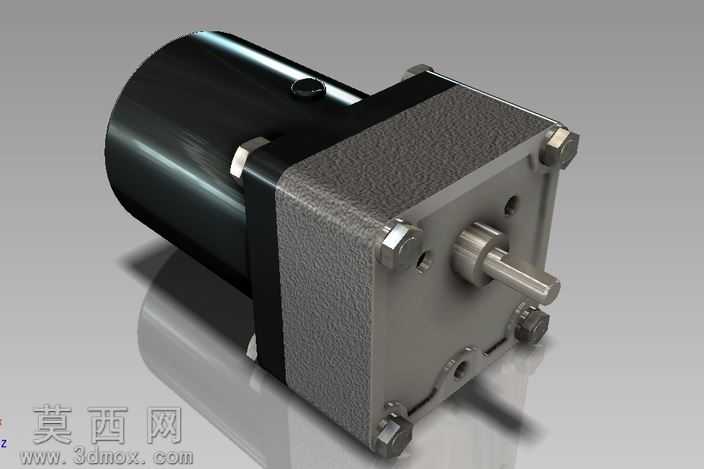

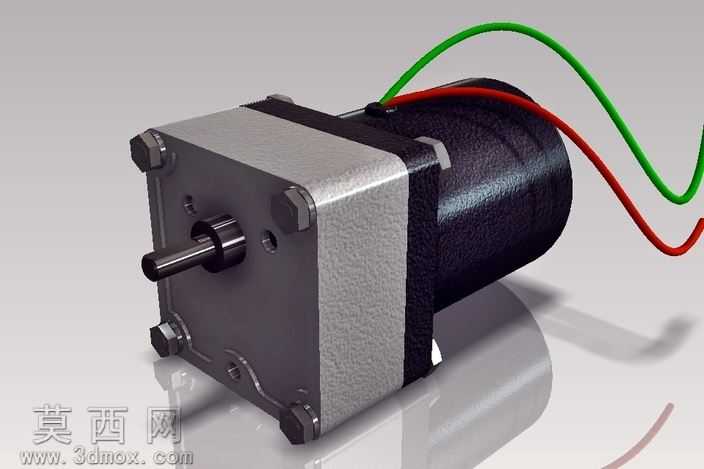

本作品为齿轮减速电机的三维建模成果，建模过程中首先对实物进行结构拆解，将整体划分为减速箱体、输出轴、电机本体、接线引线四大核心模块，在三维建模软件中先通过草图绘制勾勒各部件的基础轮廓，针对减速箱体的方形安装面、边角固定螺栓凸台、轴伸端的轴承安装位，采用拉伸、切除、倒角等基础特征命令逐步构建，还原箱体表面的磨砂金属质感的结构肌理，对箱体边角的内六角固定螺栓单独建模，还原螺栓头部的六角凹槽与螺纹段的细节结构，保证装配后各部件的位置精度符合实际产品的配合公差要求。针对电机本体的圆柱形机壳部分，采用旋转凸台命令构建基础筒体，对机壳表面的哑光黑色漆面质感进行材质参数调整，区分机壳与减速箱体的金属材质差异，还原两种部件不同的表面处理效果。输出轴部分单独建模，还原轴伸端的圆柱轴身、定位轴肩以及端部的倒角细节，轴体采用光亮金属材质，模拟实际加工后的抛光金属表面效果。接线部分的红绿两根引线采用扫描特征构建，还原引线自然弯曲的走线形态，引线外皮分别赋予红色、绿色的绝缘塑胶材质，模拟真实线缆的哑光塑胶质感。建模过程中严格遵循实际产品的装配逻辑，各部件之间采用同轴、重合等配合约束完成整体装配，保证减速箱与电机本体的连接面贴合紧密，输出轴与箱体轴孔的同轴度符合设计要求，避免出现装配干涉问题。渲染阶段采用工作室环境光源，调整主光源角度突出电机金属部件的反光质感，添加柔和的环境阴影增强模型的立体感，对背景采用浅灰色渐变处理，突出齿轮减速电机本身的结构细节，最终呈现的模型完整还原了该款齿轮减速电机的外观形态与结构特征，各部件的比例协调，细节表现到位，可用于机电产品的结构展示、装配教学以及相关产品的设计参考使用。
