多旋翼无人机用U8重型无刷电机结构设计

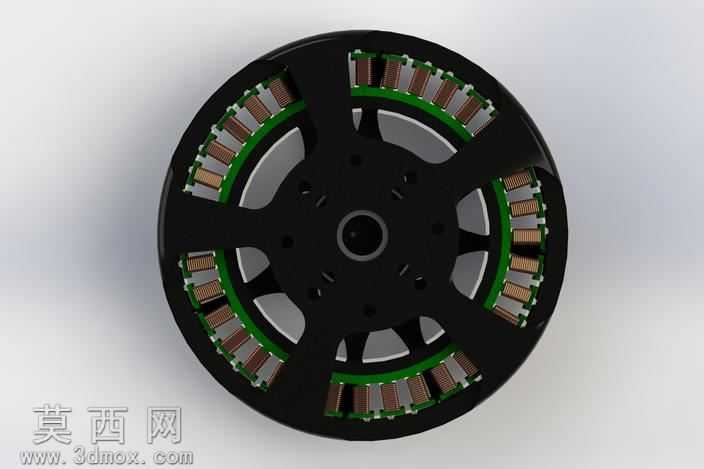

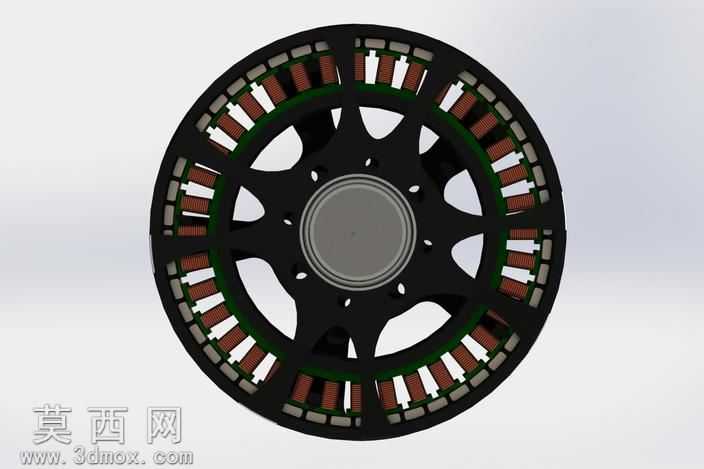

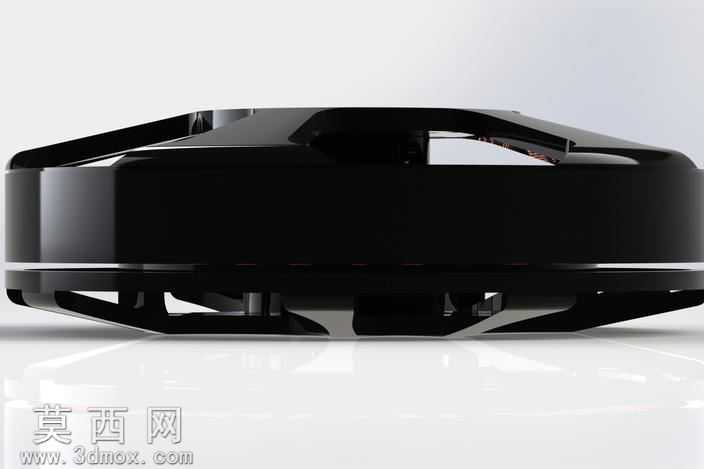

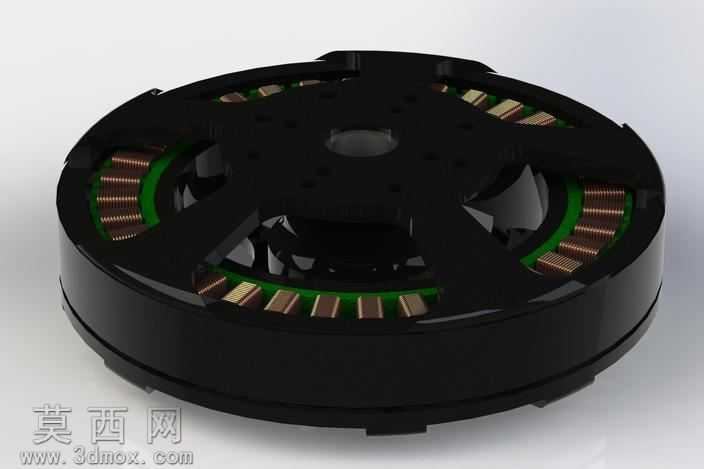

本模型为适配大载重多旋翼无人机的U8规格盘式无刷电机，采用SolidWorks完成全参数化三维建模，建模过程中严格遵循盘式无刷电机的实际生产工艺逻辑，对各部件的装配公差、配合间隙做了符合工程实际的参数设定，可直接用于后续的结构校核、动力仿真以及3D打印手板验证。模型整体采用扁平盘式布局，最大化降低电机轴向尺寸，适配无人机机臂的紧凑安装需求，外壳采用高强度硬质阳极氧化铝合金材质设定，渲染时赋予哑光黑磨砂金属材质，还原工业级无刷电机的外壳质感，同时兼顾轻量化与结构强度，能够承受大拉力输出下的结构载荷。内部结构完整还原了多槽极外转子无刷电机的核心构造：定子部分采用环形矽钢片叠压结构，建模时精准绘制了每一个绕线槽位，槽内的漆包线绕组采用分层排布建模，绕组端部做了规整的圆弧过渡处理，渲染时赋予铜质金属材质搭配绝缘层的深绿色哑光材质，清晰区分绕组与定子铁芯的结构边界；定子中心设置高精度轴承安装位，预留了与无人机机臂固定的安装孔位，孔位排布符合行业通用安装标准，可适配多数主流大载重多旋翼机架。外转子部分采用一体式导磁钢圈搭配永磁体阵列结构，永磁体沿转子内壁呈圆周等距排布，建模时精准控制每块磁钢的角度与间隙，磁钢表面做了防锈涂层的材质设定，转子外壳上设计了多组通风导流槽，在电机高速运转时可形成空气对流，带走绕组与磁钢产生的热量，提升电机持续大负载运行的可靠性。转子顶部设计了标准化的螺旋桨安装座，预留了桨夹固定孔位，可直接适配对应规格的碳纤维螺旋桨。整体建模过程中对所有零部件做了无干涉装配验证，转动副的配合关系完全符合实际电机的运转逻辑，渲染时采用影棚级柔光布光，突出电机的结构层次感与材质细节，既可以作为无人机动力系统选型的参考模型，也可用于无刷电机原理教学的演示素材，还能为同规格盘式无刷电机的改型设计提供基础结构框架，帮助设计人员快速完成动力系统的匹配与优化。
