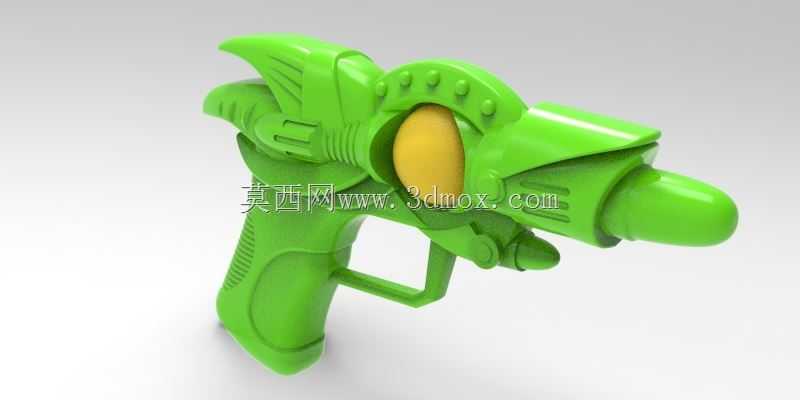

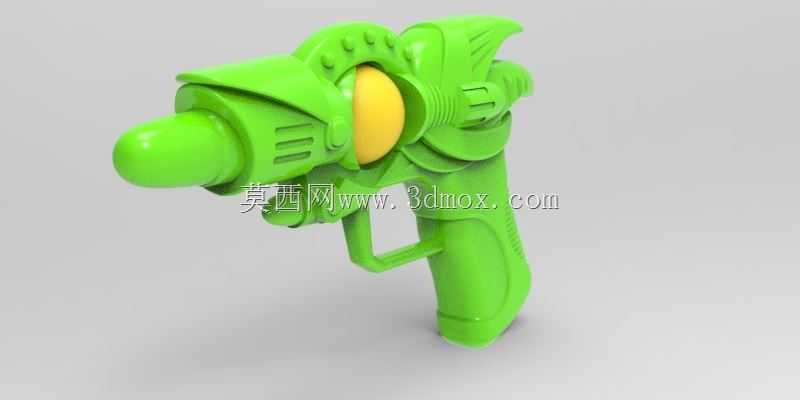

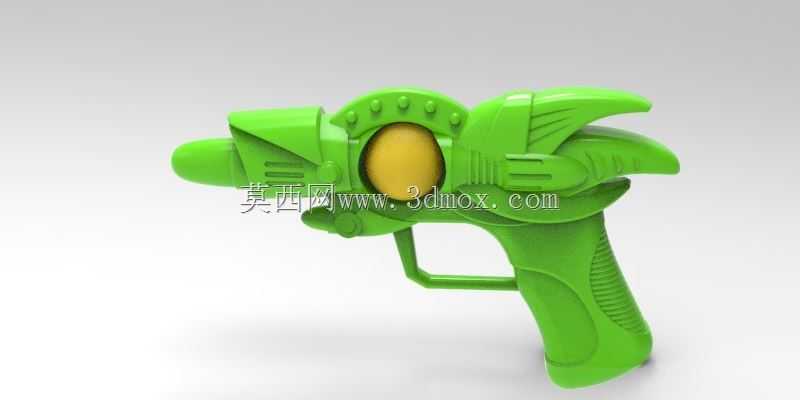

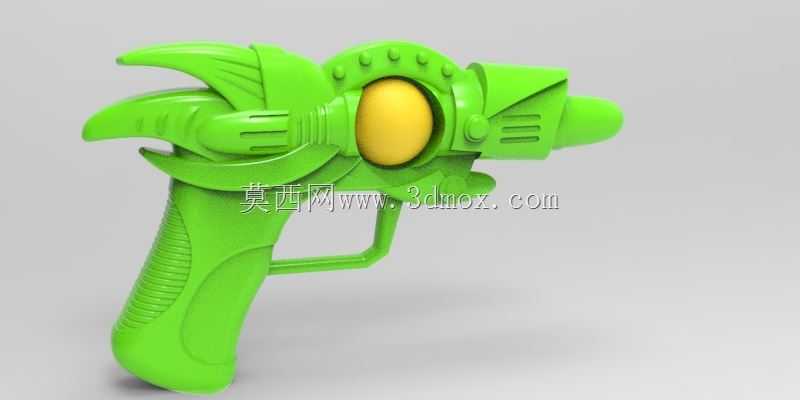

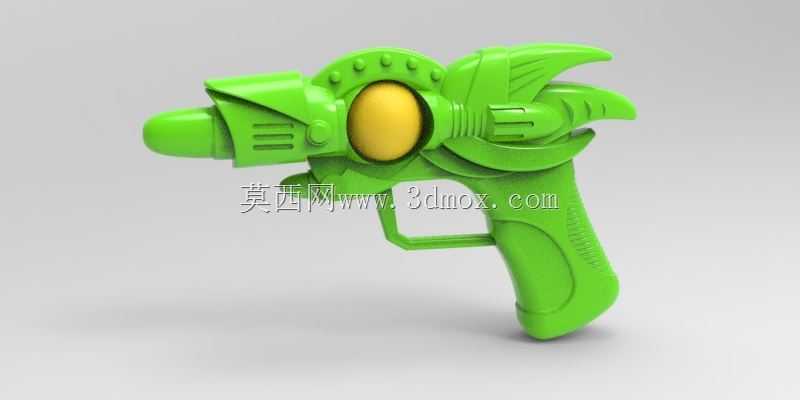

亮绿配色儿童玩具水枪三维结构设计

这款儿童戏水玩具枪的结构设计，首先围绕低龄儿童的使用场景做了全维度适配，日常应用覆盖家庭浴室戏水、户外沙池玩耍、夏季泳池互动、亲子打水仗游戏等多个场景，整体结构无尖锐棱角，所有外露边缘都做了R2以上的圆角过渡，避免儿童使用过程中发生磕碰划伤。从功能结构来看，枪身主体采用一体化握把与枪身的衔接设计，握把处做了符合3-6岁儿童手型的内凹弧度，指槽位置深度控制在8mm，既能够保证儿童抓握时的贴合度，又不会因为槽位过深卡滞手指；扳机位置做了加宽处理，触发行程控制在12mm，按压力度设置在15N以内，适配儿童较小的按压力度，避免出现扣不动扳机的情况。枪身中部的黄色储水舱采用卡扣式与主体连接，密封位置设计了一圈嵌入式硅胶密封圈，装配后能够承受0.2MPa的水压不发生渗漏，储水舱容量设置为120ml，装满水后整枪重量控制在180g以内，儿童长时间握持也不会产生明显的负重感。设计过程中优先考虑注塑生产的工艺可行性，所有壳体壁厚均匀控制在2.2mm，加强筋厚度设置为壁厚的0.6倍，避免注塑过程中出现缩痕、翘曲等缺陷；枪身表面的装饰凸筋高度不超过1mm，既能够提升外观的层次感，又不会在脱模时造成结构拉伤。枪口位置做了圆弧收边设计，出水孔直径设置为3mm，出水时能够形成集中的水柱，射程控制在3-5m，既能够保证戏水的趣味性，又不会因为水压过高、射程过远造成误伤。枪身顶部的装饰造型做了等壁厚处理，与主体壳体采用超声波焊接工艺装配，不需要额外设置螺丝孔位，整体外观更加流畅顺滑，也避免了螺丝外露带来的安全隐患。从安装边界来看，整枪的最大外形尺寸控制在180mm×120mm×50mm，适配常规的玩具吸塑包装尺寸，仓储堆叠时能够最大化利用包装箱空间，运输过程中也不会因为突出结构过多造成挤压损坏。内部的出水通路做了顺滑的圆弧过渡，没有直角死角，长期使用后不会残留积水滋生霉菌，每次使用后只需要将储水舱取下倒置，就能够排空内部残留的水分，日常维护十分简便。整体结构拆分后仅包含枪身左壳、枪身右壳、扳机、储水舱、密封圈、出水顶杆六个零部件，装配工序简单，适合规模化流水线生产，能够有效控制生产装配的成本，同时零部件数量少也降低了儿童误吞小零件的风险，符合儿童玩具的安全设计规范。
