蝙蝠侠主题手持抓斗发射装置结构设计

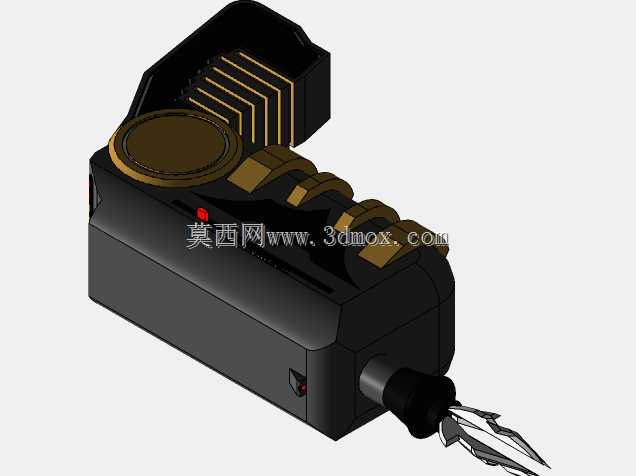

这款抓斗发射装置的设计，最初是面向影视道具复刻、潮玩手办配套功能件的场景需求做的结构落地，区别于常规静态展示道具，它在结构上预留了抓斗收放、绳体牵引的功能空间，能满足cosplay场景下的动态展示需求，也可作为创意机械教学的演示案例，帮助学习者理解小型卷收、弹射类结构的传动逻辑。从功能特性上看，装置主体集成了绳体卷收仓、抓斗弹射触发键、导向出线口三个核心功能区，握持区域做了贴合人手握持弧度的切角处理，虎口位置的承托边做了1.5mm的圆角过渡，避免长时间持握出现硌手的问题，触发按键布置在食指自然落点位置，按压力度控制在15N左右，符合日常手持操作的施力习惯。设计思路上没有照搬影视概念图的夸张造型，而是在保留原作识别性外观特征的前提下，给内部传动结构预留了足够的安装空间：主体外壳采用上下分壳的结构形式，分壳面沿装置侧面的造型棱线布置，既可以隐藏装配接缝，也能降低后期外壳注塑或者3D打印的脱模难度，内部卷收轮的安装轴位做了双侧轴承位预留，能减少绳体收放过程中的卡顿问题，出线口位置做了陶瓷导套的安装槽，避免绳体长期摩擦磨损外壳边缘。外形尺寸上，装置整体长度控制在180mm以内，握持段的宽度为72mm，厚度为48mm，刚好适配成年男性的手掌握持范围，安装边界上，前端抓斗处于收纳状态时，整体外轮廓没有突出的尖锐结构，抓斗展开后的最大外径为65mm，绳体预留的最大伸出长度为1.2m，能满足常规展示场景下的动作幅度需求。装置表面的装饰筋条没有做纯外观的凸起设计，而是对应内部的筋板位置布置，既可以强化外壳的结构强度，减少薄壳位置的受力形变，也能还原原作的科技感外观细节，尾部的绳体出口做了15度的仰角设计，能让抓斗发射时的轨迹自然向上倾斜，符合实际使用时的瞄准习惯，侧面的状态指示灯位置做了透光件的安装卡槽，可根据需求加装小型LED发光元件，提升展示效果。内部的卷收结构采用涡卷弹簧提供回弹力，弹射触发采用卡扣式锁止结构，解锁时的行程控制在3mm，触发响应速度快，不会出现卡滞延迟的问题，抓斗与绳体的连接位置做了万向转接头的安装位，能避免抓斗在收回过程中出现绳体拧转打结的问题。
