船用舵机控制螺杆式转向装置

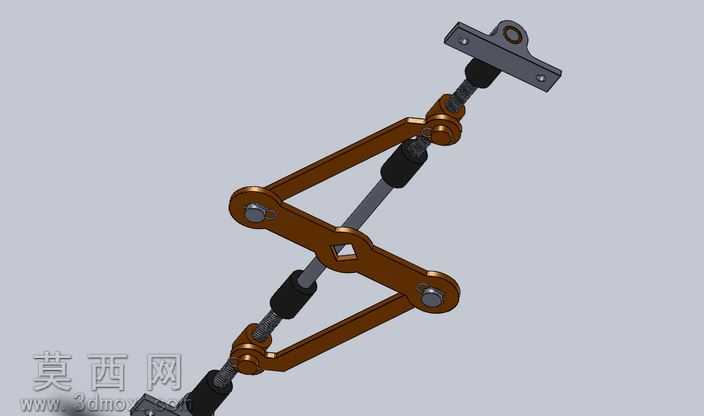

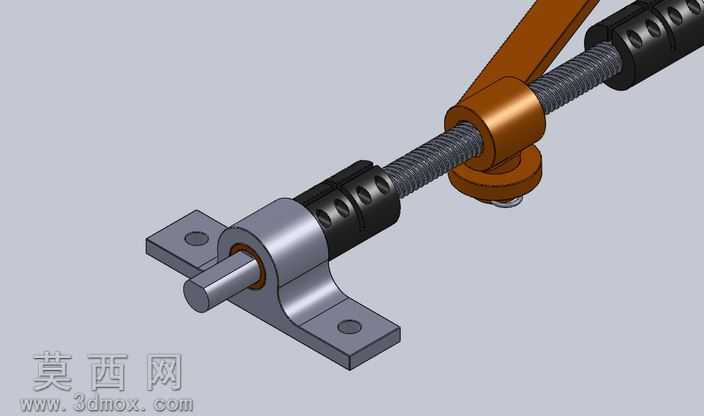

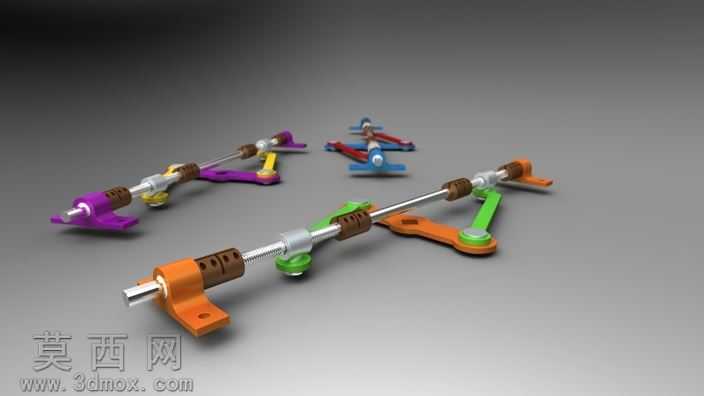

该转向装置采用SolidWorks完成全参数化三维建模，整体结构围绕螺杆传动核心逻辑搭建，建模过程中对各配合部件进行了严谨的公差匹配校验，确保虚拟装配状态下无干涉问题。渲染阶段采用金属材质分层赋色方案：固定支座部分使用哑光银灰色金属材质模拟铸钢基座质感，表面做细微磨砂纹理处理还原真实机加工表面的粗糙质感；传动螺杆采用亮面镀铬金属材质，精准还原梯形螺纹的牙型轮廓与表面高光反射效果；操作手柄部分使用棕褐色哑光材质模拟工程塑料或浸胶握把的触感，手柄与螺杆衔接的锁紧套采用黑色哑光橡胶材质，表面添加均匀分布的凹点纹理提升防滑视觉表现；转动销轴与轴承配合位置添加铜合金衬套材质，通过橙红色金属质感区分不同功能部件。结构设计上，装置采用带双安装孔的立式支座作为承载基础，支座内嵌滑动轴承支撑输入轴端，螺杆与支座通过轴套形成转动副，中部的滑动螺母座与操纵手柄刚性连接，手柄下端设置铰接支点形成杠杆结构，将螺杆的直线往复运动转化为手柄的角度摆动，设计限定摆角范围为正负35度，避免超程导致舵面失控。设计思路融合了经典帆船时代舵轮操纵的机械逻辑与现代工业零部件的标准化设计，将传统舵轮的圆周转动转化为更紧凑的螺杆直线驱动形式，大幅缩小装置整体体积，适配小型船舶、飞行器模型的舵面控制需求，中部的pin接收结构可灵活适配不同规格的舵面连接头，无需修改主体结构即可完成多场景适配，所有零部件均采用可编辑参数化特征建模，可根据实际安装尺寸快速调整螺杆导程、支座安装孔距、手柄长度等核心参数，满足不同载荷等级的使用需求。
