0-500psi量程气压检测压力表三维设计

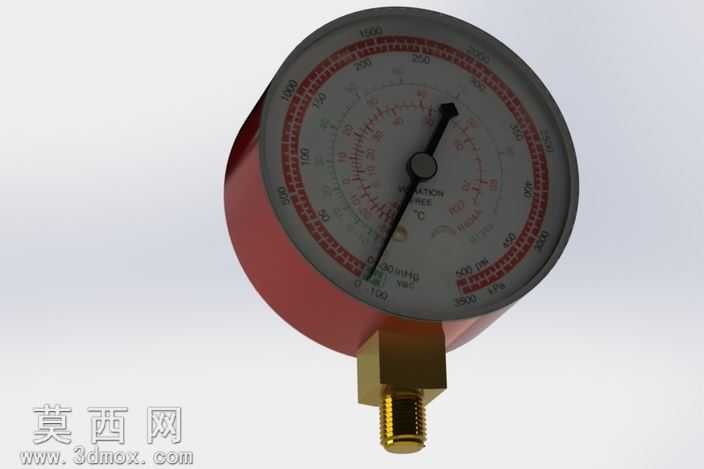

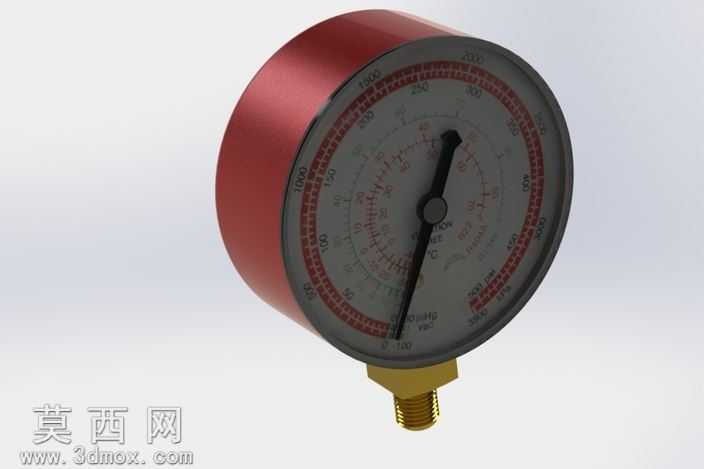

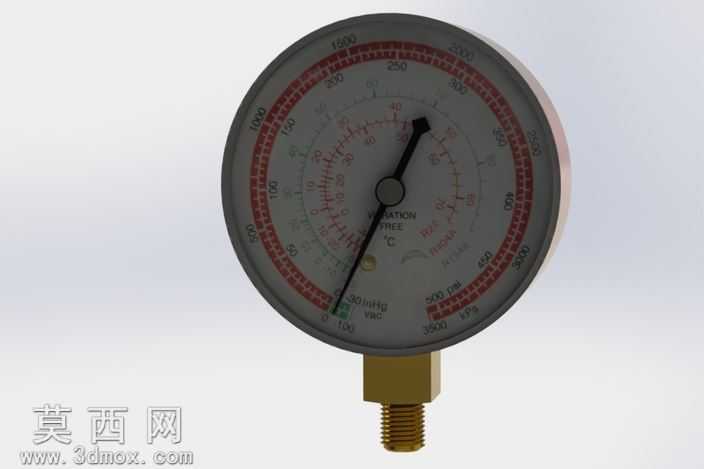

本作品为双量程压缩空气检测压力表的三维建模设计，建模过程中首先梳理压力表的核心结构组成，将整体拆分为表壳、表盘刻度组件、指针机构、底部螺纹接头四个核心模块逐一构建。表壳部分采用圆柱回转体基础特征建模，还原实物的红色金属漆外壳质感，建模时严格控制表壳的壁厚与边缘倒角参数，还原工业仪表外壳的圆润过渡工艺，避免尖锐棱角带来的违和感。表盘部分是建模的核心细节区域，首先绘制圆形表盘基体，之后分层布置刻度标识：外圈对应0-500psi的英制压力量程刻度，内圈对应0-3500kPa的公制压力量程刻度，刻度线按照长短区分整刻度与分刻度，同时搭配对应量程的数字标识，还原真实压力表的双刻度读数逻辑，确保刻度排布均匀、读数逻辑清晰，符合工业仪表的标识规范。指针部分采用细长杆状结构建模，末端做尖化处理，指针转轴位置设置圆形固定压盖，还原指针的安装固定结构，建模时调整指针的偏转角度，模拟常规低压状态下的指针位置，让整体渲染效果更贴近实物使用状态。底部的黄铜螺纹接头采用外螺纹特征建模，还原黄铜材质的金属色泽与接头的六角拧动结构，确保接头与表壳底部的连接位置过渡自然，符合真实压力表的装配逻辑。材质渲染阶段，表壳赋予红色哑光金属漆材质，调整材质的粗糙度与反光度，还原工业仪表外壳的磨砂漆面质感；表盘赋予白色哑光塑料材质，刻度标识采用黑色印刷质感，红色量程警戒线采用高饱和度红色材质突出警示效果；指针与底部接头分别赋予黑色哑光金属与黄铜金属材质，区分不同部件的材质差异，提升整体模型的真实感。设计过程中严格遵循工业压力表的实际尺寸比例，各部件的装配关系完全贴合实物结构，没有出现结构错位或比例失调的问题，双刻度的设计适配不同计量单位的使用场景，可用于压缩空气管路压力检测场景的装配演示、工业场景可视化搭建等用途，模型细节完整，结构清晰，能够直观展现普通弹簧管压力表的外部结构特征与读数逻辑。
