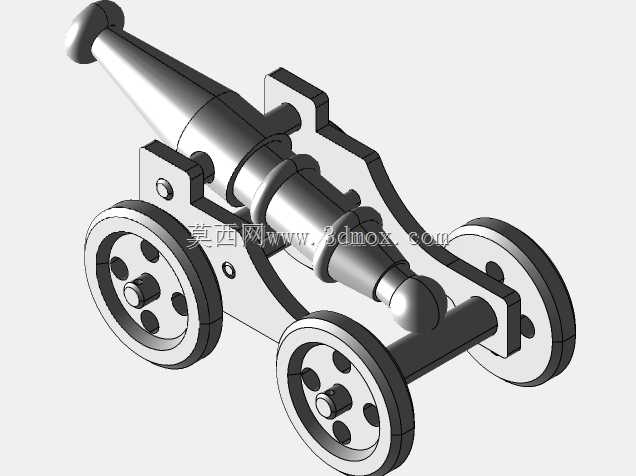

复古轮式加农炮结构三维数模

该模型还原了近代轮式野战火炮的完整机械结构，整体由炮身、炮架、轮组三大部分构成，可直接用于历史场景复原、文创展品开发、科普教具制作等场景，也能为仿古礼炮、影视道具的结构设计提供参考依据。炮身部分采用前装滑膛炮的经典构型，炮管从炮尾至炮口呈现逐段收窄的锥度变化，外壁设置多道加强箍，既还原了古炮铸造时的结构加强逻辑，也在建模时通过等壁厚抽壳处理保证了模型的结构合理性，炮尾的圆球状尾纽设计，既匹配古炮调整射角时的受力支点需求，也还原了历史上火炮尾端的吊装结构特征。炮架部分采用双墙板对称支撑结构，两侧墙板通过多根横向销轴连接固定，炮管通过耳轴与墙板铰接，可实现俯仰角度调整，墙板上预留的销孔对应不同射角的固定档位，还原了老式火炮调整射程时的机械锁定逻辑；炮架前端的牵引结构可与畜力或牵引装置连接，满足战场机动时的拖行需求，架体下方的支撑结构在火炮就位后可落地固定，抵消发射时的后坐位移。轮组部分采用四轮承载构型，前后轮均为带辐条的木质轮缘加金属箍的经典结构，轮轴与炮架采用刚性连接，轮体上的镂空辐条设计既还原了古轮的减重逻辑，也在建模时做了等强度结构处理，避免3D打印或实体加工时出现应力集中问题。建模过程中严格遵循古炮的实际装配关系，所有铰接部位预留了合理的转动间隙，不存在干涉问题，炮身与炮架的连接销轴、轮组的固定轴等细小零件均做了单独建模，可直接拆解用于装配演示。从安装边界来看，模型整体长宽高比例符合近代野战炮的实际尺寸比例，炮管俯仰角度覆盖0至30度的常用射角范围，轮组的轮距、轴距参数匹配常规拖行设备的连接尺寸，若用于实体复刻，可直接按比例缩放后适配不同规格的展示场景，架体底部的支撑脚高度可根据实际摆放平面做微调，保证放置时的稳定性。
